LH-VD03液晶驱动板VGA/DVI接口转单口LVDS/双口LVDS信号1920×1080@60Hz

这块液晶驱动板型号为LH-VD03V1.0。它的接口转换关系为：VGA/DVI输入→LVDS输出。

也就是说，这块驱动板前端接收工控机、主机、嵌入式主板等设备输出的VGA或DVI视频信号，后端通过LVDS液晶屏接口输出，用于驱动单口或双口LVDS接口的LCD/LED液晶屏。规格书中明确说明，该板可处理模拟R、G、B信号和DVI信号，图像信号输出为LVDS，最高支持1920×1080@60Hz。

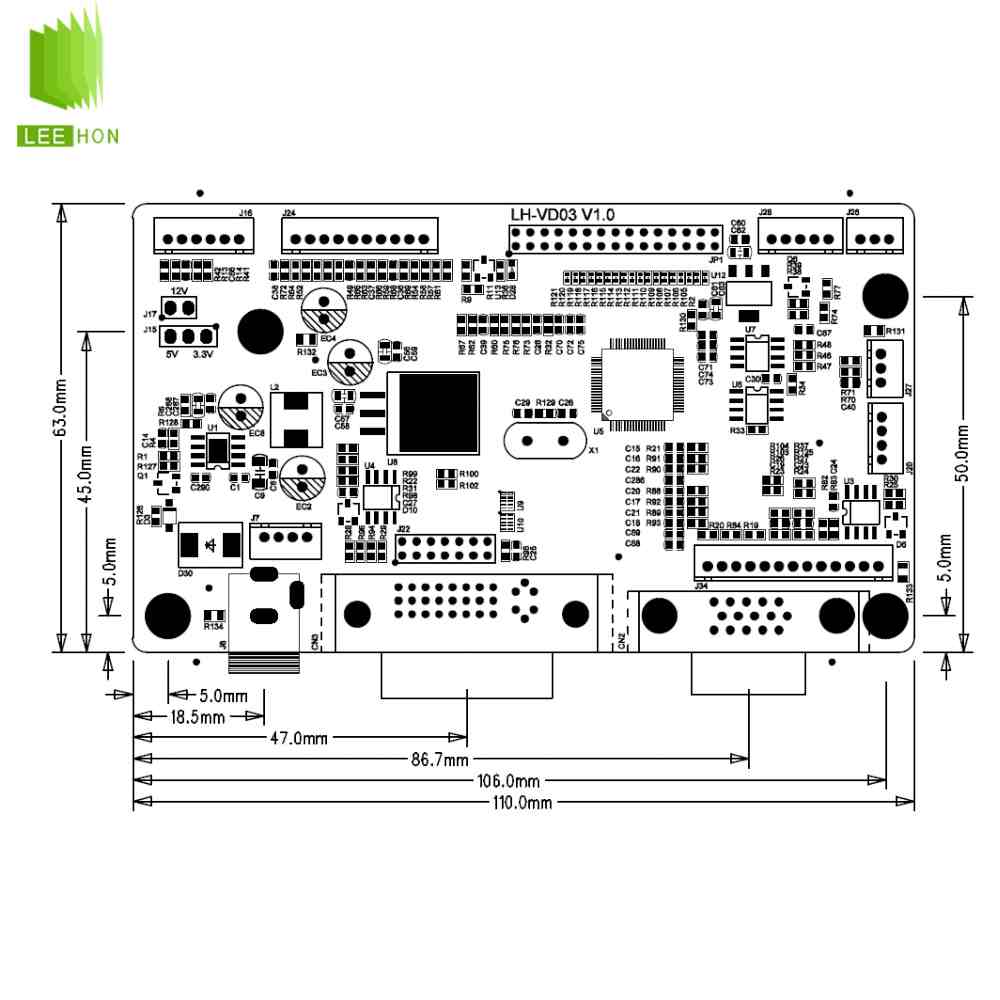

LH-VD03V1.0液晶显示驱动板

LH-VD03V1.0是一款用于LCD/LED液晶屏的显示驱动板，主要适配单口或双口LVDS接口液晶屏。该驱动板支持VGA、DVI两类视频信号输入，并将输入信号转换为LVDS图像信号输出，从而驱动对应规格的液晶显示屏。

该板最高支持1920×1080@60Hz分辨率，工作电压为DC12V，驱屏电压支持3.3V、5V、12V，适合工业显示器、工控设备、检测仪器、嵌入式显示终端、人机界面等场景使用。

核心参数

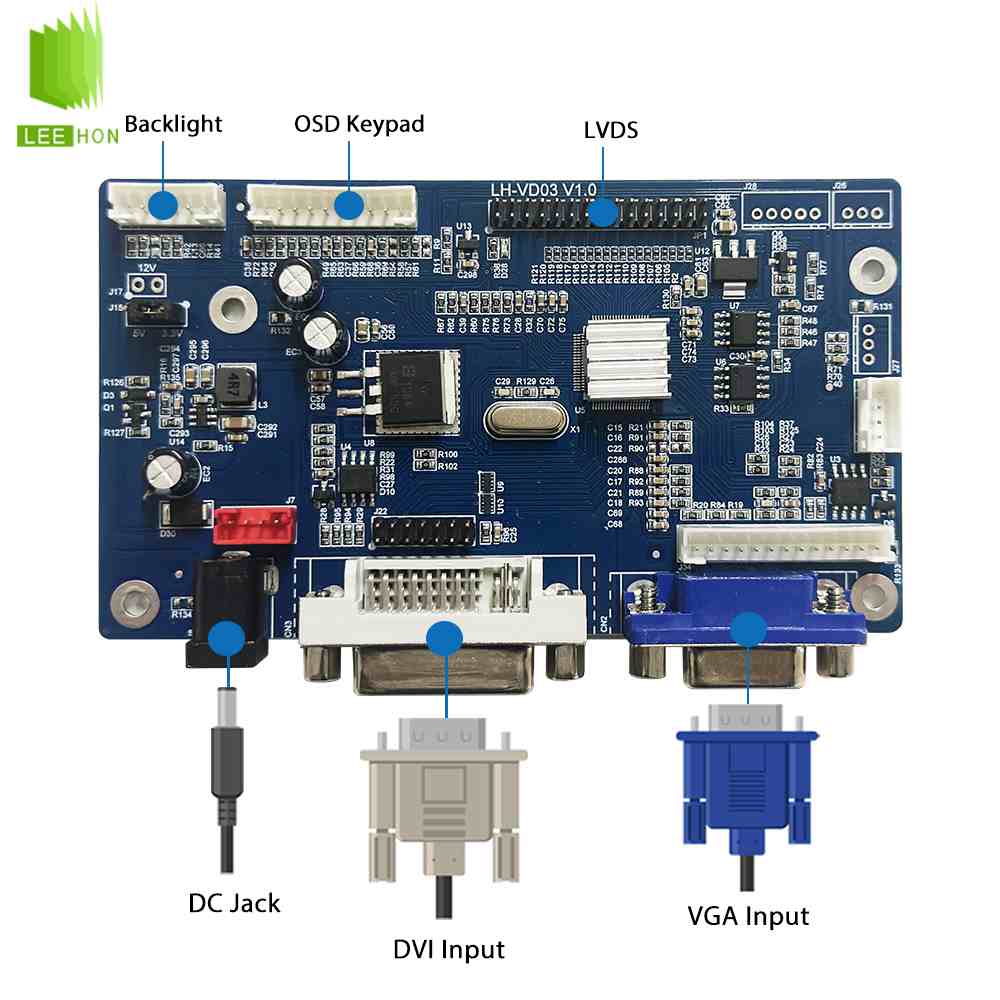

接口配置

产品特点

LH-VD03V1.0的定位比较明确，适合需要VGA/DVI转LVDS的液晶显示方案。它既可以对接传统工控主机常见的VGA输出，也可以接入DVI数字视频信号，适合一些工业设备显示升级、老设备屏幕替换、嵌入式显示系统配套等项目。

该板支持1920×1080@60Hz分辨率，可覆盖常见全高清LCD液晶屏应用。输出端采用30PinLVDS接口，支持奇偶场LVDS信号，适用于单口或双口LVDS屏幕。板卡还提供背光控制、按键控制和UART通讯接口，方便整机集成和后期调试。

适用场景

LH-VD03V1.0可用于工业显示器、工控一体机、自动化设备显示屏、检测设备显示模块、医疗设备显示终端、嵌入式LCD显示系统、VGA转LVDS显示方案、DVI转LVDS显示方案以及老设备显示屏改造项目。

选型注意事项

实际配屏时，需要确认液晶屏的分辨率、LVDS单双口类型、屏供电电压、背光电压、LVDS线序、按键板接口以及程序版本是否匹配。特别是LVDS屏线和屏参程序，需要根据具体液晶屏型号适配，否则可能出现不亮屏、花屏、颜色异常、分辨率不匹配或背光不亮等情况。

常见问题

Q1：LH-VD03V1.0是什么输入接口转什么输出接口？

A：LH-VD03V1.0是VGA/DVI输入转LVDS输出的液晶驱动板。它接收VGA或DVI视频信号，再通过LVDS接口驱动LCD/LED液晶屏。

Q2：这块驱动板支持HDMI输入吗？

A：不支持。根据这份规格书，LH-VD03V1.0的视频输入为DVI和VGA，没有HDMI输入接口。如果项目需要HDMI输入，应选择HDMI转LVDS类型的驱动板。

Q3：LH-VD03V1.0最高支持多大分辨率？

A：最高支持1920×1080@60Hz。其中VGA输入、DVI输入和LVDS图像输出均标注支持到1920×1080@60Hz。

Q4：这块驱动板适合哪些液晶屏使用？

A：它适合单口或双口LVDS接口的LCD/LED液晶屏。选型时要确认屏幕分辨率、LVDS线序、屏供电电压、背光接口和程序是否匹配。
