LH-DM3501液晶屏驱动板HDMI/CVBS转LVDS输出1280x800

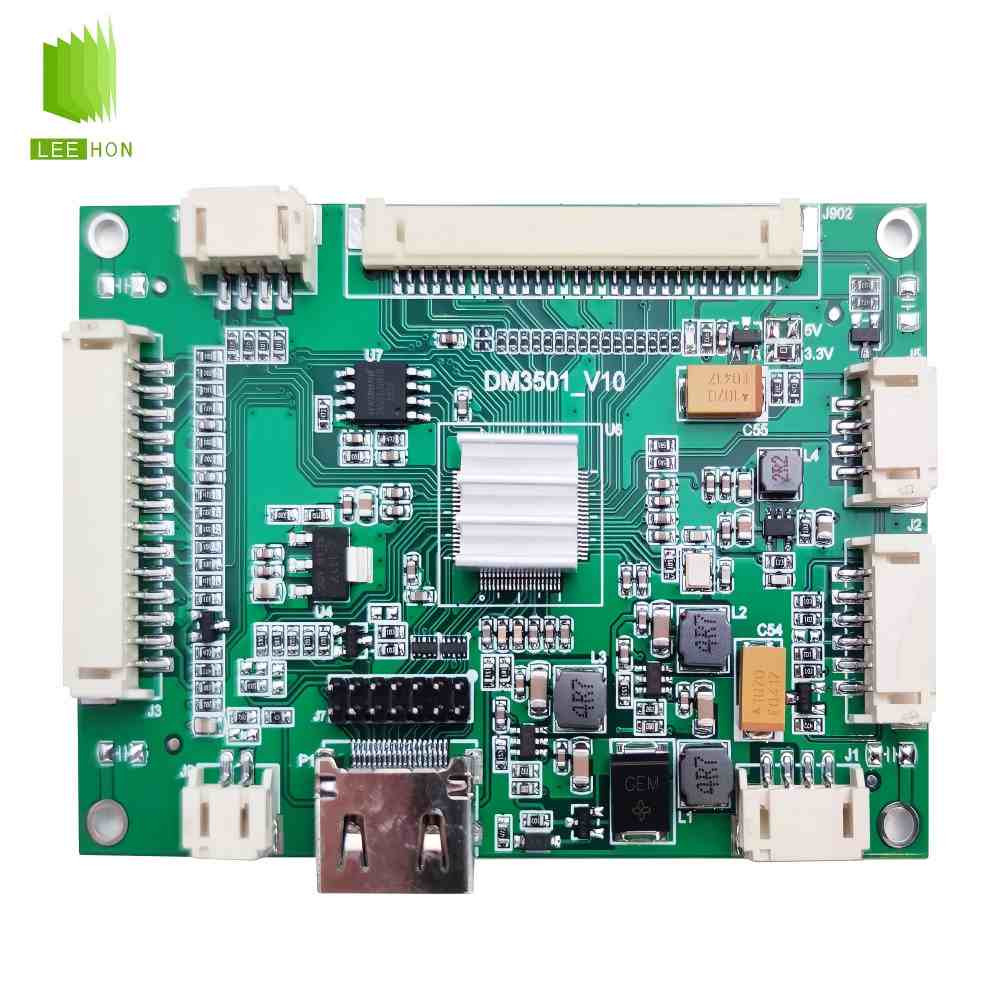

液晶驱动板型号为DM3501_V10,接口转换关系s ：HDMI/CVBS输入→LVDS输出

这块驱动板前端可接收HDMI信号和CVBS视频信号，后端通过LVDS液晶屏接口输出，用于驱动单口或双口LVDS接口的LED背光液晶显示屏。规格书中明确说明，该板适用于双口或单口LVDS的LED背光液晶显示屏，可实现HDMI信号、CVBS信号处理，HDMI符合1.4b标准，HDCP符合1.4标准。

DM3501_V10是一款用于液晶显示器的驱动主板，主要适配单口或双口LVDS接口的LED背光液晶屏。该#液晶屏驱动板#支持HDMI输入和CVBS视频输入，可将外部视频信号转换为LVDS屏显信号，用于驱动对应规格的LCD液晶屏。

该#驱动板#采用32-bitRISC高速高性能CPU，支持HDMI1.4b标准和HDCP1.4标准，适合小型显示终端、AV视频显示设备、嵌入式显示系统、工业控制显示模块等场景使用。

核心参数

接口配置

产品特点

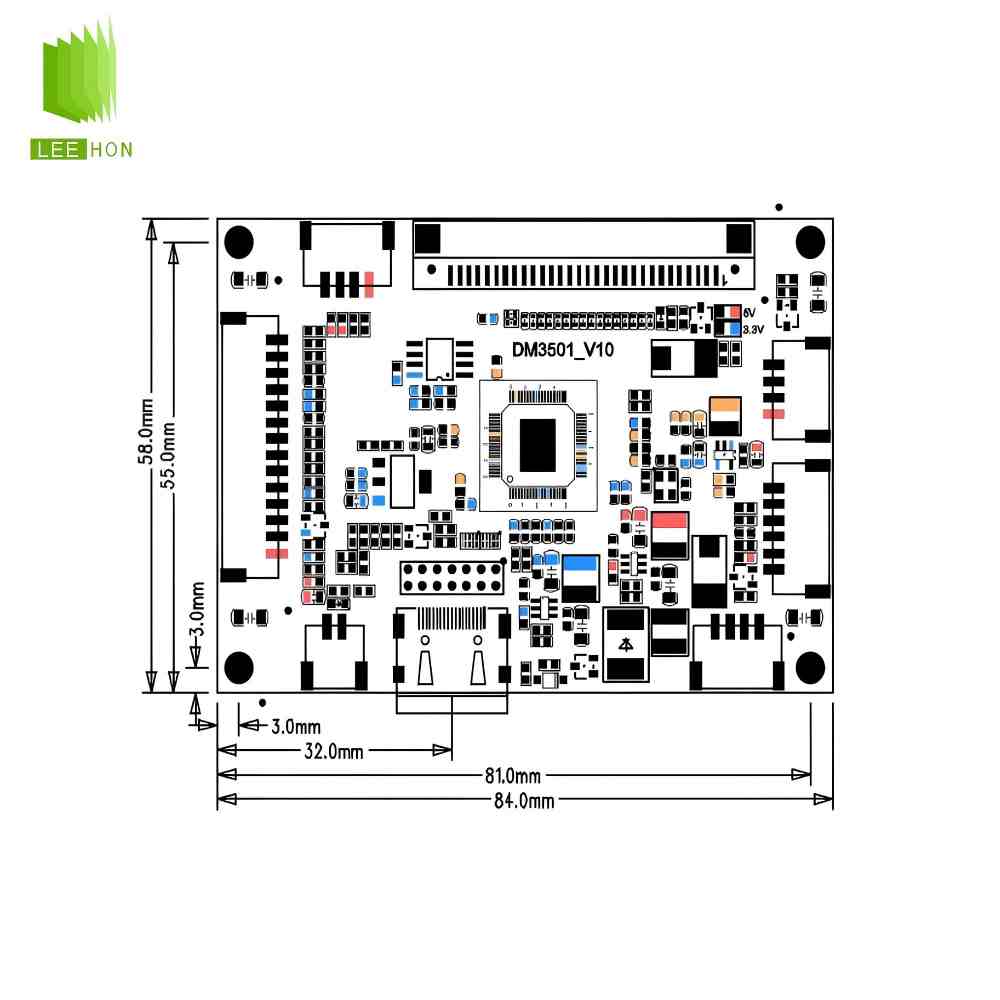

DM3501_V10的特点是板卡尺寸较小，接口配置简洁，主要面向HDMI/CVBS转LVDS的显示驱动应用。对于需要HDMI输入的显示设备，以及需要AV视频信号接入的场景，这款板可以完成视频信号处理并输出到LVDS液晶屏。

该板还带有按键接口、红外遥控输入、USB、串口、背光控制等接口，便于整机集成。背光接口支持ADJ背光亮度调节和EN背光使能，可配合不同液晶屏背光方案使用。

适用场景

DM3501_V10可用于HDMI转LVDS显示方案、CVBS转LVDS显示方案、小尺寸液晶显示器、AV视频显示终端、工业设备显示模块、嵌入式LCD显示系统、车载或设备改装显示屏等应用。

选型注意事项

实际配屏时，需要确认液晶屏的LVDS单双口类型、屏供电电压、背光电压、LVDS线序、输入信号类型和程序版本是否匹配。尤其是DF14液晶屏接口线序，需要与屏规格书对应，否则可能出现不亮屏、花屏、颜色异常或背光不亮等问题。

液晶屏驱动板常见问题

Q1：DM3501_V10是什么输入接口转什么输出接口？

A：DM3501_V10是HDMI/CVBS输入转LVDS输出的液晶驱动板，可将HDMI信号或CVBS视频信号转换为LVDS信号，用于驱动LED背光液晶屏。

Q2：DM3501_V10支持VGA或DVI输入吗？

A：不支持。根据规格书信息，这块驱动板主要支持HDMI输入和CVBS输入，没有标注VGA或DVI输入接口。

Q3：DM3501_V10适合什么类型的液晶屏？

A：它适合单口或双口LVDS接口的LED背光液晶显示屏。配屏时要确认屏接口、线序、屏电压、背光参数和程序是否匹配。

Q4：DM3501_V10可以用于AV视频显示设备吗？

A：可以。该板支持CVBS输入，CVBS视频制式支持NTSC、PAL、SECAM，适合需要AV视频信号接入的液晶显示方案。
