LH-2556V2.2液晶屏驱动板HDMI/DP输入转LVDS输出1920x1080

这块驱动板前端接收HDMI或DP数字视频信号，后端通过30PinLVDS屏接口输出，用于驱动对应规格的LVDS接口液晶屏,HDMI/DP输入→LVDS输出。

RTD2556V2.2是一款多功能LCD液晶显示驱动板，主要适用于LVDS接口#液晶显示屏#。该板支持HDMI输入、DP输入，并通过LVDS接口输出屏显信号，可用于工业显示器、嵌入式显示终端、工控设备显示屏、检测仪器显示模块等应用场景。

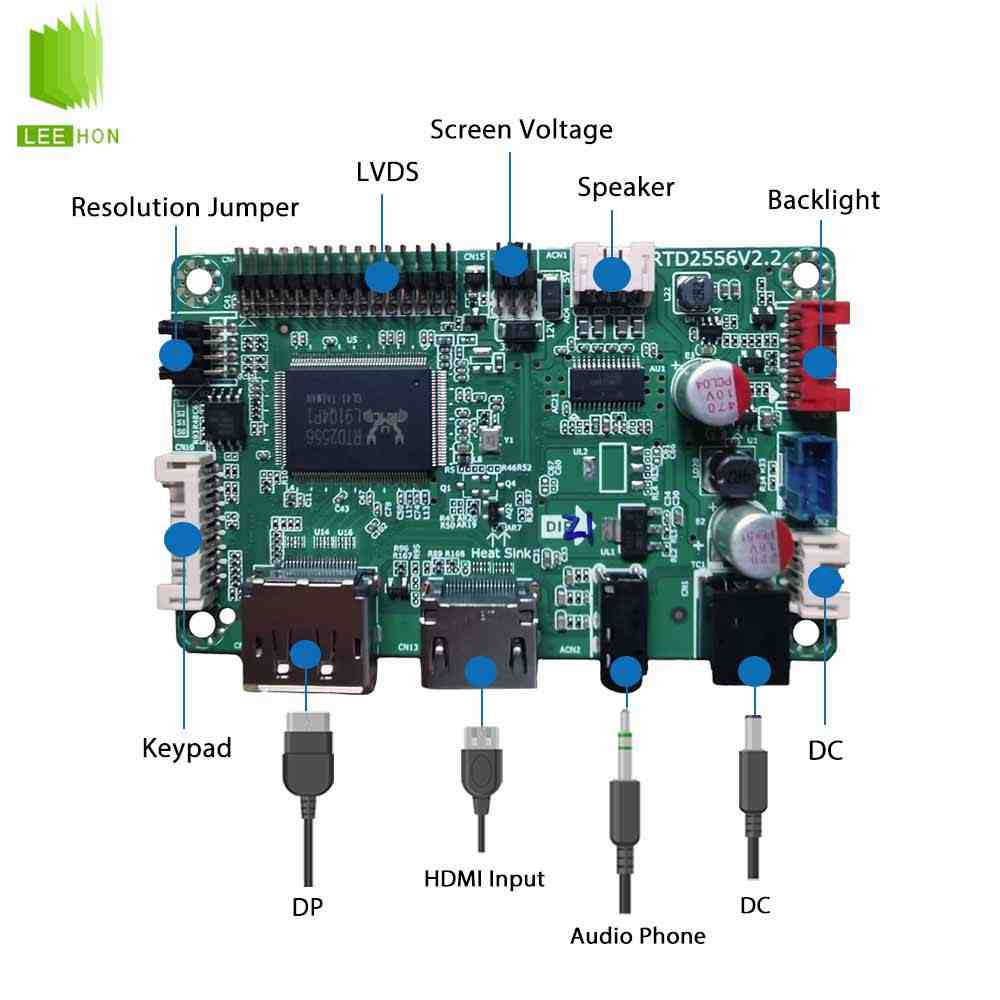

该#驱动板#采用RTD2556主控芯片，支持FHD级别液晶屏显示方案，具备耳机输出、喇叭接口、按键接口、背光控制、调试接口、屏电压跳帽、分辨率跳帽等配置，适合需要HDMI/DP转LVDS的显示项目。

核心参数

支持分辨率

规格书中的分辨率跳帽表显示，该板可通过CN5分辨率跳帽选择多种屏参，包括：

实际使用时，需要根据液晶屏型号、分辨率、LVDS单双路、屏电压和程序版本进行匹配。

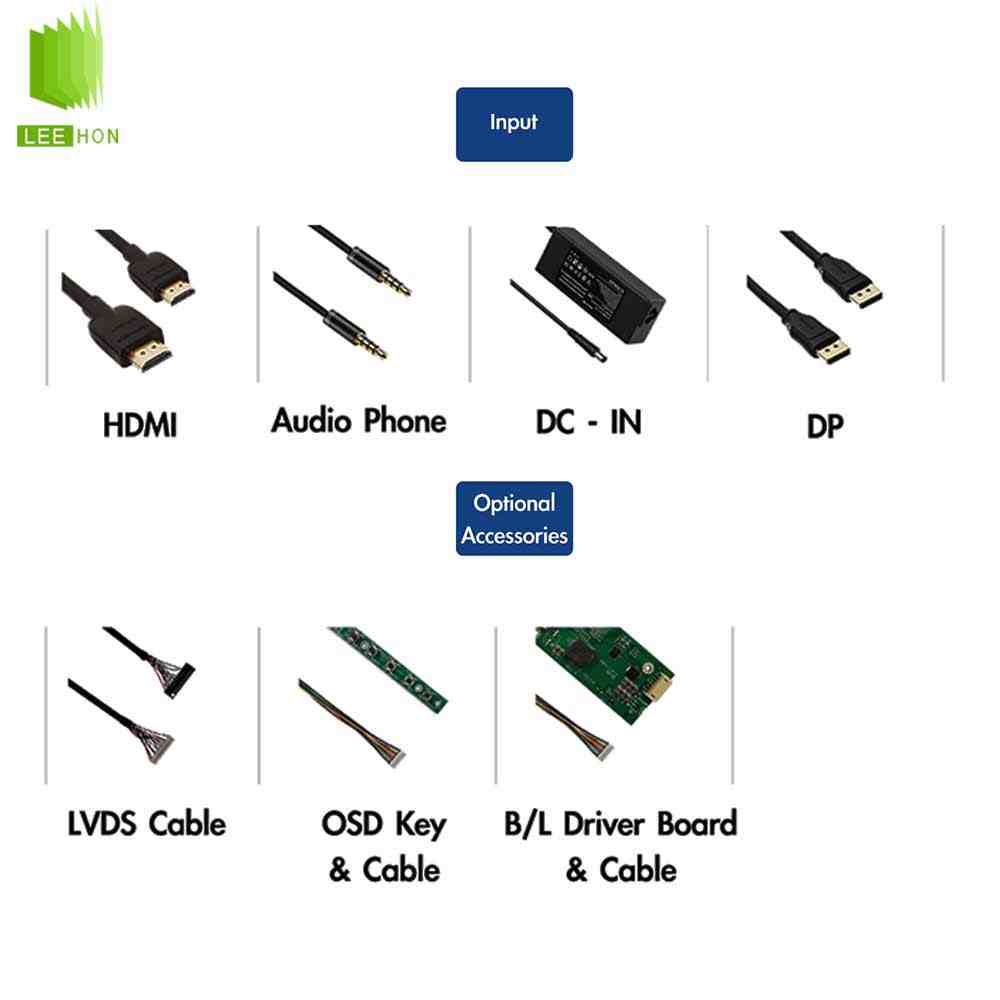

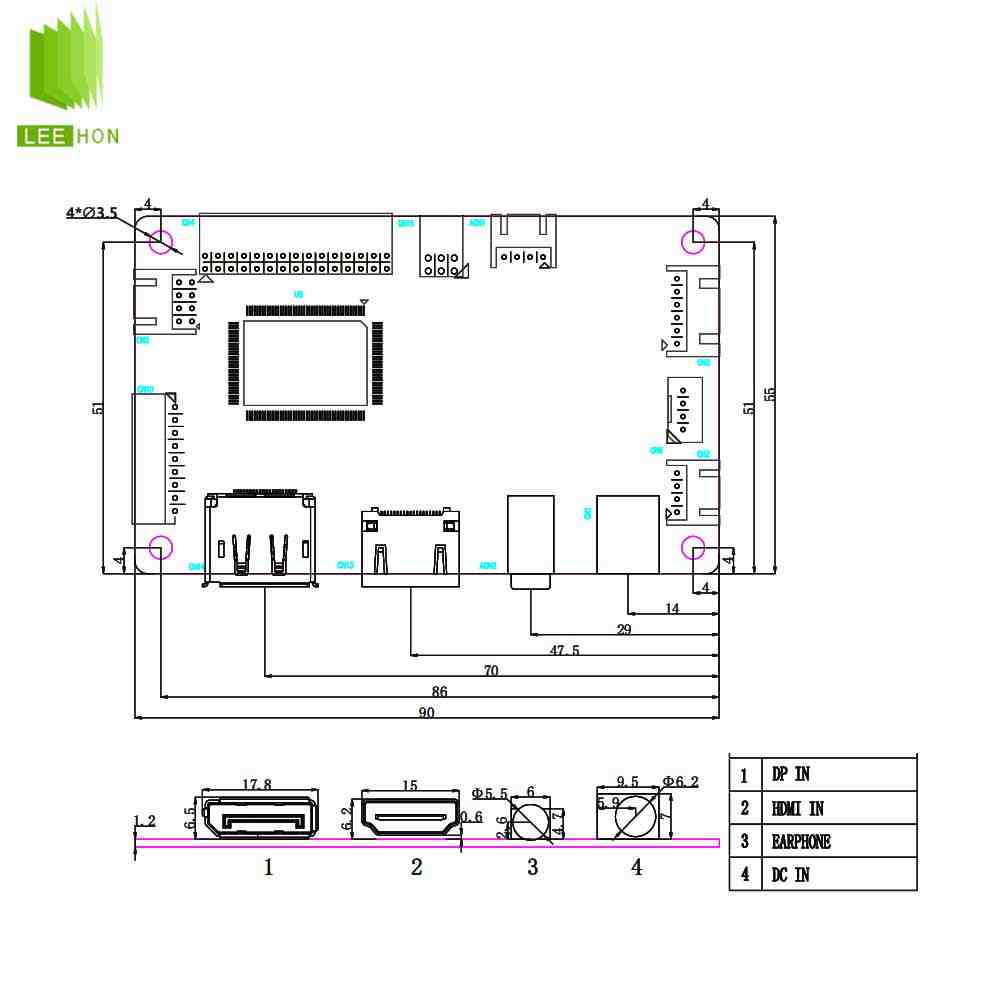

接口配置

产品特点

RTD2556V2.2#液晶屏驱动板#的主要特点是接口简洁、数字信号输入明确，适合HDMI/DP转LVDS的液晶屏驱动方案。对于工业主机、嵌入式主板、小型控制终端、图像处理设备等带HDMI或DP输出的设备，可以通过该驱动板连接LVDS液晶屏，实现屏幕点亮和图像显示。

该板支持3.3V、5V、12V多种驱屏电压选择，并带有分辨率跳帽，可覆盖多种常见LVDS屏规格。板卡还支持背光亮度调节、背光开关控制、按键控制、音频输出等功能，便于整机集成。

适用场景

RTD2556V2.2可用于工业显示器、工控一体机、嵌入式显示终端、仪器仪表显示屏、医疗设备显示模块、自动化设备显示屏、HDMI转LVDS显示方案、DP转LVDS显示方案等。

选型注意事项

配屏前需要确认液晶屏的分辨率、LVDS单双路类型、屏电压、背光电压、LVDS线序、分辨率跳帽设置和程序版本是否匹配。尤其是不同屏幕的LVDS线序和屏参程序差异较大，选型时需要结合具体液晶屏型号确认。

液晶屏驱动板常见问题

Q1：RTD2556V2.2是什么输入接口转什么输出接口？

A：RTD2556V2.2是HDMI/DP输入转LVDS输出的液晶驱动板，可将HDMI或DP视频信号转换为LVDS屏显信号，用于驱动LVDS接口液晶屏。

Q2：RTD2556V2.2支持VGA输入吗？

A：不支持。根据该规格书，这块驱动板的视频输入主要是HDMI和DP，没有标注VGA输入接口。

Q3：这块驱动板适合什么类型的液晶屏？

A：它适合LVDS接口液晶屏，支持30PinLVDS屏接口，并可通过屏电压跳帽选择3.3V、5V、12V驱屏电压。

Q4：RTD2556V2.2支持哪些常见分辨率？

A：该板分辨率跳帽表覆盖800×600、1024×768、1280×800、1366×768、1440×900、1680×1050、1920×1080、1920×1200等常见LVDS屏分辨率，实际需按屏参和程序匹配。
