也就是说，它可以接收主机、工控机、嵌入式主板等设备输出的HDMI、VGA、DVI视频信号，再通过LVDS液晶屏接口输出，用来驱动单口或双口LVDS接口的LCD/LED液晶屏。该板适用于双口或单口LVDS液晶屏，可处理模拟RGB、HDMI、DVI信号，图像信号输出为LVDS。
LH-VDH03V1.0液晶驱动板产品信息

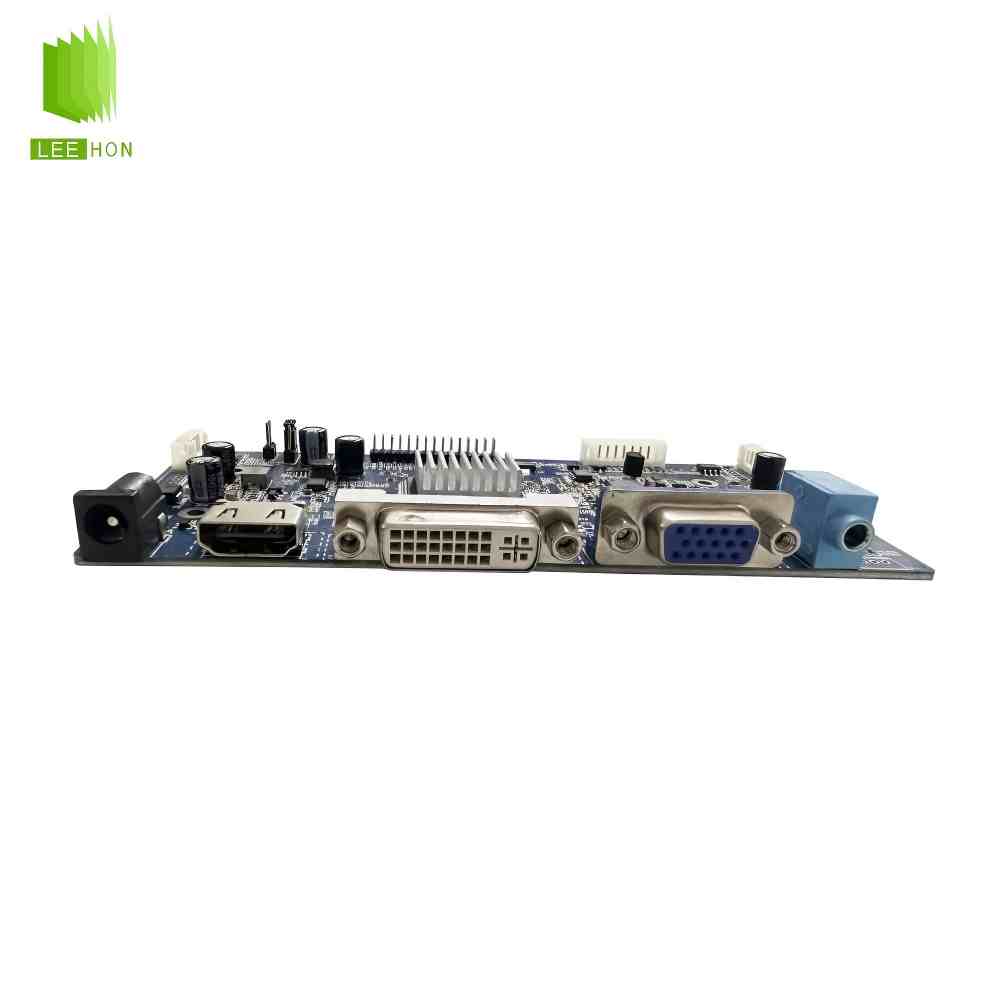

LH-VDH03V1.0是一款LCD液晶显示驱动板，主要用于将外部视频信号转换为LVDS屏显信号，从而驱动对应规格的液晶屏。该#驱动板#支持HDMI、VGA、DVI三种常见视频输入接口，输出端为LVDS，适用于单口或双口LVDS接口的LCD/LED液晶显示屏。
该板最高支持1920×1080@60Hz分辨率，工作电压为DC12V，驱屏电压支持3.3V、5V、12V，可满足多种工业液晶屏、显示器、工控设备、检测仪器、嵌入式显示终端等应用需求。
核心参数表
| 项目 | 参数 |
| 产品型号 | LH-VDH03 V1.0 |
| 产品类型 | LCD 液晶显示驱动板 |
| 适配屏类型 | LED / LCD 液晶屏 |
| 输入接口 | HDMI / VGA / DVI |
| 输出接口 | LVDS |
| 支持屏接口 | 单口 LVDS / 双口 LVDS |
| 最高分辨率 | 1920×1080@60Hz |
| HDMI 输入 | 最大 1920×1080@60Hz |
| VGA 输入 | 最大 1920×1080@60Hz |
| DVI 输入 | 最大 1920×1080@60Hz |
| 图像信号输出 | LVDS 1920×1080@60Hz |
| 工作电压 | DC 12V |
| 电源范围 | 9.0V–14V |
| 驱屏电压 | 3.3V / 5V / 12V |
| 音频输出 | 2×10W，8Ω，THD＜10% |
| 频率响应 | 100Hz–18000Hz |
| 按键功能 | 6 键 |

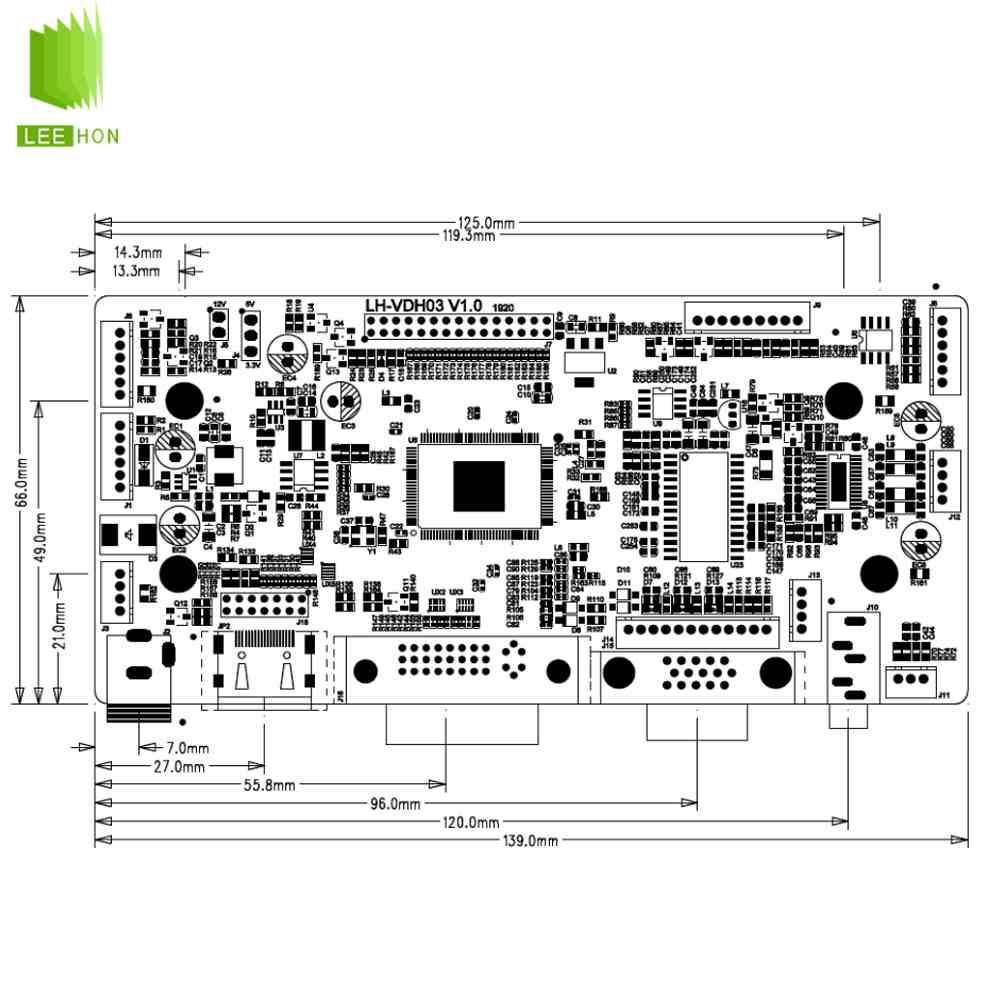

| PCB 尺寸 | 139mm × 66mm |
| 最高器件高度 | 15mm |
| 螺丝孔径 | 3.0mm |
| 使用温度 | -20℃ 至 +75℃ |
| 存储温度 | -30℃ 至 +80℃ |
| 相对湿度 | ≤80% |

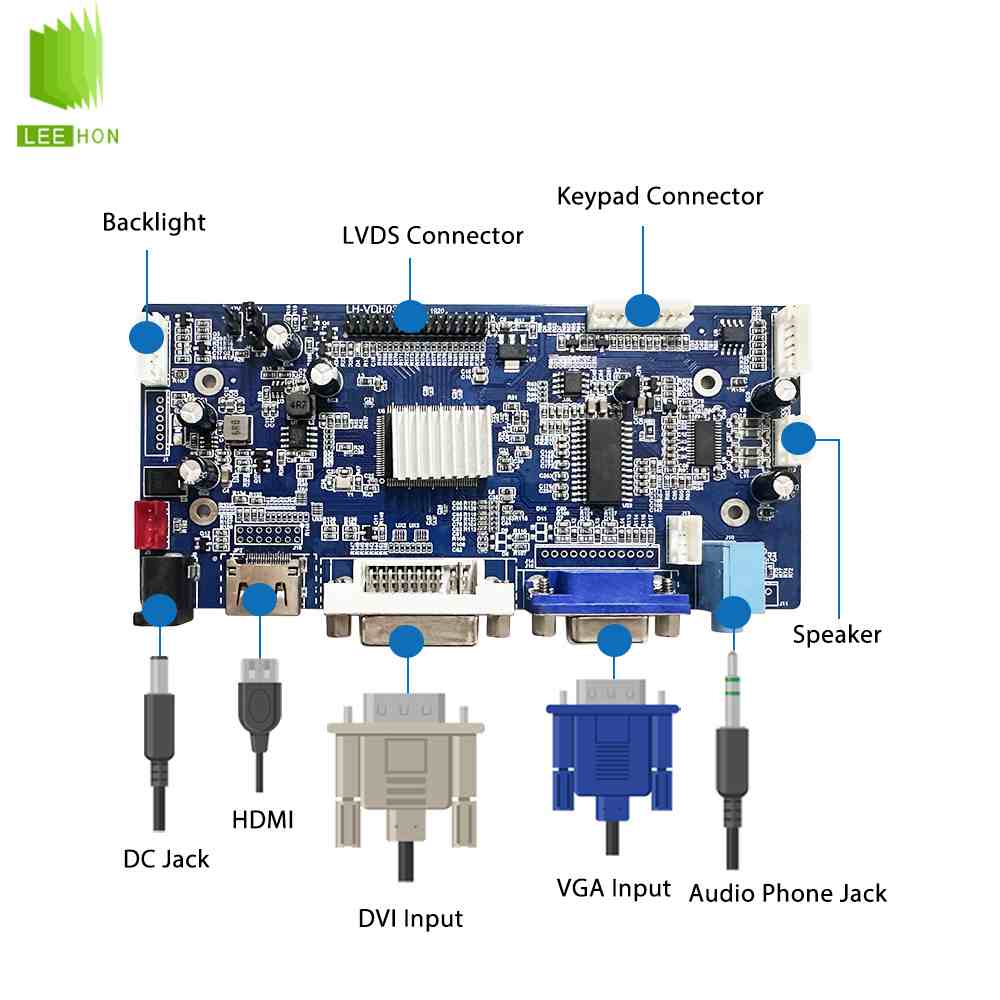

接口配置说明
| 接口位号 | 接口功能 |
|---|---|
| JP2 | HDMI A 型输入接口 |
| J18 | HDMI 双排针输入接口 |
| J16 | DVI 标准座输入接口 |
| J14 | PH 座子 VGA 输入接口 |
| J15 | D-SUB-15 VGA 输入接口 |
| J7 | 2.0mm 双排针 LVDS 液晶屏接口 |
| J2 | PJ-20 电源输入接口 |
| J3 | PH2.0 电源输入接口 |
| J6 | 背光接口 |
| J9 | 按键接口 |
| J11 | 音频输入接口 |
| J12 | 喇叭接口 |
| J13 | 串口接口 |
产品特点
LH-VDH03V1.0的优势在于输入接口比较完整，支持HDMI、VGA、DVI三类视频信号，适合不同主机平台和工业设备主板的显示输出需求。对于很多老款工控设备，VGA或DVI仍然比较常见；而新一些的主控平台通常会使用HDMI输出，这块驱动板可以覆盖更多视频源场景。
输出端采用LVDS液晶屏接口，可适配单口或双口LVDS屏，最高支持1920×1080@60Hz，适合常见工业液晶屏、显示模组、设备显示屏改造和整机显示方案配套使用。
该板还集成了音频处理功能，功放输出可达2×10W@8Ω，并带有背光控制、按键控制、串口等功能接口，方便整机集成。
适用场景
LH-VDH03V1.0可用于工业显示器、工控一体机、自动化设备显示屏、检测仪器显示模块、医疗设备显示终端、嵌入式LCD显示系统、老设备显示升级、VGA/DVI/HDMI转LVDS显示方案等场景。
选型注意事项
实际配屏时，需要确认液晶屏的分辨率、LVDS单双口类型、屏供电电压、背光电压、背光接口、LVDS线序、程序版本是否匹配。尤其是LVDS屏线和屏参程序，需要按照具体液晶屏型号进行适配，否则可能出现无法点亮、花屏、颜色异常、背光不亮等问题。
