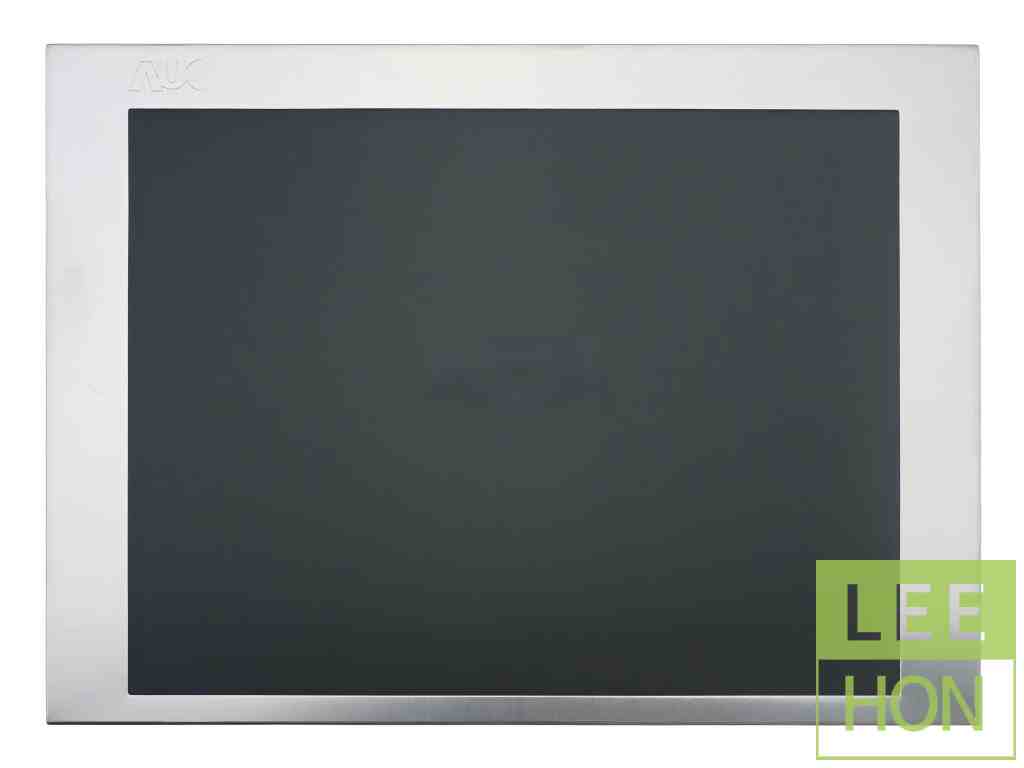

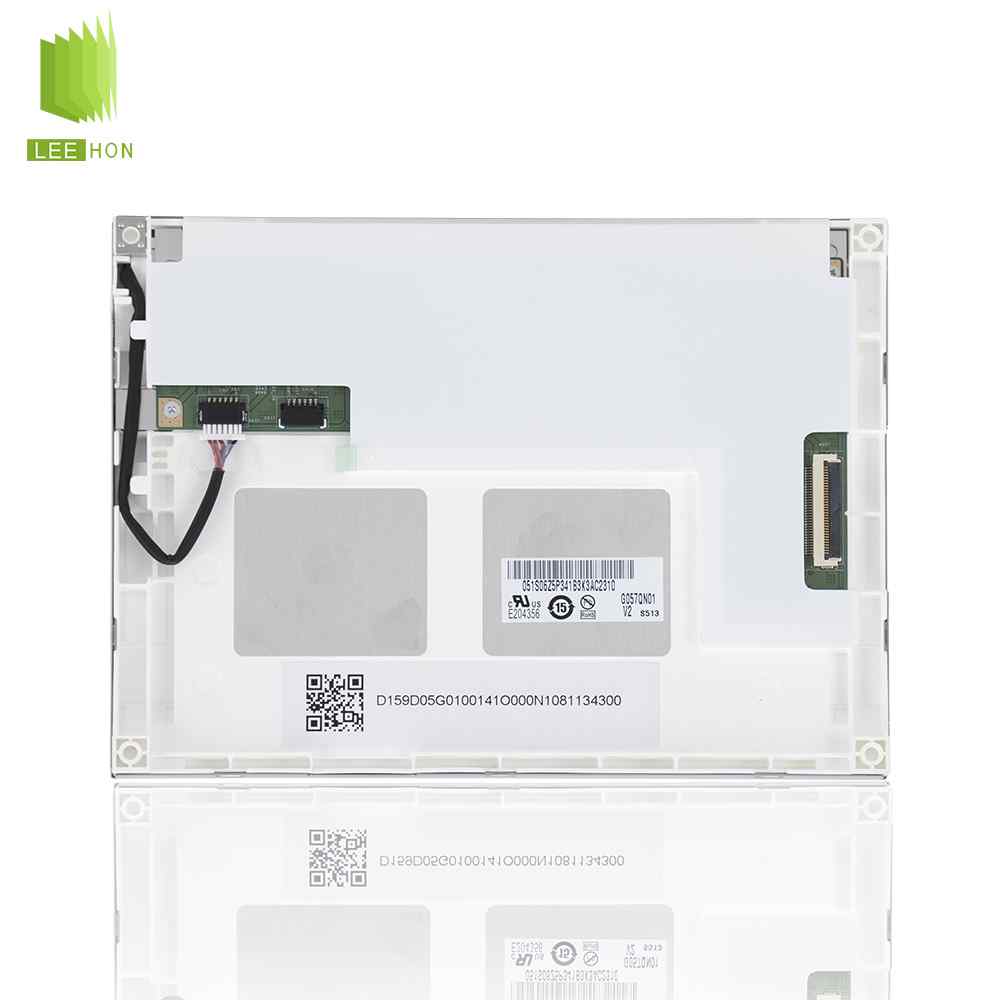

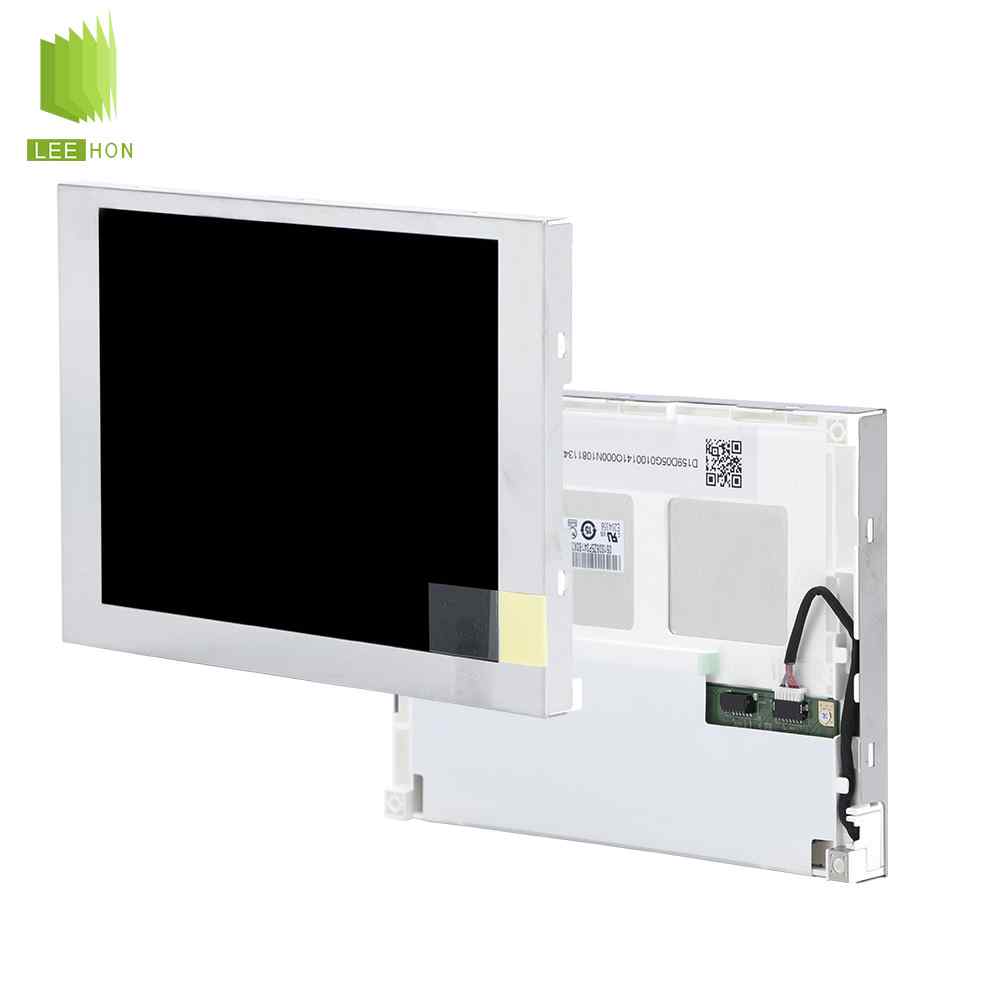

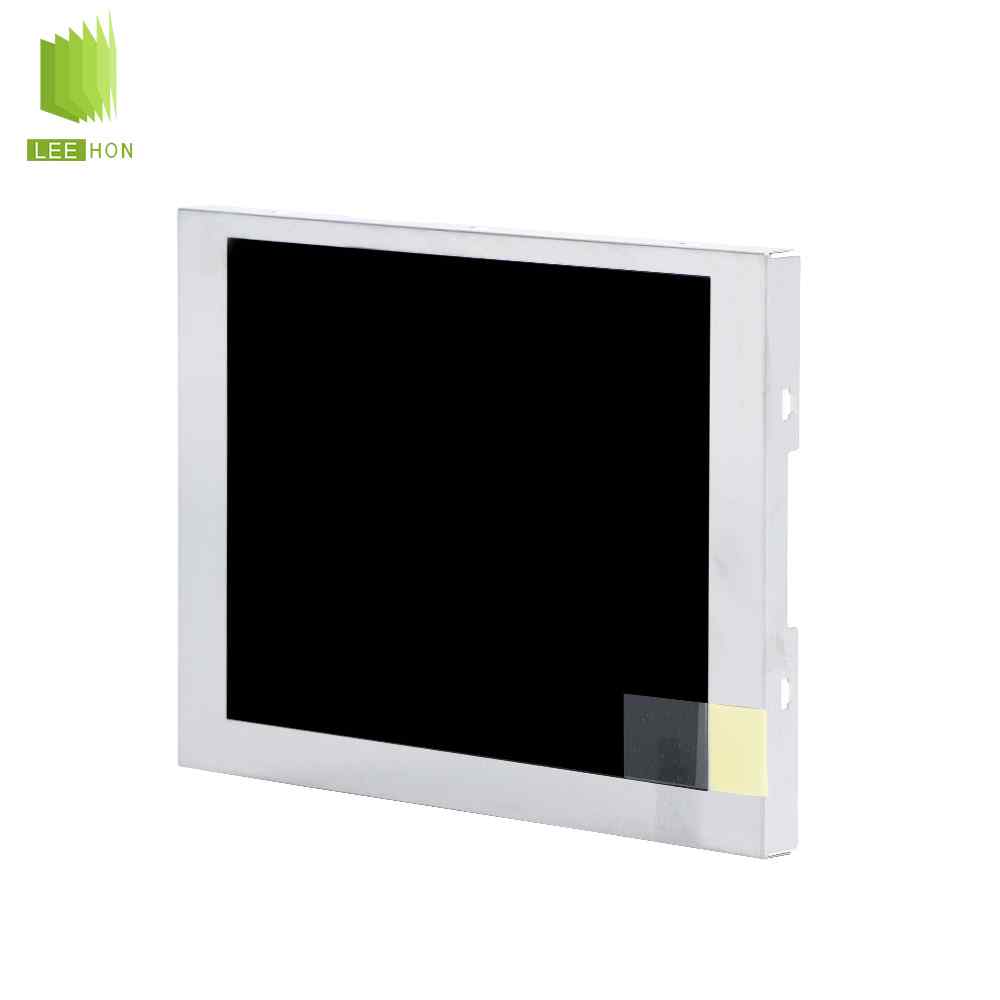

| 友达5.7寸LCD液晶屏G057QN01 V2 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G057QN01 V2 | |
| 类型 | a-Si TFT-LCD , 液晶模组 | |
| 应用产品 | 工业、户外高亮 | |
| 对角尺寸 | 5.7" | |
| 别名 | - | |
| 典型特征 | 宽温，高亮度，背光易换，白光LED背光，寿命大于5万小时，含LED驱动器，上/下,左/右翻转显示，表面雾面 | |
| 应用环境 | 存储温度 | -30 ~ 85 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |

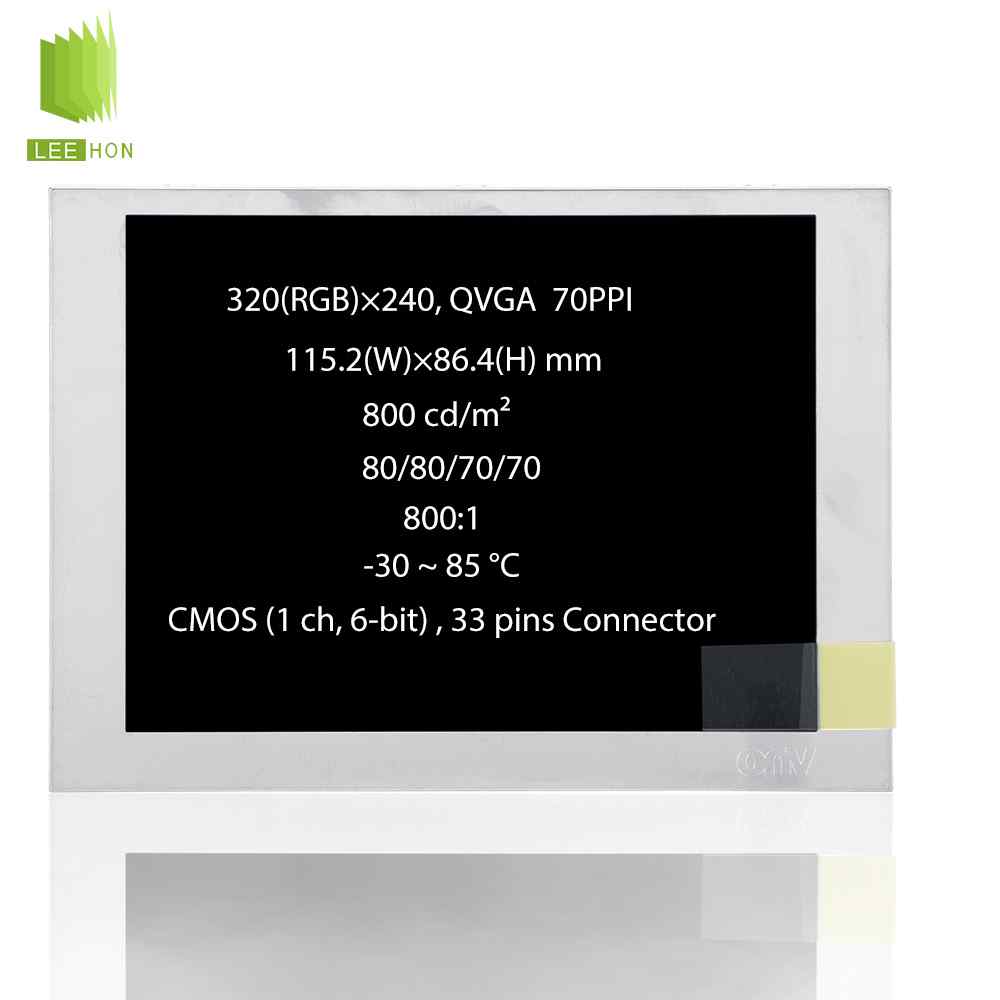

| 像素特征 | 解析度 | 320(RGB)×240, QVGA |
| 点间距(mm) | 0.120×0.360 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.360×0.360 (H×V) [70PPI] | |
| 结构尺寸 | 显示区域(mm) | 115.2(H) × 86.4(V) |
| 开口区域(mm) | 118.2(H) × 89.4(V) | |
| 外观尺寸(mm) | 144(H) × 104.6(V) | |
| 外观厚度(mm) | 12.3/12.8 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Rear mounting holes (4-Φ2.6) |
| 其它参数 | 重量 | 150/165g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 显示亮度 | 800 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 80/80/70/70 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视角 | 12 o'clock | |
| 响应时间(ms) | 15/10 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K (6-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.30 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.49 |
| sRGB覆盖率 | 0.69 | |
| Adobe RGB覆盖率 | 0.52 | |
| DCI-P3覆盖率 | 0.51 | |
| Rec.2020覆盖率 | 0.37 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视性 | 是 |
| 透射度 | - | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 3.34W (Typ.) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 115/130mA (Typ./Max.) | |
| 功率消耗 | 0.46/0.51W (Typ./Max.) | |
| 信号类型 | - | CMOS (1 ch, 6-bit) |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 089H33-000100-G2-R | |
| 脚距 | 0.5 mm | |
| 脚数 | 33 pins | |
| 数量 | 1 pcs | |
| 脚定义 | DRGB-33P1C6B-010A | |
| 光源特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 是否可换 | Replaceable | |
| 形状 | - | |
| 寿命 | 50K (Min.) Hours | |
| 灯管电气 | 电压供应 | 25.6/29.2V (Typ./Max.) |
| 电流供应 | 100mA (Typ.) | |
| 功率消耗 | 2.56/2.92W (Typ./Max.) | |
| 光源接口特征 | 位置 | - |
| 类型 | 端子 | |
| 光源接口详情 | 品牌 | 日压端子 |
| 型号 | SM06B-SRKS-G-TB | |
| 脚距 | 1.0 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 9.0/12.0/20.0V (Min./Typ./Max.) |
| 电流供应 | 0.24/0.29A (Typ./Max.) | |
| 功率消耗 | 2.88/3.48W (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 60 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 520×340×250 | |
| 毛重 (Kgs) | 12.95 | |
| 体积(m³) | 0.0442 | |
| 备注 | - | |
G057QN01 V2液晶屏常见问题
Q1：这块屏适合什么设备？不适合什么场景？
A：
适合：工控HMI、人机界面小屏、仪器仪表、医疗辅机终端、机柜状态屏等（5.7"/320×240，亮度常见800cd/m²，更偏“工业可读性”路线）。
不太适合：
1）需要16:9高清UI的产品（它是QVGA320×240，4:3，UI适配成本高）；
2）对广视角一致性非常苛刻的场景（该型号常见为TN，角度敏感更明显）。
Q2：选型时先核对哪3–5个关键参数？
A：建议先核对这5项：
1）分辨率/比例：320×240（QVGA，4:3）。
2）接口类型：CMOS并口（1ch6-bit）33pin（不是LVDS/eDP/MIPI）。
3）逻辑供电：VDD3.0–3.6V（典型3.3V）。
4）背光/驱动方式：WLED，并常见标注带LEDDriver（背光控制方式要匹配）。
5）结构尺寸：外形约144×104.6×12.8mm，可视/有效区约115.2×86.4mm（装配空间与压框必须匹配）。
Q3：替代时最容易出错的点是什么？
A：高频翻车点主要4个：
1）把“5.7寸”当成可替代条件：同尺寸里接口可能是LVDS/eDP/TTL/MCU并口混用；这块是CMOS并口33pin，接口一错直接不亮。
2）pin数/脚位定义不一致：即便同为并口，数据位宽（6/8/16/18/24）、DE/HS/VS/CLK极性与脚位不同，会花屏或颜色异常。
3）背光驱动架构搞错：本屏常见“带LEDdriver”，替代成“无驱动需外置恒流”或反过来，会出现不亮/闪烁/亮度不可控。
4）亮度版本没对齐：原屏800nit，替代成普通亮度，现场会被认为“变暗/变差”。
Q4：配驱动板时要注意什么？
A：
1）驱动板/主控必须能输出QVGA320×240+并行RGB（6-bit/18-bit体系）的时序；别用只支持LVDS/eDP的通用板。
2）断电不送信号：规格书明确要求VDD关闭时，输入信号需保持低电平或Hi-Z，避免反灌电导致异常。
3）背光控制要按规格做：LED侧常见PWMDIM（200Hz–30kHz）与LEDOn/Off控制逻辑，驱动板要能匹配频率与电平范围。
Q5：配线束（信号/电源/背光）时要注意什么？
A：
1）并口线束数据线多，建议线尽量短、分组走线、良好接地，避免串扰导致花屏。
2）背光供电别“直接硬怼”：规格书给到LED侧参考VLED9–20V（典型12V）、ILED约0.25A、rush电流可到1.5A，电源与线径要留余量并注意上电顺序。
3）背光时序要守规矩：资料提示Enable（VLEDOn/Off）要早于关VLED与PWM，否则容易异常闪烁或损伤风险上升。
