TM070RDH10-43是天马TIANMA一款7.0英寸WVGA工控液晶屏，公开资料中常见参数为800×480分辨率、RGB/TTL并口、FPC50pin、约400cd/m²亮度、WLED背光、无触摸配置，更适合工控HMI、仪器仪表、设备控制面板、嵌入式终端、自助设备和普通工业显示项目。它不是LVDS、eDP或MIPI接口屏，选型时应重点核对RGB线序、50pin定义、背光驱动、触摸外配、结构尺寸和版本后缀。公开列表中，TM070RDH10-43被列为7寸、800×480、RGB接口、FPC50pin、400nits的天马屏。

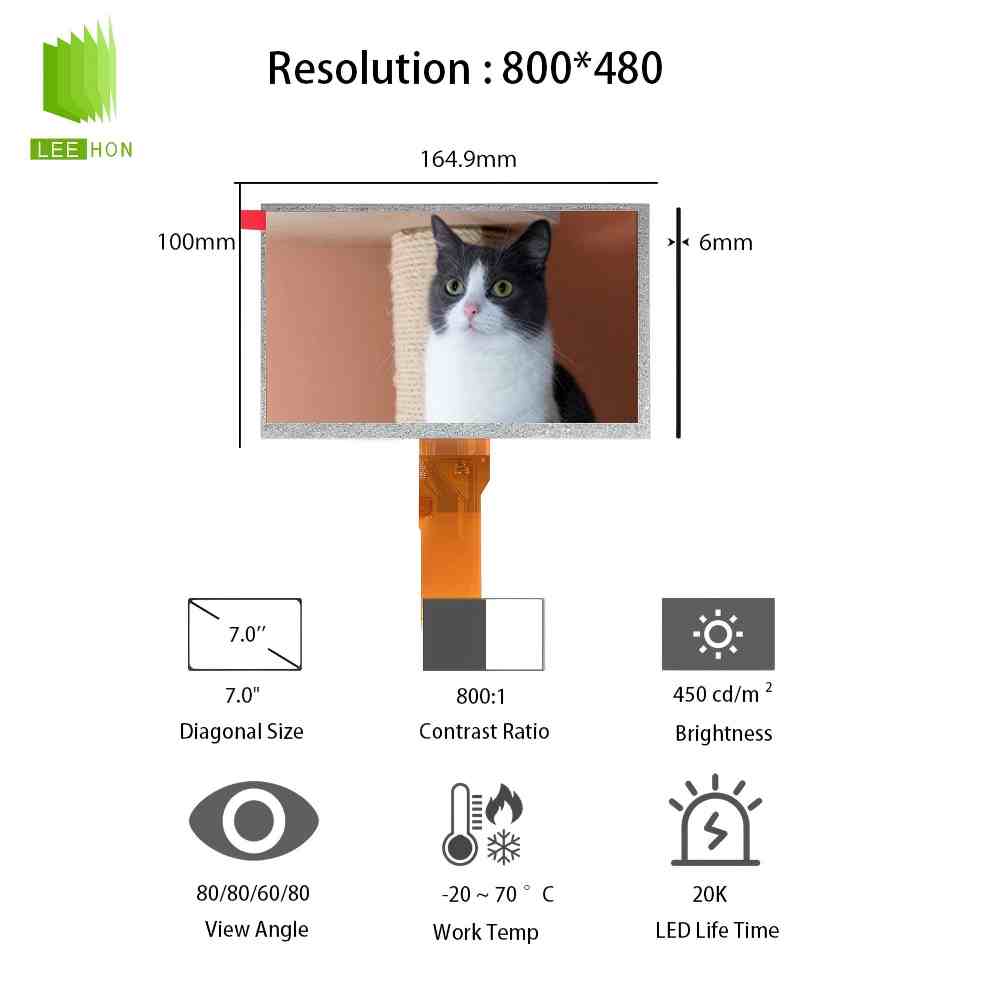

| 天马7寸LCD工业液晶模组TM070RDH10-43规格参数 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 天马 |
| 面板型号 | TM070RDH10-43 | |
| 面板尺寸 | 7.0英寸 | |
| 面板应用 | 工业、数码相框、DVD | |
| 面板类型 | a-Si TFT-LCD, 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 备注信息 | - | 47.05mm length FPC |
| 天马液晶模组TM070RDH10-43结构详情表 | ||
| 类别 | 项目 | 详情 |
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA |
| 点间距 | 0.0642×0.1790 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.1926×0.1790 mm (H×V) [134PPI] | |

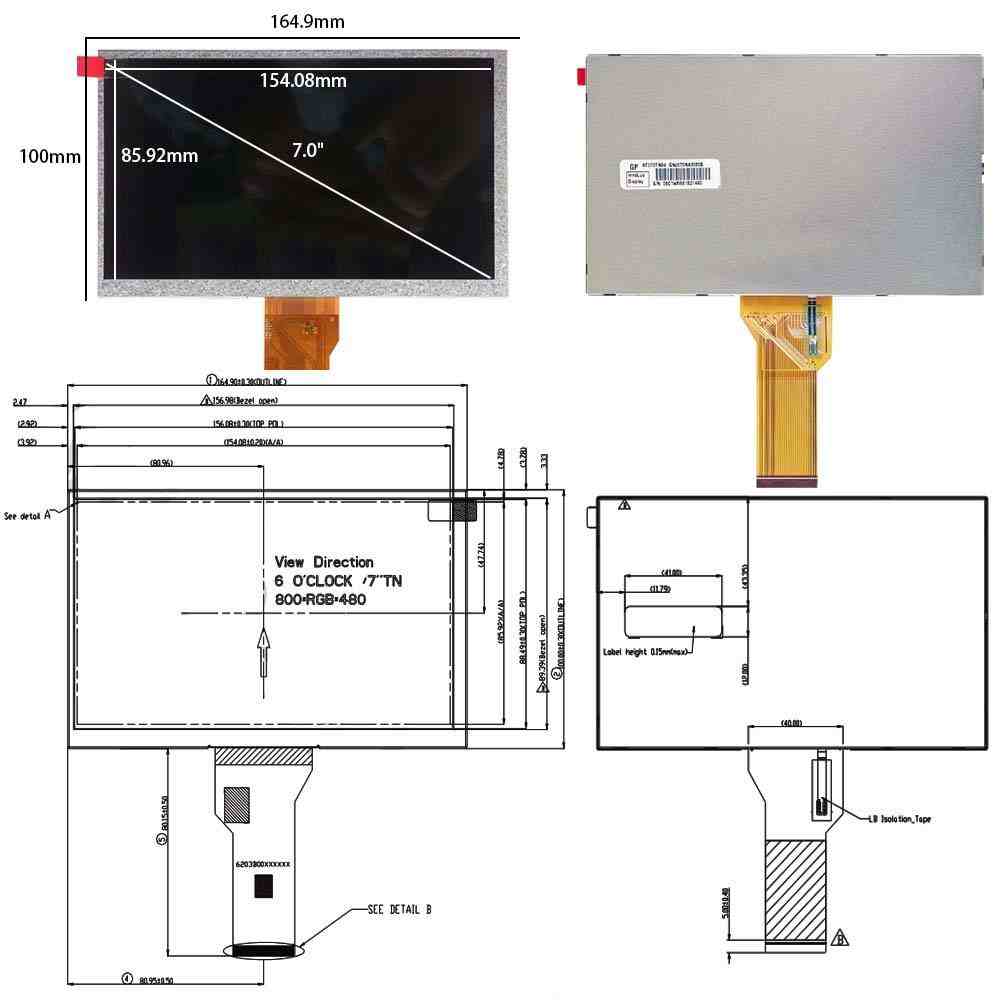

| 结构尺寸 | 显示区域 | 154.08×85.92 mm (H×V) |
| 可视区域 | 157.08×89.39 mm (H×V) | |
| 外观尺寸 | 164.9×100 mm (H×V) | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Without |
| 其它特征 | 重量 | 160g (Typ.) |
| 表面处理 | 雾面 | |
| 天马液晶模组TM070RDH10-43光学详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板亮度 | 400 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | 6 o'clock | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.309; Wy:0.318 |
| 显示颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 色温 | 6819K | |
| 亮度变动 | 1.18/1.25 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 72% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 低蓝光护眼 | - | |
| 天马液晶模组TM070RDH10-43电子详情表 | ||
| 类别 | 项目 | 详情 |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 驱动IC | - | COG 已邦定 HIX8264D + HX8664B |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 天马液晶模组TM070RDH10-43背光详情表 | ||
| 类别 | 项目 | 详情 |
| 背光特征 | 光源类型 | WLED |
| 光源形状 | 阵列 | |
| 光源寿命 | 20K (Min.) 小时 | |
| 是否可换 | - | |
| 数量 | 3S8P | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 9.6/10.8V (Typ./Max.) |
| 电流输入 | 160/200mA (Typ./Max.) | |
| 功耗 | 1.54/2.16W (Typ./Max.) | |
| 接口特征 | 接口类型 | 包含在屏信号接口中 |
| 接口位置 | - | |
| 光源驱动 | 无 | |
| 天马液晶模组TM070RDH10-43信号详情表 | ||
| 类别 | 项目 | 详情 |
| 信号系统 | - | Parallel RGB (1 ch, 6/8-bit) |
| 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 信号电气 | 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(VCC/AVDD/VGH/VGL) |
| 电流输入 | 10/30/0.3/0.3mA (Max.)(ICC/IDD/IGH/IGL) | |
| 接口特征 | 接口类型 | FPC |
| 接口位置 | - | |
| FPC详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 接口定义 | DRGB-50P1C8B-115B | |
常见问题
Q1：TM070RDH10-43适合哪些设备？
A：它更适合7寸中小型工控显示设备，例如工控HMI、仪器仪表、设备状态屏、自助终端、工业控制面板、嵌入式操作终端、普通车载辅助显示等。TM070RDH10-43的分辨率是800×480，更适合菜单、参数、报警、状态栏和基础图形界面，不属于高分复杂UI路线。公开资料也将TM070RDH10-43描述为7.0英寸、800×480、紧凑型工业WVGALCD。
Q2：这款屏是RGB接口，还是LVDS接口？
A：TM070RDH10-43应按RGB/TTL并口方向来核对，不要按LVDS屏处理。资料中该型号被列为RGB接口、FPC50pin，Robotshop页面也强调它采用工业常见的50-pinRGBinterface。如果客户主板只有LVDS、eDP或MIPI输出，就需要重新匹配驱动板或接口转换方案。
Q3：TM070RDH10-43是高亮屏吗？
A：它更适合称为普通到中等亮度7寸工控屏。公开列表中TM070RDH10-43的亮度口径为400nits，比250nit、300nit室内屏更亮一些，但还不能直接当户外强光屏使用。如果用于工程机械、农机、车载或半户外窗口设备，还要结合防眩盖板、贴合方式、遮光结构和背光散热来判断。
Q4：采购第一次沟通时，哪些参数必须先问清楚？
A：建议直接确认：完整型号是否为TM070RDH10-43；尺寸是否7.0英寸；分辨率是否800×480；接口是否RGB/TTL；连接器是否FPC50pin；亮度是否按400nit口径；是否无触摸；背光是否WLED；是否可提供规格书、驱动板和屏线方案。
这些参数会直接影响主板输出、屏线线序、背光供电、触摸外配和结构适配。资料中该型号被列为天马7寸800×480RGB接口FPC50pin屏。
Q5：它能不能直接替代所有7寸800×480屏？
A：不能。7寸800×480只是基础条件，真正决定能否替代的是接口、pin定义、亮度、背光、触摸和结构尺寸。TM070RDH10-43是RGB/TTL并口路线，如果原设备使用LVDS屏、MIPI屏或eDP屏，驱动板和屏线通常不能直接沿用。
资料中同为天马7寸800×480，还能看到TM070RDH10-46、TM070RDH10-42、TM070RDH10-40等不同后缀版本，因此替代时要看完整型号。
Q6：TM070RDH10-43本身带不带触摸？
A：不应默认带触摸。公开资料把它作为LCD显示模组列出，未把触摸屏作为固定配置；同系列或相近型号的分销资料也常见WithoutTouchPanel的标注。项目如果需要触摸，应单独匹配电阻触摸或电容触摸，并按7寸显示区、前框开窗、FPC出线方向和触摸控制接口重新确认。

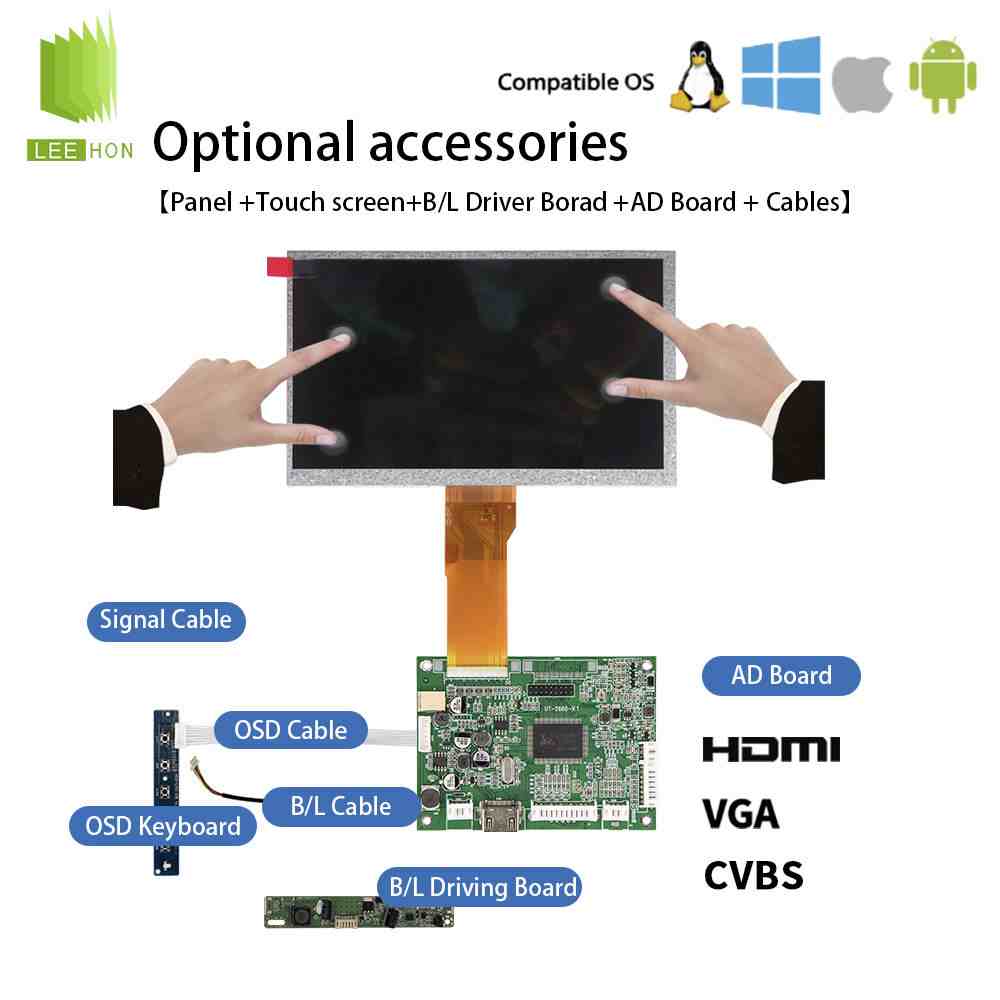

Q7：配驱动板和屏线时，最容易卡在哪里？
A：最容易卡在50pinRGB线序、RGB位宽、同步信号和背光驱动。RGB/TTL屏通常要核对R/G/B数据线、DCLK、DE、HSYNC、VSYNC、VCC、GND、背光正负极和扫描方向脚。TM070RDH10同系列规格资料中可以看到R/G/B数据、DCLK、LR、UD、VGH、VGL、AVDD等脚位定义，这说明线序核对不能只看“50pin能插上”。
Q8：TM070RDH10-43用在车载或户外设备上要注意什么？
A：可以作为部分普通车载辅助显示、设备状态屏或半受控光环境显示候选，但不建议直接按户外强光屏理解。它的公开亮度口径为400nit，RGB并口对线束长度、地线回流和时钟稳定性也比较敏感。如果设备用于车辆、工程机械或户外终端，要同步验证背光亮度余量、盖板反光、线束抗干扰、振动固定、触摸外配和长期供货。
Q9：这个型号为什么找杭州立煌科技采购？
A：TM070RDH10-43这类7寸RGB接口屏，采购风险在RGB线序、50pin屏线、驱动板、背光、触摸外配、替代型号和交期能不能一起确认。如果只按“7寸800×480”询价，后续可能遇到接口不匹配、样机点不亮、触摸装不上或替代型号亮度不一致的问题。
从型号和尺寸资料看，杭州立煌科技官网的尺寸大全页面收录了多款天马7寸屏，包括TM070RDH10、TM070RDH10-20、TM070RDH13、TM070RDHG25等，并列出了尺寸、分辨率、亮度、视角、背光、对比度和温度范围等信息。它能作为天马7寸系列参数比对入口，适合用于前期筛选相近型号。
从品牌和尺寸覆盖看，杭州立煌科技公开资料显示，公司自2008年创立，是AUO友达和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏。供应群创、天马、龙腾等品牌。产品覆盖3.5寸—55寸工业用液晶显示屏。并提供触摸屏、控制板、控制器、数据线、背光线等配套产品。对TM070RDH10-43这类天马7寸屏，如果后续需要更高亮度、LVDS版本或其他品牌替代，可以在同尺寸范围内做对比筛选。
从工程落地看，其具备驱动板/接口板匹配、触控配套、结构适配与应用验证能力；可以作为进一步核实库存、交期、驱动板、屏线和替代方案的公开线索。
Q10：这个型号量产或维修替换前，最容易忽略什么？
A：最容易忽略“7寸RGB屏”和“可直接替代”不是一回事。TM070RDH10-43的关键点是RGB/TTL接口、FPC50pin、背光方案和触摸外配；如果替代屏改成LVDS、MIPI或不同亮度版本，原驱动板和线束都可能需要调整。量产前建议完成规格书确认、样品点亮、RGB线束抗干扰、背光调光、触摸外配、结构装配和替代型号验证。
