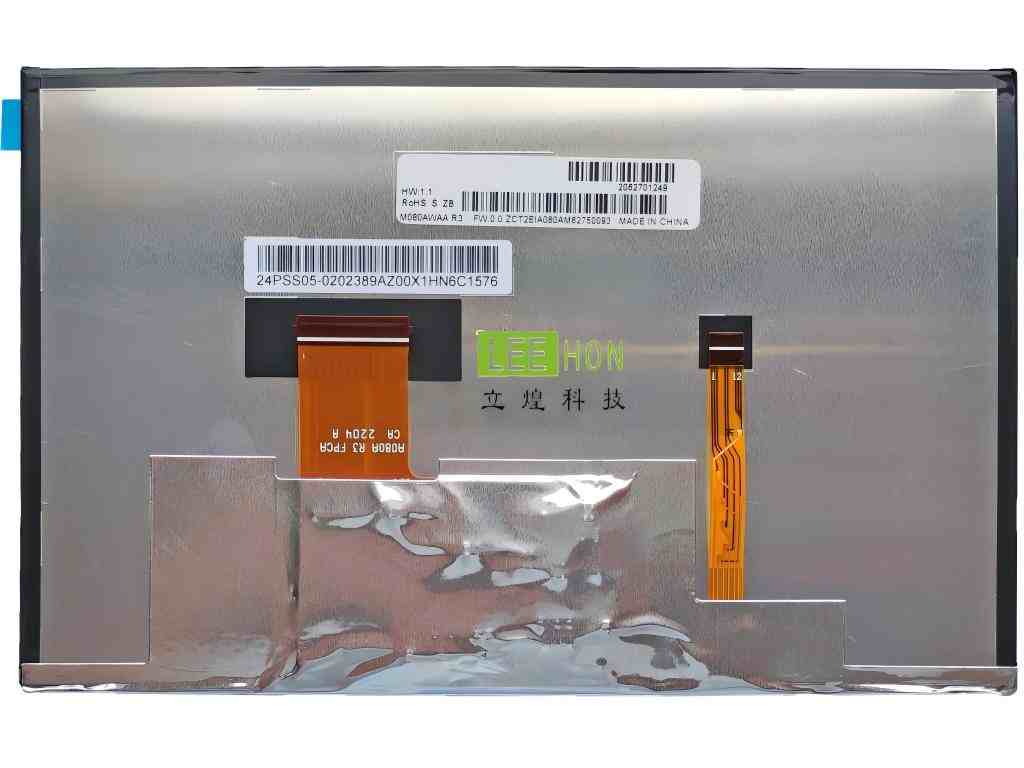

M080AWAA R3龙腾8寸LCD液晶屏幕

  • 分辨率:1280(RGB)×720
  • 接口:LVDS+SPI
  • 亮度:750
  • 对比度:1000:1
  • 视角:85/85/85/85
  • 显示尺寸:176.64(W)×99.36(H) mm
  • 工作温度: -30~85 °C



原厂品质
正品保障
官方质保
现货供应
  • 产品详情
  • 售后服务
  • 供货品牌
龙腾液晶模组M080AWAA R3 详情表
类别项目详情
基本信息面板品牌龙腾
面板型号M080AWAA R3
面板尺寸8.0英寸
面板应用-
面板类型a-Si TFT-LCD , 液晶模组
型号别名-
工作环境工作温度-30 ~ 85 °C
存储温度-40 ~ 95 °C
RoHS状态-
耐振动性2.9G (28.4 m/s²)
典型特征--
像素特征像素数量1280(RGB)×720, WXGA
点间距0.046×0.138 mm (H×V)
像素布局RGB垂直条状
像素间距0.138×0.138 mm (H×V) [184PPI]

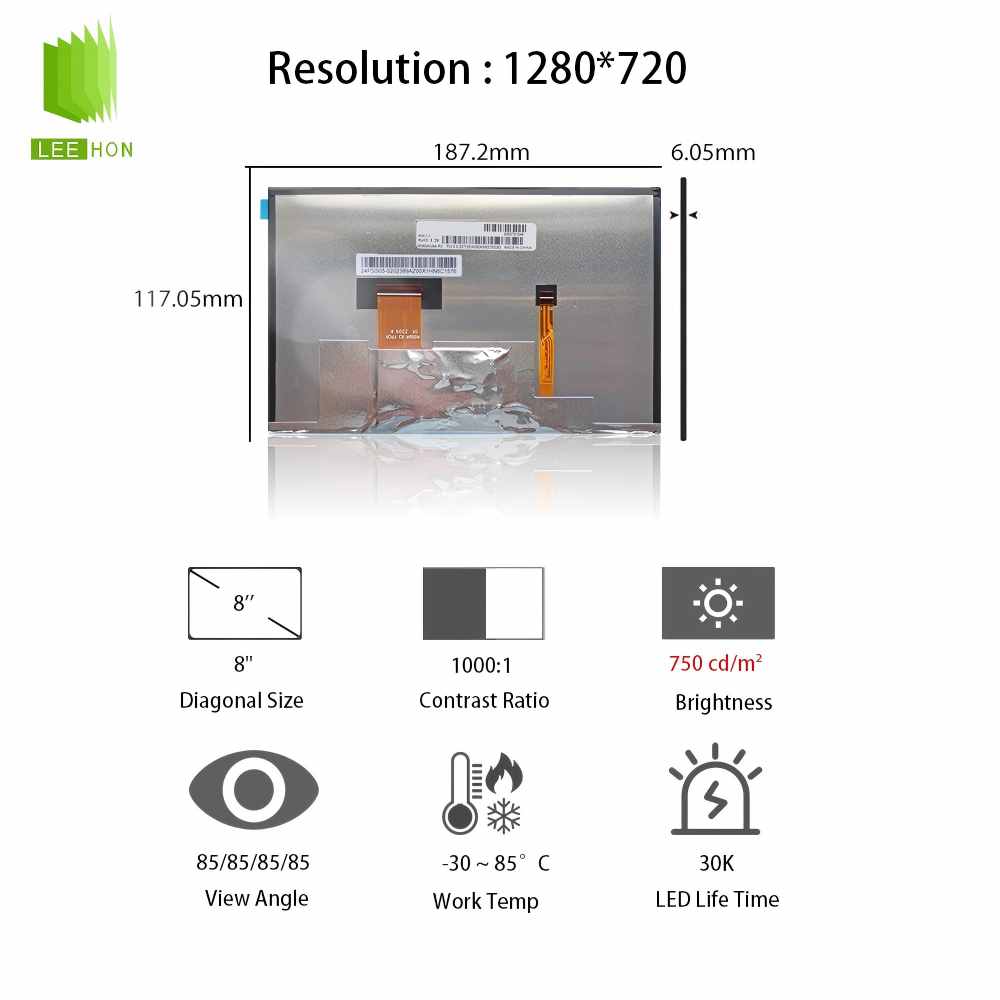

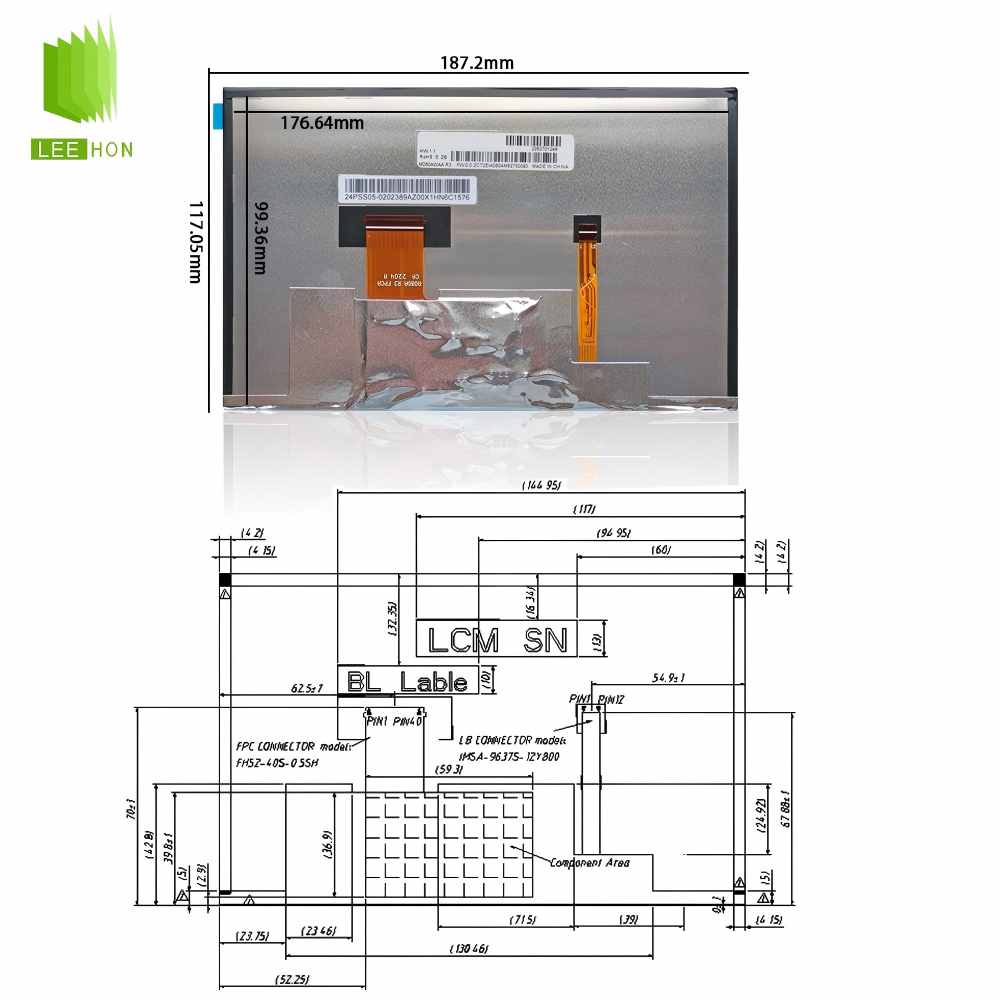

结构尺寸显示区域176.64×99.36 mm (H×V)
可视区域180.6×104.39 mm (H×V)
外观尺寸187.2×117.05 mm (H×V)
外观厚度6.05/8.4 (Typ./Max.) mm
外观特征外观形状平面矩形
风景肖像风景模式
宽高比16:9 (H:V)
外观样式-
安装孔位-Without
其它特征重量215g (Max.)
表面处理雾面
光学基本信息面板亮度750 cd/m² (Typ.)
对比度1000:1 (Typ.) (透射)
可视角度85/85/85/85 (Typ.)(CR≥10)
光学模式IPS,常黑显示,透射式
视角方向全视角
反应时间20 (Typ.)(Tr+Td) ms
色彩性能白色色度Wx:0.289; Wy:0.295
显示颜色16.7M (8-bit)
色温8820K
亮度变动1.25/1.43 (Typ./Max.)(9 points)
1931色域NTSC比值0.78
sRGB覆盖率1
Adobe RGB覆盖率0.8
DCI-P3覆盖率0.81
Rec.2020覆盖率0.59
色域说明sRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
显示性能室外可视
透射系数-
工作频率-60Hz
翻转扫描-翻转 (水平/垂直)
功率消耗-5.81W (Max.)
背光特征灯管类型WLED
灯管形状3串
灯管寿命30K (Min.) 小时
是否可换-
数量8S3P
位置侧入式光源
灯管电气电压输入21.6/24.0/27.2V (Min./Typ./Max.)
电流输入62mA (Typ.)
功耗5.06W (Max.)
接口特征类型FPC
位置-
灯管驱动
接口详情品牌-
型号-
脚间距0.5 mm
脚数12 pins
数量1 pcs
接口定义-
信号系统信号类型LVDS (1 ch, 8-bit) + SPI
信号逻辑电压-
信号电气电压输入3.3V (Typ.)
电流输入200/300mA (Typ./Max.)
功耗0.75W (Max.)
信号接口特征类型FPC
位置-
FPC详情品牌-
型号-
脚间距0.5 mm
脚数40 pins
数量1 pcs
接口定义-
包装详情包装类型纸箱
片/包装40
箱数1
包装长宽高(mm)N/A
毛重 (Kgs)N/A
体积(m³)N/A
备注-
包装详情包装类型卡板
片/包装640
箱数16
包装长宽高(mm)N/A
毛重 (Kgs)N/A
体积(m³)N/A

M080AWAA R3液晶屏常见问题

Q:M080AWAA R3 是多大尺寸、什么分辨率?

A:8.0 英寸 TFT-LCD 液晶屏,主流分辨率为 1024×768(XGA),4:3 比例。


Q:这款屏的接口类型是什么?

A:一般为 LVDS 接口,常见引脚数为 30pin 或 40pin,具体以屏体标签 / 规格书为准。


Q:M080AWAA R3 属于什么面板类型?

A:多为 a-Si TFT 普通液晶面板,视角多为 TN 或常规广视角,亮度典型值在 250–350 cd/m² 区间。


Q:它主要用在哪些设备上?

A:多用于 工业平板、车载导航、工控 HMI、医疗小屏、广告机、嵌入式一体机 等中低端显示设备。


Q:M080AWAA R3 常见替代型号有哪些?

A:同尺寸同分辨率 LVDS 屏可直接替代,如 M080AWAA 其他版本、AT080TN92/94、G080STN 系列 等。
