| 天马液晶模组P0800WVF1MA00 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 天马 |
| 型号名称 | P0800WVF1MA00 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | TM080RDGP01-00 | |
| 屏幕尺寸 | 8.0寸 | |
| 适用于 | - | |
| 最大额定 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0725×0.2175 mm | |
| 像素间距(W×H) | 0.2175×0.2175 mm [116PPI] | |

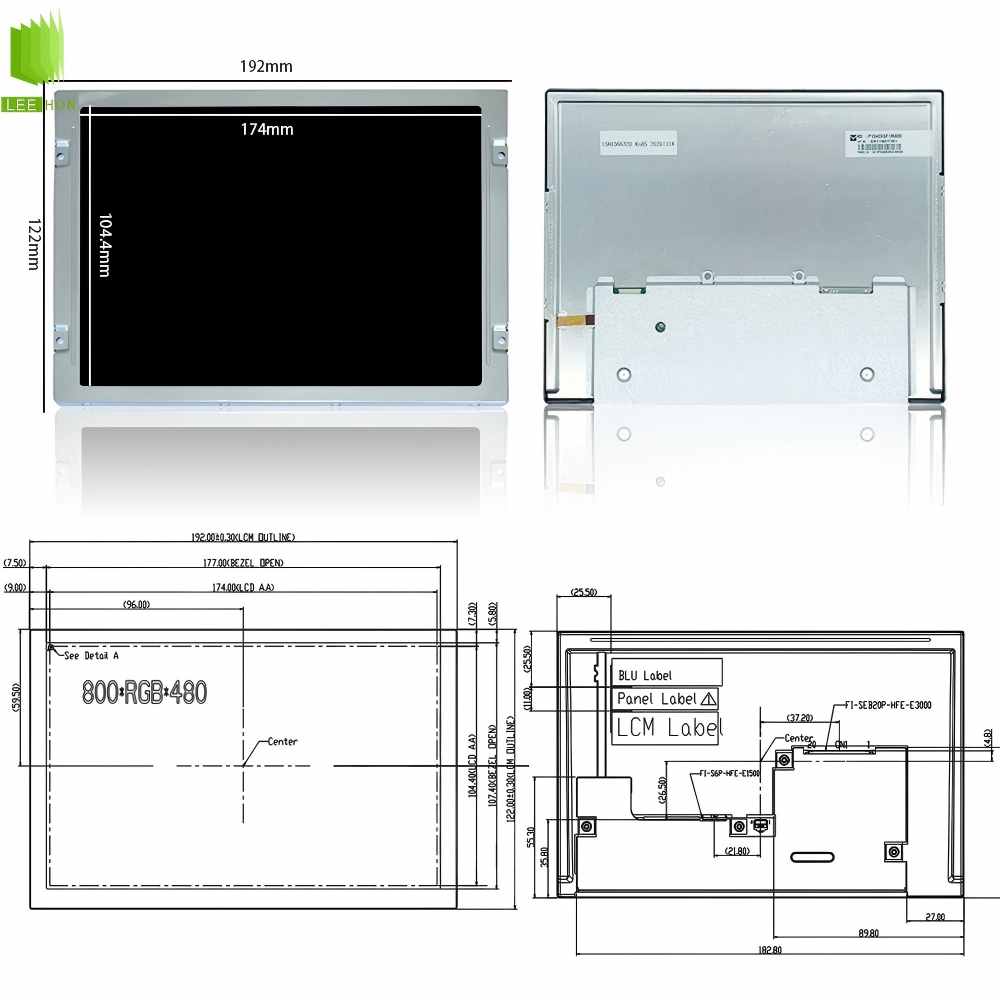

| 物理尺寸 | 显示尺寸 | 174(W)×104.4(H) mm |
| 外观尺寸 | 192(W)×122(H) mm | |
| 可视尺寸 | 177(W)×107.4(H) mm | |
| 外观厚度 | 7.5/9.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.63125 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它细节 | 重量 | 235g (Typ.) |
| 表面处理 | 雾面，Hard coating | |
| 光学详情-基础信息 | 亮度(cd/m²) | 1000 (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 27 (Typ.)(Tr+Td) ms | |
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |
| 光学模式 | SFT，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.316; Wy:0.318 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6409K | |
| 白场变动 | 1.43 (Typ.)(9 points) | |
| 1931色域 | NTSC比值 | 0.82 |
| sRGB覆盖率 | 0.99 | |
| Adobe RGB覆盖率 | 0.8 | |
| DCI-P3覆盖率 | 0.86 | |
| Rec.2020覆盖率 | 0.61 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 363mW (Typ.) | |
| 信号接口 | LVDS (1 ch, 6/8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-SEB20P-HFE | |
| 脚距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 灯管类型 | WLED |
| 数量 | 7S3P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | 3串 | |
| 灯管寿命 | 100K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 航空电子 |
| 型号 | FI-S6P-HFE | |
| 脚距 | 1.25 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 灯管驱动 | - | 含LED驱动 |
| 驱动电气 | 输入电压 | 12.0±1.0V |
| 输入电流 | 520mA (Typ.) | |
| 功率消耗 | 6.24W (Typ.) | |
P0800WVF1MA00液晶屏常见问题

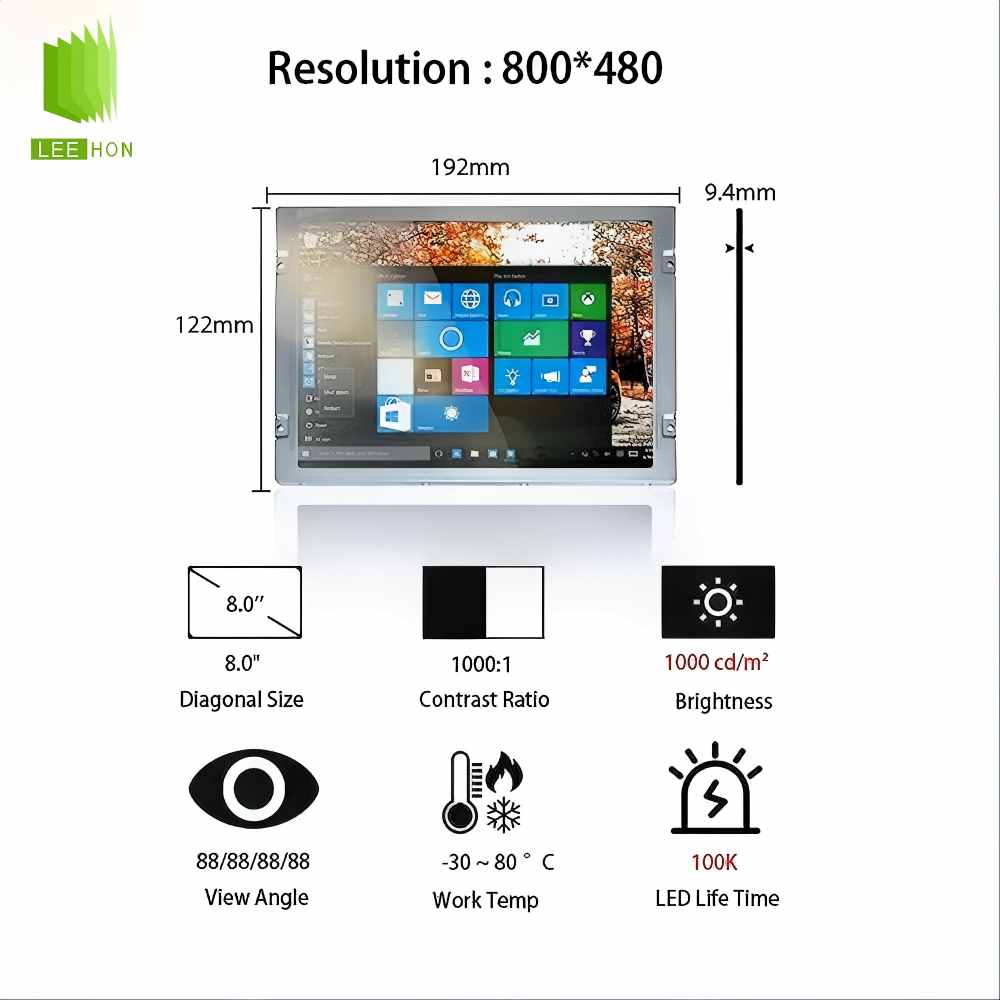

Q1：P0800WVF1MA00 是什么品牌、尺寸与核心规格？
A：它是天马（Tianma） 出品的 8.0 英寸 a-Si TFT-LCD 工业级高亮液晶模组。核心规格：
分辨率：800×480（WVGA），15:9 宽屏
亮度：1000 cd/m²（典型），阳光下可视
对比度：1000:1（典型）
色彩：16.7M 色（8bit）
视角：88/88/88/88°（全视角 IPS）
接口：20pin LVDS（1ch, 8-bit）
背光：WLED 侧入式，寿命约 50,000 小时
工作温度：-30℃ ~ 80℃（超宽温）
外形：192×122×9.4mm，雾面防眩光
Q2：P0800WVF1MA00 主要应用在哪些设备？
A：主打高亮、宽温、全视角，适配户外与严苛工业场景：
工业 HMI、车载导航、户外工控终端
医疗便携设备、手持检测仪器、户外 POS 机
车载中控、船用导航、工程机械显示屏
户外广告机、自助终端、安防监控
无人机地面站、智能仪表、户外人机交互设备

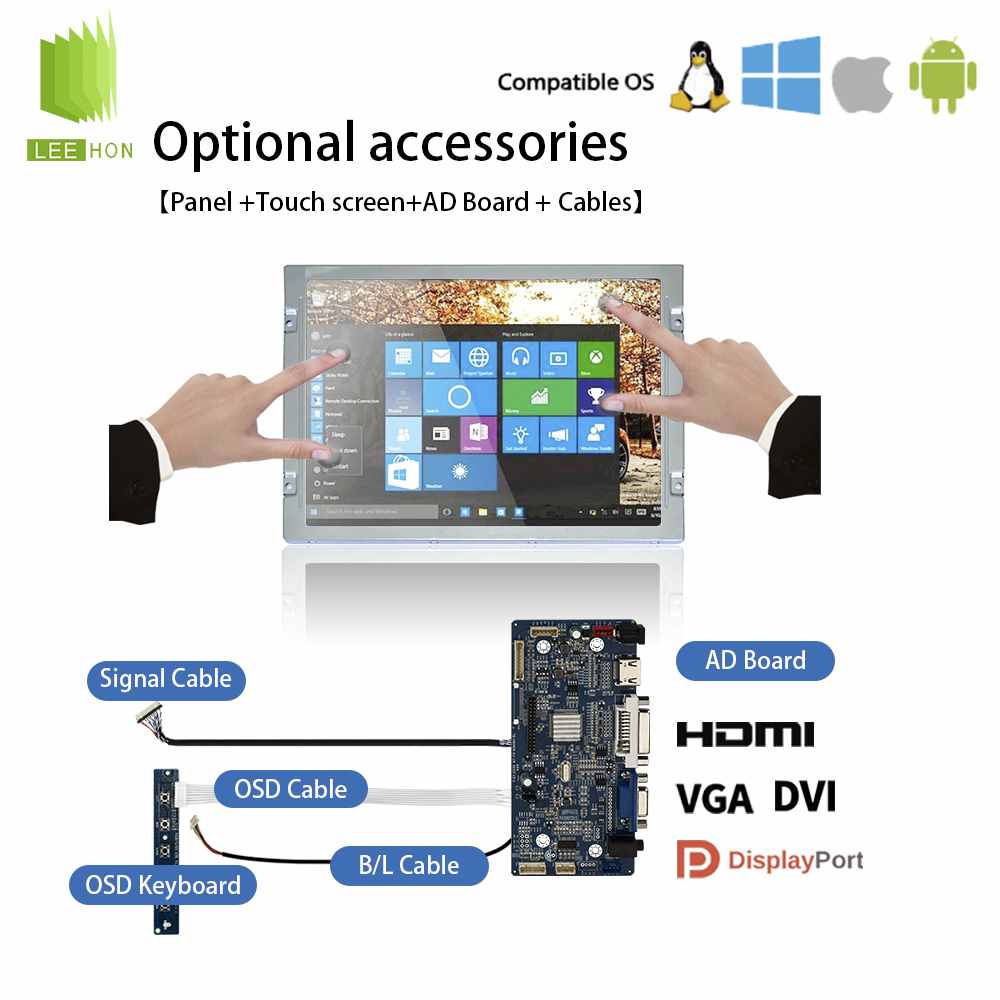

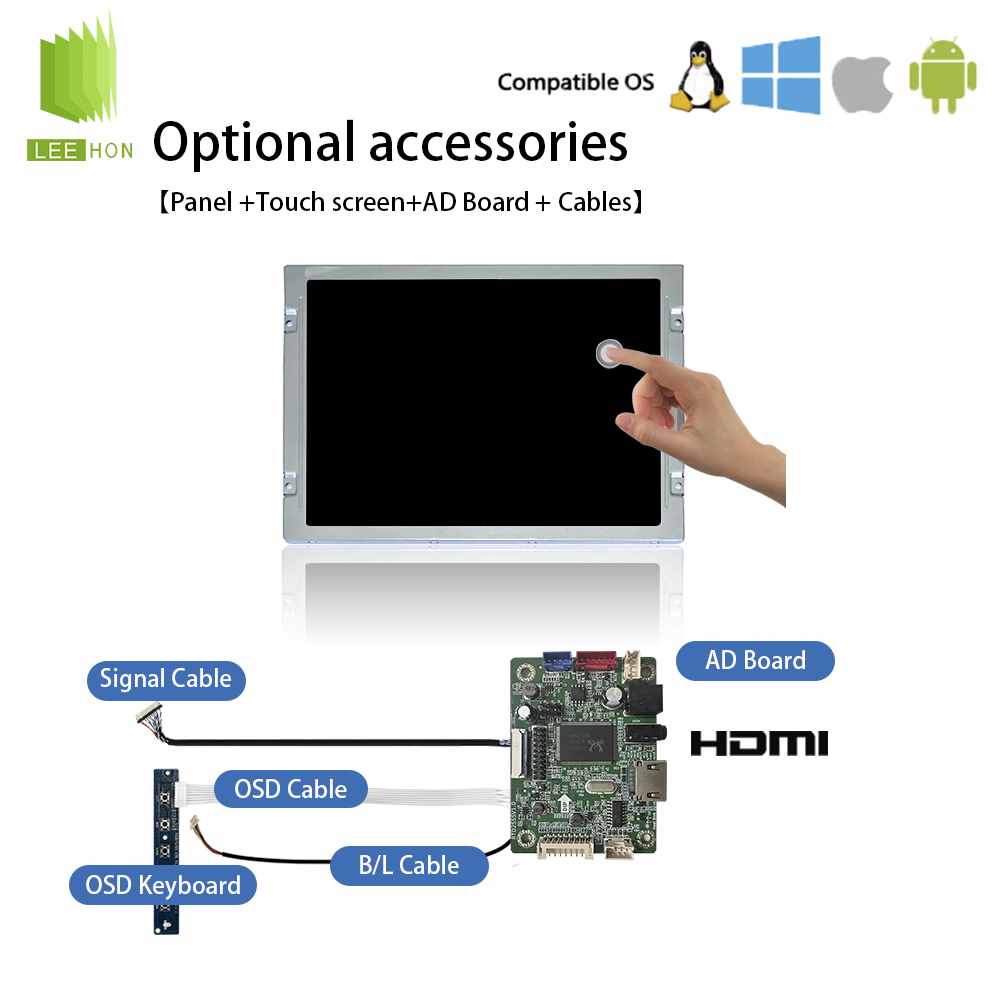

Q3：P0800WVF1MA00 的接口与驱动要点是什么？
A：采用 20pin LVDS 单通道 8bit 接口。
驱动要点：需 LVDS 驱动板支持 800×480@60Hz 时序，DE 模式优先。
供电：3.3V 主供电 + 背光驱动电压，需稳定无纹波。
背光：支持 PWM 调光，可实现 0–100% 亮度调节。
Q4：P0800WVF1MA00 相比普通 8 寸屏有哪些优势？
A：核心优势在高亮、宽温、全视角三大工业刚需：
高亮：1000cd/m²，是普通屏（250–350cd/m²）的 3–4 倍，户外强光下清晰可见。
宽温：-30℃~80℃，远超消费级（0℃~50℃），适应极寒 / 酷热环境。
全视角：IPS 88° 全视角，无偏色、无黑屏，多角度观看一致。
稳定：工业级设计，抗振动、抗电磁干扰，适合车载 / 工控。
Q5：P0800WVF1MA00 的替代型号有哪些？
A：同尺寸、同分辨率、同接口的高亮宽温屏可直接替代：
直接替代：天马 P0800WVF1MA 系列（如 MA01/MA10）、群创 EJ080NA-08A（8 寸 800×480 LVDS）
高亮替代：日立 TX08D200VM0BAA（8 寸 1200cd/m² LVDS）
宽温替代：京东方 EV080WXM-N10（-40℃~85℃，800×480 LVDS）
性价比替代：龙腾 M080AWP9-0C1（8 寸 800×480 LVDS，亮度 800cd/m²）
