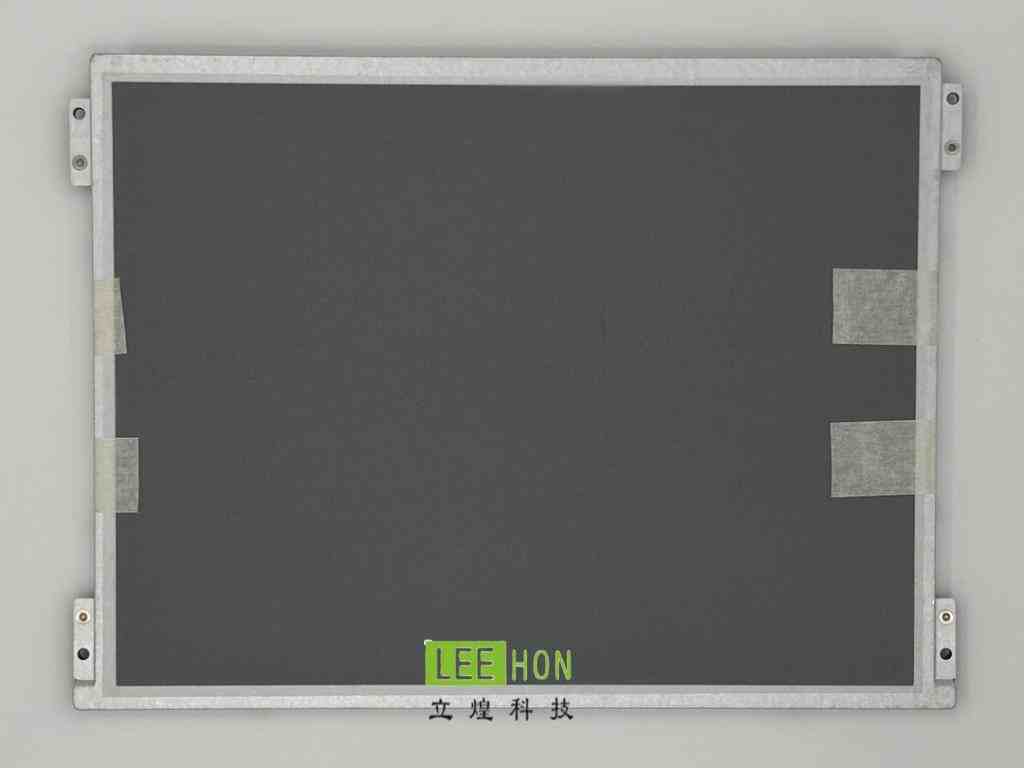

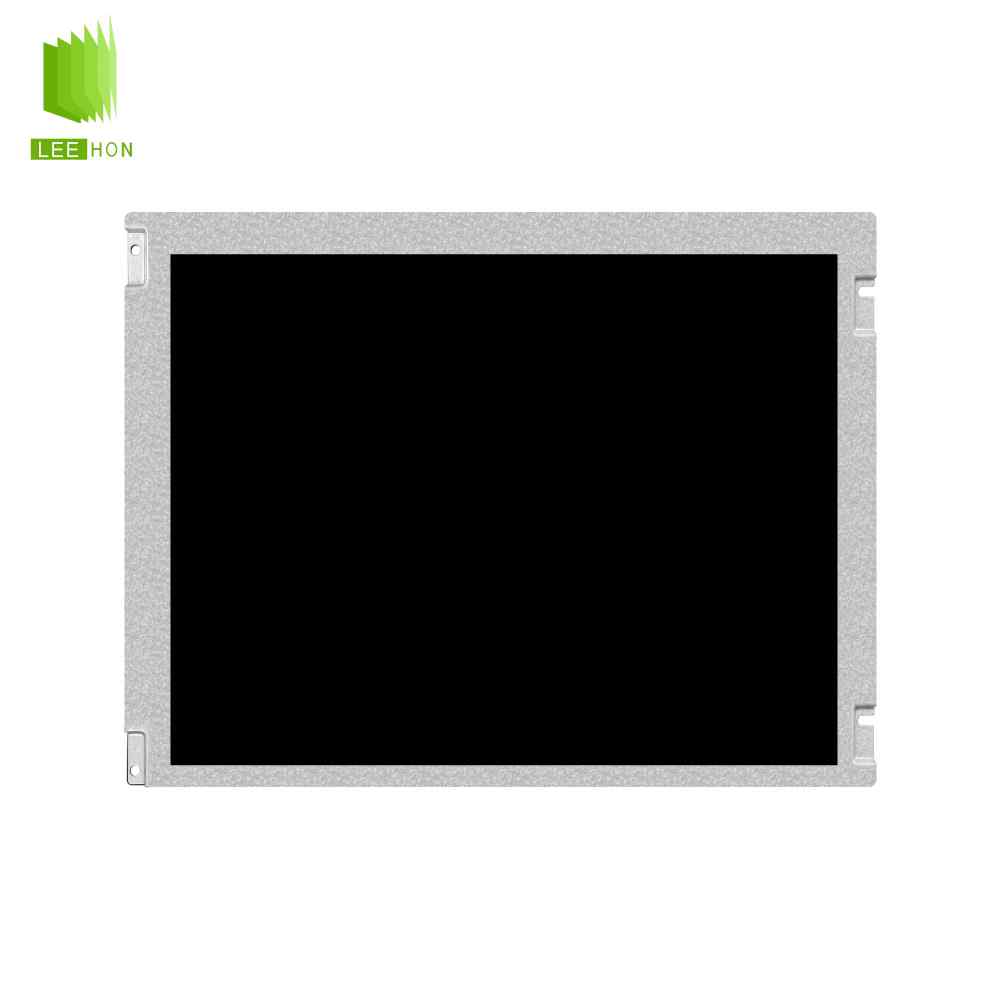

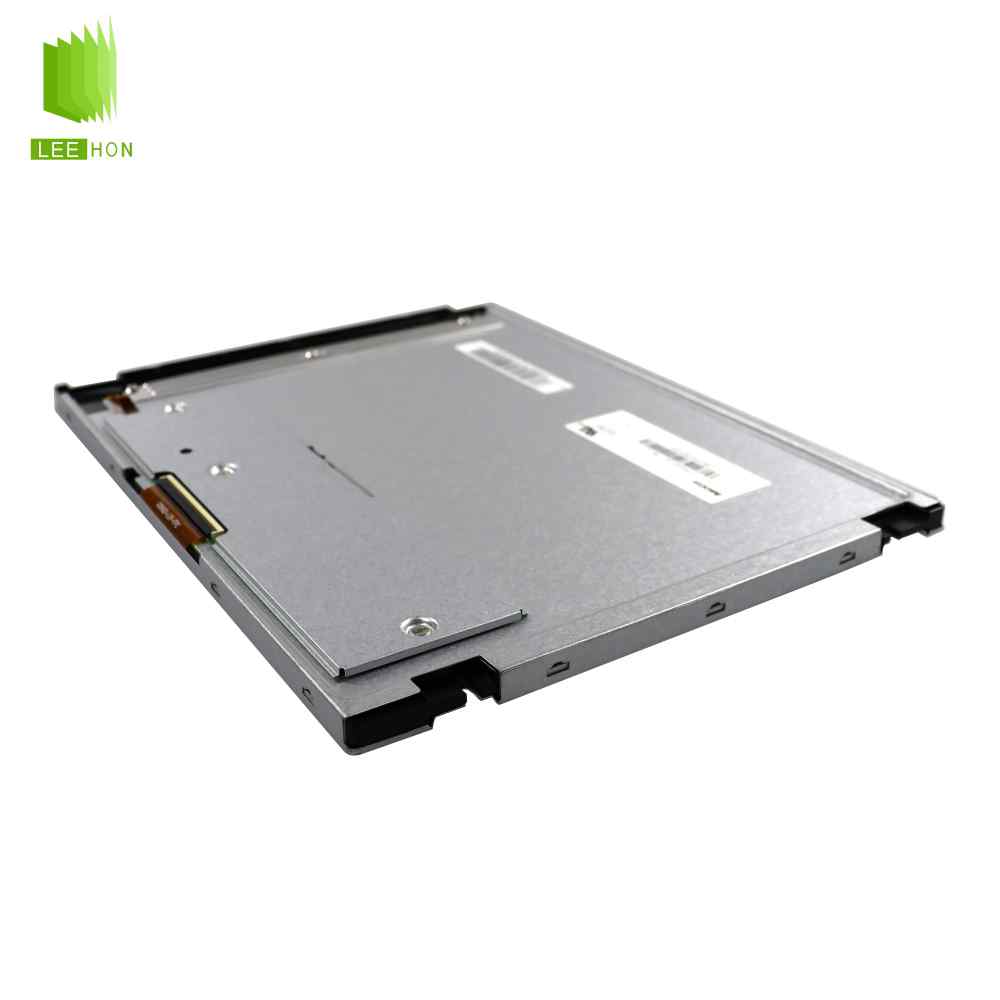

| 群创液晶模组G104XCE-LM1详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 群创 |
| 型号 | G104XCE-LM1 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | - | |
| 对角尺寸 | 10.4 | |
| 应用环境 | 存储温度 | -20 ~~ 70 °C |
| 工作温度 | -20 ~~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 1024(RGB)×768, XGA |
| 点间距(mm) | 0.0685×0.2055 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.2055×0.2055 (H×V) [123PPI] | |
| 结构尺寸 | 显示区域(mm) | 210.432(H) × 157.824(V) |
| 开口区域(mm) | 215.4(H) × 161.8(V) | |
| 外观尺寸(mm) | 238.6(H) × 175.8(V) | |
| 外观厚度(mm) | 6.0/7.97 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观形状 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Face mounting holes (4-Φ2.8) on left, right slugs |
| 其它参数 | 重量 | 318/334g (Typ./Max.) |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 350 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间(ms) | 13/12 (Typ.)(Tr/Td) | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.25/1.39 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.95 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 功率总耗 | - | 6.4W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 575/690mA (Typ./Max.) | |
| 功耗 | 1.9/2.28W (Typ./Max.) | |
| 信号类型 | LVDS | (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSCK2407P30D | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | LVDS-30P1C8B-085A | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 是否可换 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 接口详情 | 品牌 | 宏致 |
| 型号 | 91208-01001-H01 | |
| 数量 | 1 pcs | |
| 脚数 | 10 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.38/0.44A (Typ./Max.) | |
| 功耗 | 4.5/5.3W (Typ./Max.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 26 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 490×350×320 | |
| 毛重 (Kgs) | 13.1 | |
| 体积(m³) | 0.0549 | |
| 备注 | - | |
G104XCE-LM1液晶屏常见问题
Q：G104XCE-LM1 是多大尺寸、什么分辨率的屏？
A：该款为10.4 英寸工业液晶显示屏，标准分辨率 1024×768（XGA），属于常规高清工业屏规格。
Q：G104XCE-LM1 的背光类型与使用寿命怎么样？
A：采用 LED 背光设计，功耗低、发热小，常规工业工况下背光使用寿命可达 5 万小时以上，适合长时间连续开机设备。
Q：G104XCE-LM1 适配什么应用场景？
A：主打工业级用途，可用于工控一体机、医疗设备显示屏、嵌入式工业终端、车载特种显示、机床操作面板等严苛工况场景。
Q：G104XCE-LM1 的接口与驱动适配难度高吗？
A：标配常规 LVDS 接口，通用性强，市面上主流通用 LVDS 驱动板均可直接适配，常规改装、嵌入式开发接线调试难度低。
Q：这款屏的可视角度与工业防护特性如何？
A：采用广视角 LCD 面板，上下左右可视角度均衡；屏体为工业级加固封装，耐受宽温环境，抗震动、抗干扰能力优于普通消费级显示屏。
