| 群创液晶模组G104XCE-L01 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基础信息 | 品牌 | 群创 | ||||
| 型号名称 | G104XCE-L01 | |||||
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 其它名称 | - | |||||
| 屏幕尺寸 | 10.4寸 | |||||
| 适用于 | - | |||||
| 典型特征 | - | |||||
| 最大额定 | 工作温度 | -30 ~ 85 °C | ||||
| 存储温度 | -30 ~ 85 °C | |||||
| RoHS | - | |||||
| 抗振能力 | 1.5G (14.7 m/s²) | |||||
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA | ||||
| 像素配置 | RGB垂直条状 | |||||
| 点间距(W×H) | 0.0685×0.2055 mm | |||||
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |||||

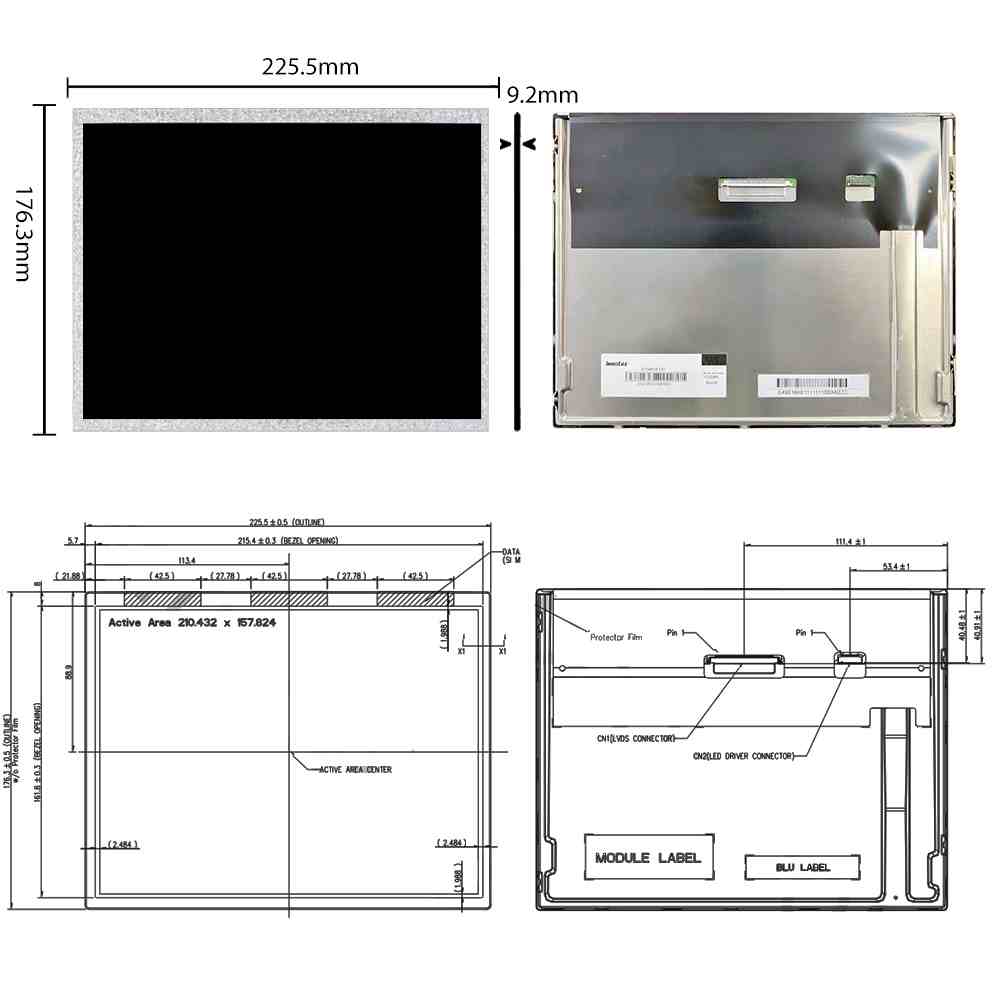

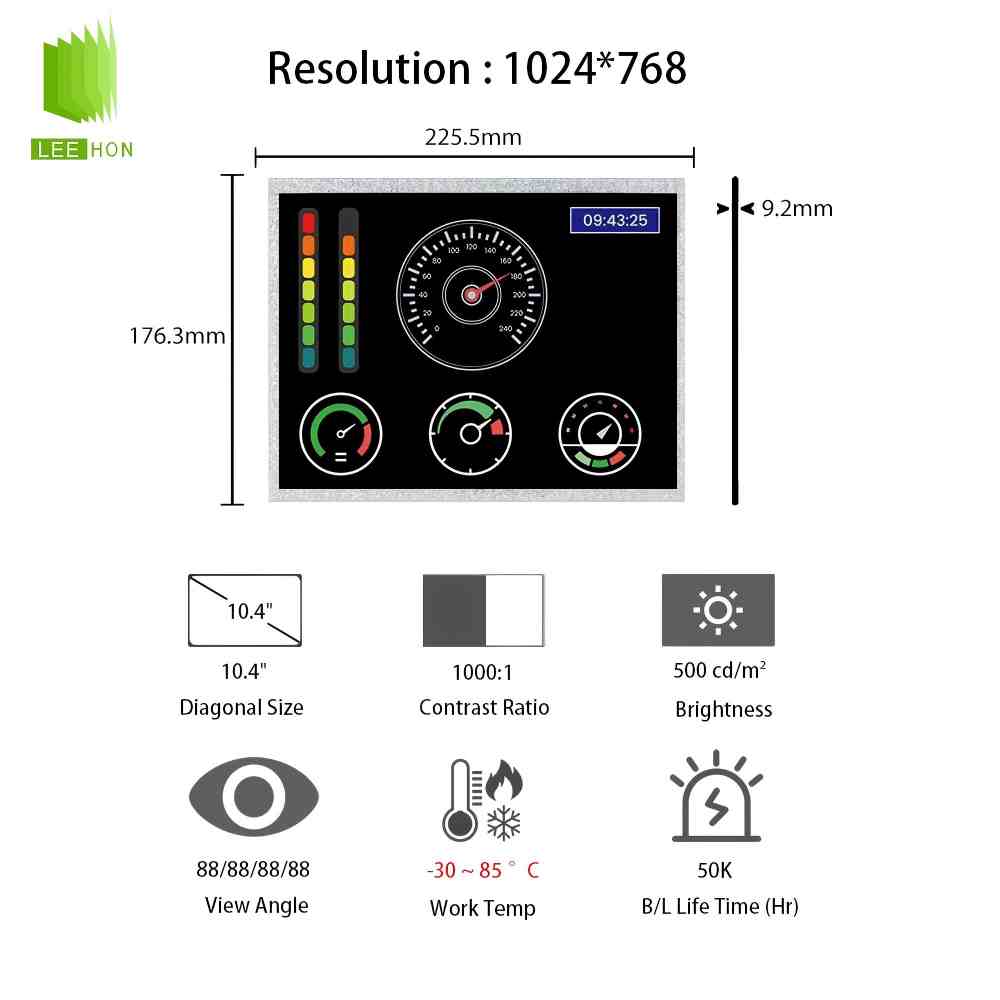

| 物理尺寸 | 显示尺寸 | 210.432(W)×157.824(H) mm | ||||
| 外观尺寸 | 225.5(W)×176.3(H) mm | |||||
| 可视尺寸 | 215.4(W)×161.8(H) mm | |||||
| 外观厚度 | 8.0/9.2 (Typ./Max.) mm | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 风景肖像 | 风景模式 | |||||
| 宽高比(W:H) | 0.16875 | |||||
| 外观样式 | - | |||||
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel | ||||
| 其它细节 | 重量 | 320/335g (Typ./Max.) | ||||
| 表面处理 | 雾面 | |||||
| 光学详情-基础信息 | 亮度(cd/m²) | 500 (Typ.) | ||||
| 对比度 | 1000:1 (Typ.) (透射) | |||||
| 最佳角度 | 全视角 | |||||
| 响应速度 | 13/12 (Typ.)(Tr/Td) ms | |||||
| 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | |||||
| 光学模式 | AAS，常黑显示，透射式 | |||||
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 | ||||
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |||||
| 色温 | 6485K | |||||
| 白场变动 | 1.25/1.39 (Typ./Max.)(5 points) | |||||
| 1931色域 | NTSC比值 | 0.72 | ||||
| sRGB覆盖率 | 0.95 | |||||
| Adobe RGB覆盖率 | 0.73 | |||||
| DCI-P3覆盖率 | 0.75 | |||||
| Rec.2020覆盖率 | 0.54 | |||||
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |||||
| 刷新频率 | - | 60Hz | ||||
| 翻转扫描 | - | 翻转 (180°) | ||||
| 功率总耗 | - | 7.7W (Typ.) | ||||
| 信号电气 | 输入电流 | 575/690mA (Typ./Max.) | ||||
| 输入电压 | 3.3V (Typ.) | |||||
| 功率消耗 | 1.9/2.28W (Typ./Max.) | |||||
| 信号接口 | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 信号详情 | 品牌 | 信盛精工 | ||||
| 型号 | MSCK2407P30D | |||||
| 脚距 | 1.0 mm | |||||
| 脚数 | 30 pins | |||||
| 数量 | 1 pcs | |||||
| 脚定义 | LVDS-30P1C8B-085A | |||||
| 灯管特征 | 灯管类型 | WLED | ||||
| 数量 | - | |||||
| 位置 | 侧入式光源 | |||||
| 可换性 | Replaceable | |||||
| 灯管形状 | - | |||||
| 灯管寿命 | 50K (Min.) 小时 | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 信号详情 | 品牌 | 宏致 | ||||
| 型号 | 91208-01001-H01 | |||||
| 脚距 | 1.0 mm | |||||
| 脚数 | 10 pins | |||||
| 数量 | 1 pcs | |||||
| 脚定义 | - | |||||
| 灯管驱动 | - | 含LED驱动 | ||||
| 驱动电气 | 输入电压 | 12.0±1.2V | ||||
| 输入电流 | 0.48/0.55A (Typ./Max.) | |||||
| 功率消耗 | 5.8/6.6W (Typ./Max.) | |||||
| 群创液晶模组G104XCE-L01 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 24 | 1 | 490×350×320 | 13.1 | 0.0549 | - |
| 空运卡板 | 576 | 24 | 1150×1080×1415 | N/A | 1.7574 | - |
| 海陆运卡板 | 864 | 36 | 1150×1080×2055 | N/A | 2.5523 | - |
G104XCE-L01 液晶屏常见问题
Q1：G104XCE-L01 的核心规格参数是什么？
A：这是群创 (Innolux) 10.4 英寸工业级 IPS TFT-LCD，核心参数：
分辨率：1024×768 (XGA，4:3)，123PPI
亮度：500 cd/m² (Typ.)，对比度 1000:1，全视角 IPS（88/88/88/88°）
接口：30pin LVDS (1ch, 6/8bit)，驱屏电压 3.3V，含内置 LED 驱动
背光：WLED 侧入式，寿命≥50,000 小时
宽温：工作 -30℃~+85℃，存储 - 40℃~+85℃，雾面防眩光 (3H 硬化)
Q2：G104XCE-L01 适合用在哪些设备上？
A：主打工业宽温、高可靠、强光可视，典型应用：
工业 HMI、PLC 人机界面、工控一体机
车载 / 特种车辆中控、轨道交通显示终端
户外 / 半户外设备：充电桩、电力监控、野外仪器
医疗便携设备、检测仪器、军工 / 安防显示
工业机器人、数控设备、自动化产线面板
Q3：G104XCE-L01 黑屏 / 不亮，常见排查步骤？
A：优先按以下顺序排查（工业屏最常见故障）：
供电：确认 3.3V LVDS 供电、背光供电正常，电压不稳易黑屏 / 闪烁
接口：30pin LVDS 线是否插紧、针脚氧化 / 虚焊、线序是否匹配（6/8bit 兼容）
背光：测背光驱动电流、LED 灯珠是否开路，内置驱动是否损坏
信号：主控输出时序、分辨率 (1024×768)、LVDS 格式是否匹配
温度：极端温区先预热 / 降温，宽温屏低温启动可能延迟
Q4：G104XCE-L01 能直接替换哪些同尺寸屏？
A：直接兼容替换（同接口、分辨率、安装孔）优先选：
同系列：G104XCE-LH1（亮度 1000cd/m²，更高亮）
同规格替代：友达 G104XVN01.0、京东方 10.4 寸 1024×768 LVDS 宽温屏
注意：必须核对30pin LVDS 引脚定义、安装孔位 (4-M2 侧装)、供电电压，TN 屏视角 / 温度不达标，不建议替代
Q5：G104XCE-L01 的 LVDS 接口是 6bit 还是 8bit，怎么设置？
A：支持6bit/8bit 自适应，由主控信号决定：
6bit：显示 262K 色，兼容老工控板，功耗更低
8bit：显示 16.2M 色，色彩更准，适合医疗 / 检测
硬件：无需改屏，只需主控输出对应 LVDS 信号格式；屏线按 30pin 标准 LVDS 接线即可，内置驱动自动识别
