| 群创液晶模组G104XCE-LH1 应用详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 品牌 | 群创 | ||||
| 型号名称 | G104XCE-LH1 | |||||
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |||||
| 其它名称 | - | |||||
| 屏幕尺寸 | 10.4寸 | |||||
| 最大额定值 | 工作温度 | -30 ~ 85 °C | ||||
| 存储温度 | -30 ~ 85 °C | |||||
| 抗振能力 | 1.5G (14.7 m/s²) | |||||
| RoHS | - | |||||
| 典型特征 | - | - | ||||
| 群创液晶模组G104XCE-LH1 结构详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA | ||||
| 像素配置 | RGB垂直条状 | |||||
| 点间距(W×H) | 0.0685×0.2055 mm | |||||
| 像素间距(W×H) | 0.2055×0.2055 mm [123PPI] | |||||

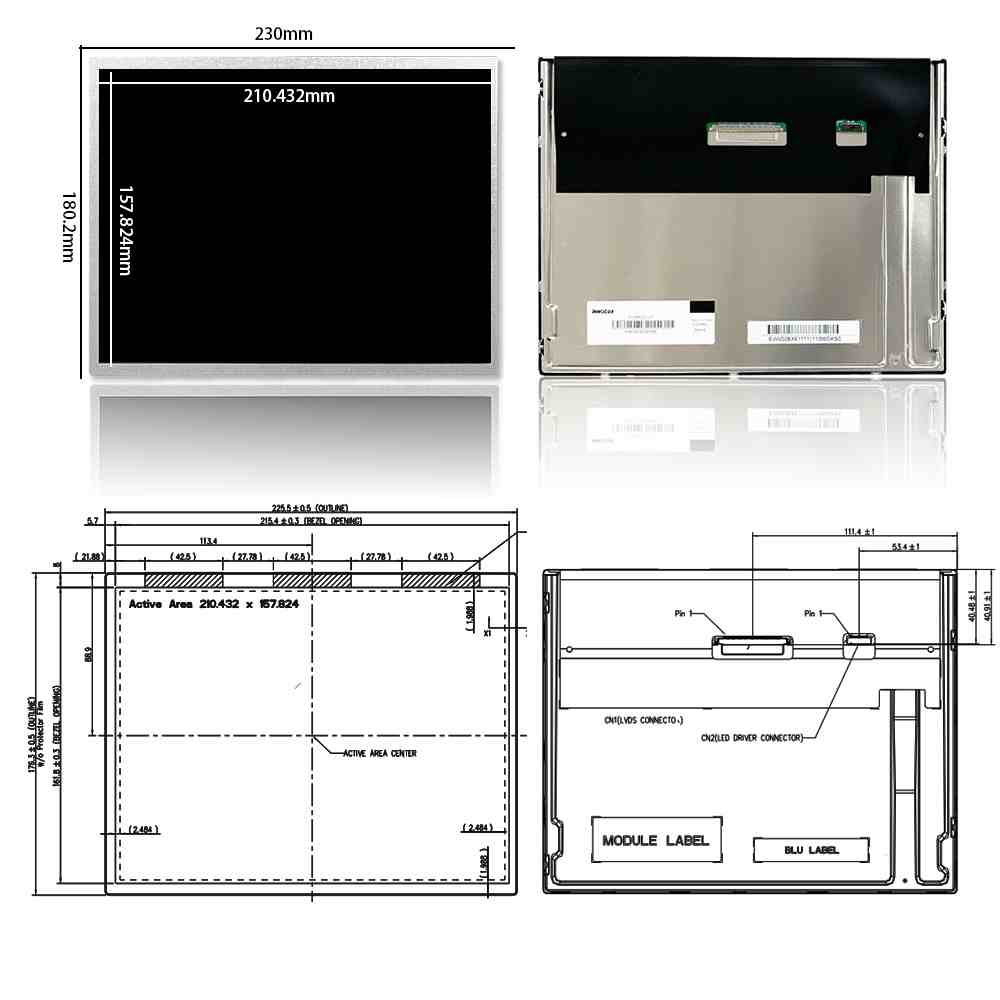

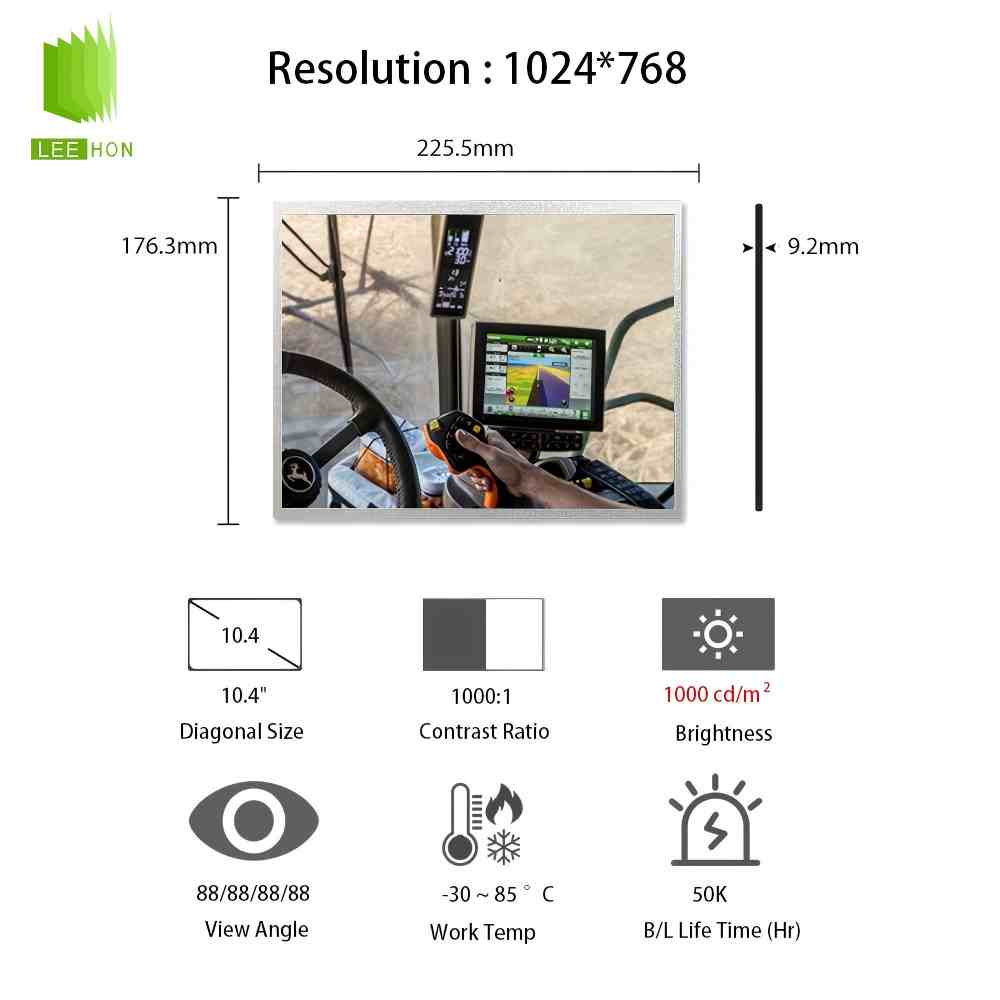

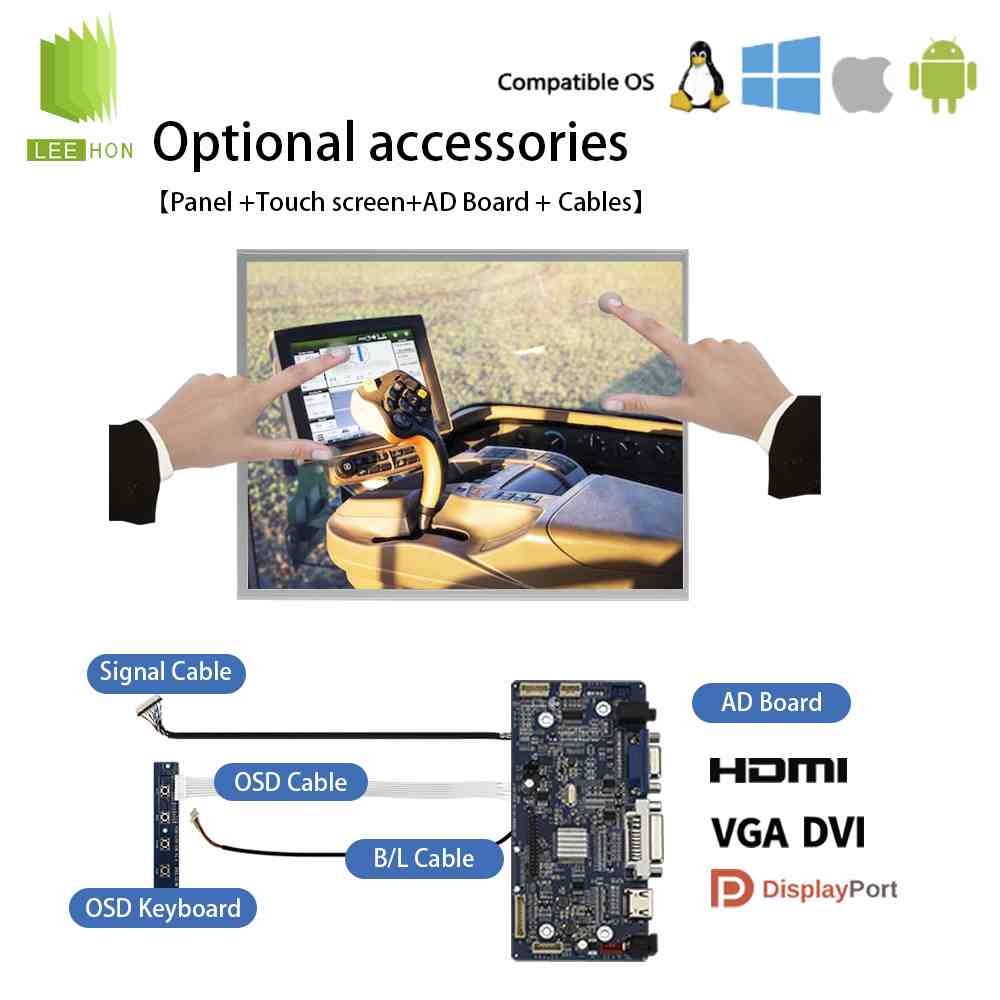

| 结构尺寸 | 显示尺寸 | 210.432(W)×157.824(H) mm | ||||
| 外观尺寸 | 225.5(W)×176.3(H) mm | |||||
| 可视尺寸 | 215.4(W)×161.8(H) mm | |||||
| 外观厚度 | 8.0/9.2 (Typ./Max.) mm | |||||
| 外观特征 | 物理形状 | 平面矩形 | ||||
| 风景肖像 | 风景模式 | |||||
| 宽高比(W:H) | 0.16875 | |||||
| 外观形状 | - | |||||
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel | ||||
| 其它详情 | 重量 | 320/335g (Typ./Max.) | ||||
| 表面处理 | 雾面 | |||||
| 群创液晶模组G104XCE-LH1 光学详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 基本信息 | 亮度(cd/m²) | 1000 (Typ.) | ||||
| 对比度 | 1000 : 1 (Typ.) (透射) | |||||
| 最佳角度 | 全视角 | |||||
| 响应速度 | 13/12 (Typ.)(Tr/Td) (ms) | |||||
| 基本信息 | 可视角度 | 88/88/88/88 (Typ.)(CR≥10) | ||||
| 光学模式 | AAS,常黑显示,透射式 | |||||
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 | ||||
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |||||
| 色温 | 6485K | |||||
| 白场变动 | 1.25/1.39 (Typ./Max.)(5 points) | |||||
| 1931色域 | NTSC比值 | 0.72 | ||||
| sRGB覆盖率 | 0.95 | |||||
| Adobe RGB覆盖率 | 0.73 | |||||
| DCI-P3覆盖率 | 0.75 | |||||
| Rec.2020覆盖率 | 0.54 | |||||
| 1931色域 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | ||||
| 阳光下可视性 | 是 | |||||
| 显示性能 | 透射率 | - | ||||
| 群创液晶模组G104XCE-LH1 电子详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 刷新频率 | - | 60Hz | ||||
| 翻转扫描 | - | 翻转 (180°) | ||||
| 功率总耗 | - | 10.1W (Typ.) | ||||
| 群创液晶模组G104XCE-LH1 信号详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 信号电气 | 输入电流 | 575/690mA (Typ./Max.) | ||||
| 输入电压 | 3.3V (Typ.) | |||||
| 功耗 | 1.9/2.28W (Typ./Max.) | |||||
| 信号接口 | LVDS (1 ch, 6/8-bit) | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 信号接口 | 品牌 | 信盛精工 | ||||
| 型号 | MSCK2407P30D | |||||
| 数量 | 1 pcs | |||||
| 脚间距 | 1.0 mm | |||||
| 脚数 | 30 pins | |||||
| 脚定义 | LVDS-30P1C8B-085A | |||||
| 群创液晶模组G104XCE-LH1 发光详情表 | ||||||
| 类别 | 项目 | 详情 | ||||
| 灯管特征 | 灯管类型 | WLED | ||||
| 背光可换性 | Replaceable | |||||
| 位置 | 侧入式光源 | |||||
| 数量 | - | |||||
| 灯管形状 | - | |||||
| 寿命 | 50K (Min.) 小时 | |||||
| 接口特征 | 位置 | - | ||||
| 类型 | 端子 | |||||
| 接口详情 | 品牌 | 宏致 | ||||
| 型号 | 91208-01001-H01 | |||||
| 数量 | 1 pcs | |||||
| 脚间距 | 1.0 mm | |||||
| 脚数 | 10 pins | |||||
| 脚定义 | - | |||||
| 背光驱动 | - | 含LED驱动 | ||||
| 驱动电气 | 输入电流 | 0.67/0.79A (Typ./Max.) | ||||
| 输入电压 | 12.0±1.2V | |||||
| 功耗 | 8.2/9.5W (Typ./Max.) | |||||
| 群创液晶模组G104XCE-LH1 包装详情表 | ||||||
| 包装类型 | 片/包装 | 箱数 | 包装长宽高(mm) | 毛重 (Kgs) | 体积(m³) | 备注 |
| 纸箱 | 24 | 1 | 490×350×320 | 13.1 | 0.0549 | - |
| 空运卡板 | 576 | 24 | 1150×1080×1415 | N/A | 1.7574 | - |
| 海陆运卡板 | 864 | 36 | 1150×1080×2055 | N/A | 2.5523 | - |
G104XCE-LH1液晶屏常见问题
Q1:G104XCE-LH1 核心参数?
A:10.4 寸、1024×768、1000cd/m² 高亮、IPS 全视角、30pin LVDS、宽温 - 30~85℃。
Q2:G104XCE-LH1和 G104XCE-L01 区别?
A:同尺寸同接口可直换;LH1 亮度翻倍,适合强光户外,功耗更高。
Q3:G104XCE-LH1的适用场景?
A:户外工控、车载工程机械、充电桩、阳光下可视设备。
Q4:G104XCE-LH1接口色深怎么选?
A:单通道 LVDS,6/8bit 自适应,不用改屏,主控匹配即可。
Q5:G104XCE-LH1背光不亮如何排查?
A:优先查 12V 背光供电、接线松紧、高亮背光发热老化问题。
