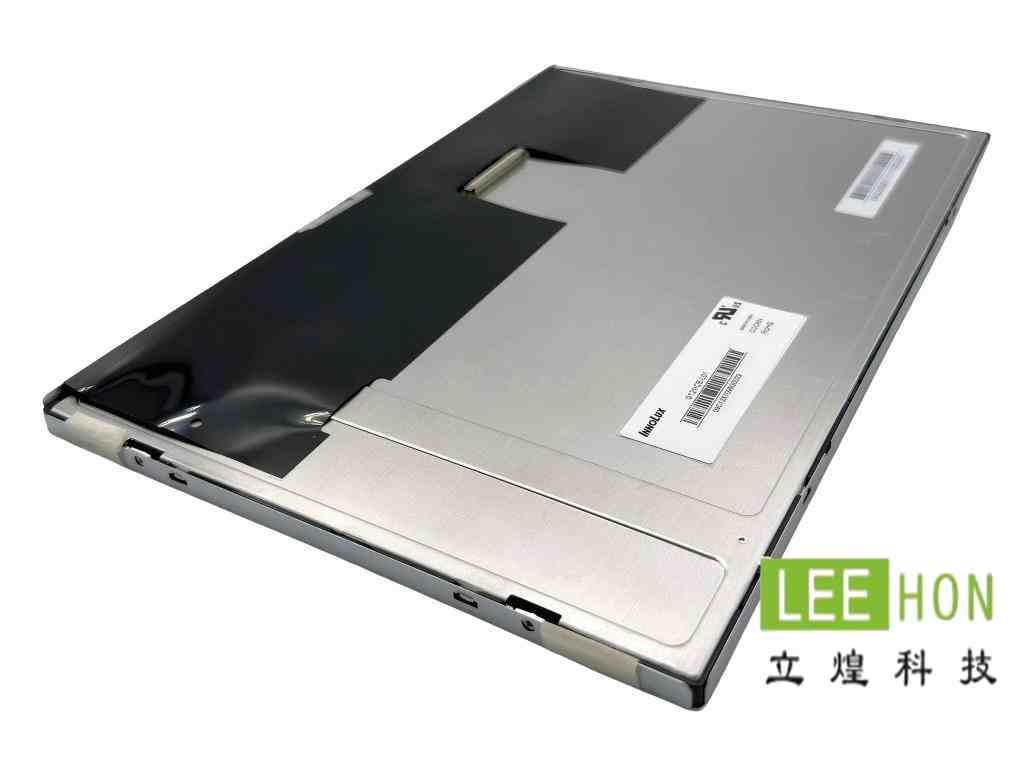

| 群创12.1寸LCD工业液晶模组G121ICE-L01详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 群创 |
| 面板型号 | G121ICE-L01 | |
| 面板尺寸 | 12.1英寸 | |
| 面板应用 | 工业 | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -30 ~ 85 °C | |
| RoHS状态 | - | |
| 耐振动性 | 1.5G (14.7 m/s²) | |
| 典型特征 | - | 宽温，高亮度，白光LED背光，寿命大于5万小时，含LED驱动器，6/8位灰阶可选，表面雾面 |
| 像素特征 | 像素数量 | 1280(RGB)×800, WXGA |
| 点间距 | 0.068×0.204 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.204×0.204 mm (H×V) [124PPI] | |

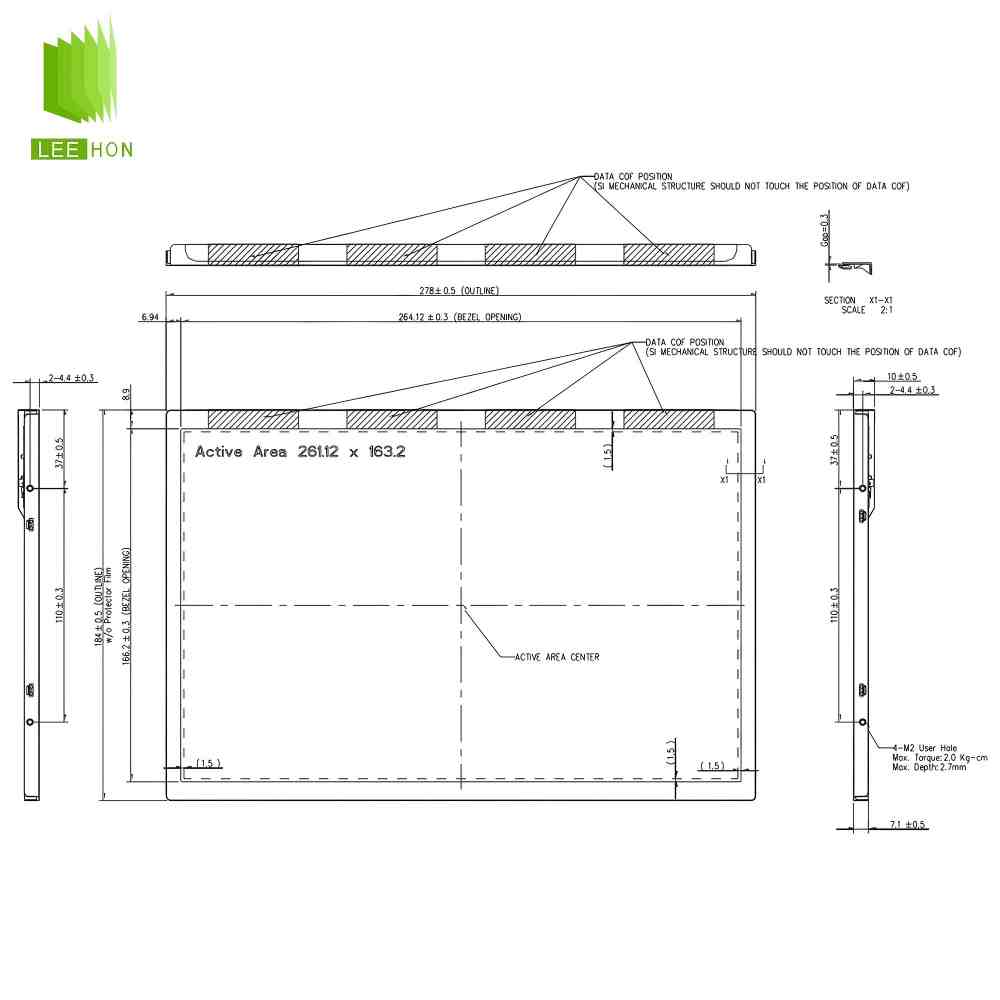

| 结构尺寸 | 显示区域 | 261.12×163.2 mm (H×V) |
| 可视区域 | 264.12×166.2 mm (H×V) | |
| 外观尺寸 | 278×184 mm (H×V) | |
| 外观厚度 | 7.1/10.5 (Typ./Max.) mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:10 (H:V) | |
| 外观样式 | - | |
| 安装孔位 | - | Side mounting holes (4-M2) on left, right bezel |
| 其它特征 | 重量 | 455/490g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 面板亮度 | 600 cd/m² (Typ.) |
| 对比度 | 1000:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 反应时间 | 12/8 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.313; Wy:0.329 |
| 显示颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 亮度变动 | 1.25/1.4 (Typ./Max.)(5 points) | |
| 1931色域 | NTSC比值 | 0.72 |
| sRGB覆盖率 | 0.94 | |
| Adobe RGB覆盖率 | 0.73 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 功率消耗 | - | 21.1W (Typ.) |
| 背光详情 | 灯管类型 | WLED |
| 数量 | - | |
| 灯管寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 灯管形状 | - | |
| 位置 | 侧入式光源 | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 含LED驱动 | |
| 驱动电气 | 电压输入 | 12.0±1.2V |
| 电流输入 | 0.8/1.0A (Typ./Max.) | |
| 功耗 | 9.6/12W (Typ./Max.) | |
| 信号系统 | - | LVDS (1 ch, 6/8-bit) |
| 信号逻辑电压 | - | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 560/675mA (Typ./Max.) | |
| 功耗 | 11.45W (Typ.) | |
| 接口特征 | 类型 | 端子 |
| 位置 | - | |
| 端子详情 | 品牌 | 禾昌 |
| 型号 | 187114-30091 | |
| 脚间距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
常见问题
G121ICE-L01是一款12.1英寸、1280×800、LVDS接口、约600nit、带背光驱动板的工业液晶屏，适合做中尺寸工控和设备显示方案。
Q1：这块屏适合什么设备？不适合什么场景？
A：这块屏更适合工控显示器、工业设备终端、仪器仪表、车载设备、嵌入式HMI这类中尺寸工业显示项目。能确认的基础条件是：它是12.1英寸、1280×800、AAS广视角、NormallyBlack、600cd/m²、工作温度-20~80℃，整体就是偏工业应用的高亮中尺寸方案。
它不太适合主板没有LVDS输出的方案，也不太适合需要更高户外亮度或默认自带触摸的项目。
Q2：选型时先核对哪几个关键参数？
A：这块屏建议先核对这5项：
1）尺寸和分辨率：12.1英寸、1280×800；
2）接口类型：LVDS；
3）显示区尺寸：261.12×163.2mm；
4）外形尺寸：278×184×10mm；
5）亮度和寿命：600cd/m²、背光寿命约50,000小时。
这几项先对上，主板、结构和整机空间才有继续往下配的基础。
Q3：替代时最容易出错的点是什么？
A：最容易错的不是“同样12.1寸、同样1280×800”，而是接口和背光架构。这块屏已确认是LVDS，而且公开资料明确写到WLED，WithLEDDriver；
如果替代屏虽然尺寸分辨率接近，但接口换成eDP、TTL，或者背光改成“无驱动、要外置方案”，就很容易出现点不亮、花屏、原方案不能直接照搬。另外，它是AAS/NormallyBlack，替代成普通窄视角TN屏后，现场观感也会明显变化。
Q4：配触摸、驱动板、线束时要注意什么？
A：先说驱动板：要确认驱动板能输出1280×800的LVDS信号。
再说线束：不能只看“能不能插上”，还要核对LVDS线序、供电脚、背光使能和调光逻辑是否一致。
触摸这块更稳妥的做法，是按显示区261.12×163.2mm单独做配套，因为公开资料里这块屏被标为withouttouchscreen，不要默认它是触摸一体屏。
Q5：这块屏还有哪些实际使用注意事项？
A：这块屏还有几个比较关键的点：
第一，它的视角约88/88/88/88，对比度约1000:1；
第二，表面处理是Matte+3Hhardcoating；
第三，公开资料可确认其工作温度-20~80℃，部分渠道页写到-30~80℃，但这个温区我建议你项目上以原始规格书为准；
第四，背光寿命约50,000小时，整机设计时仍要把供电余量、散热、安装受力和防凝露一起考虑。
