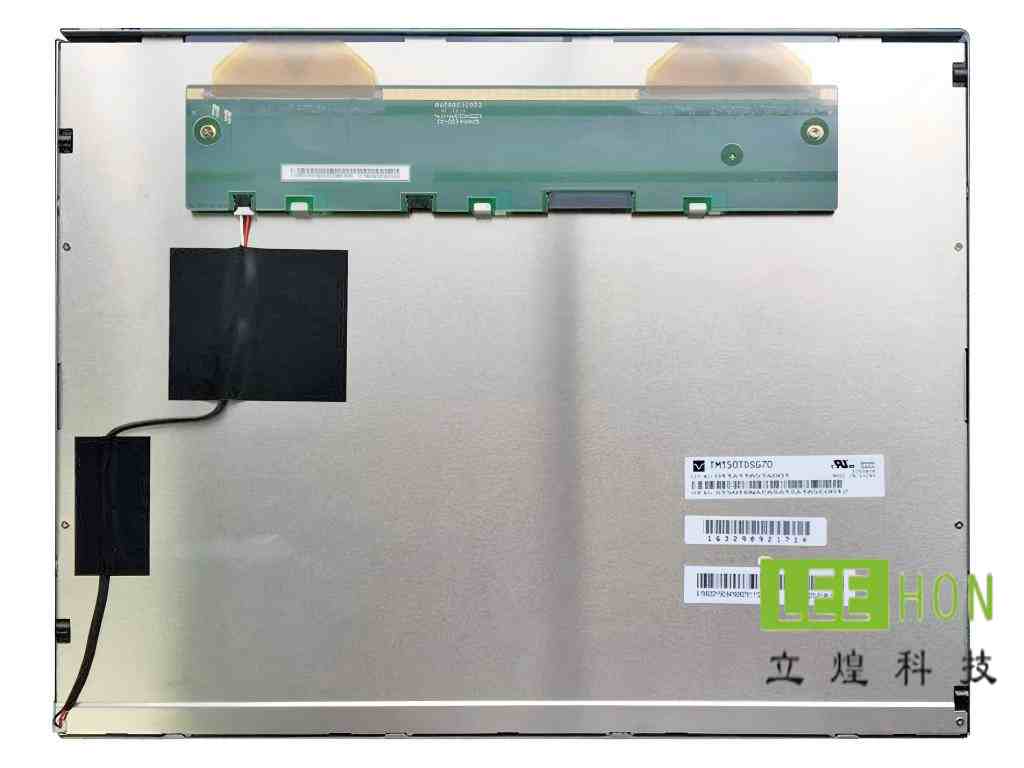

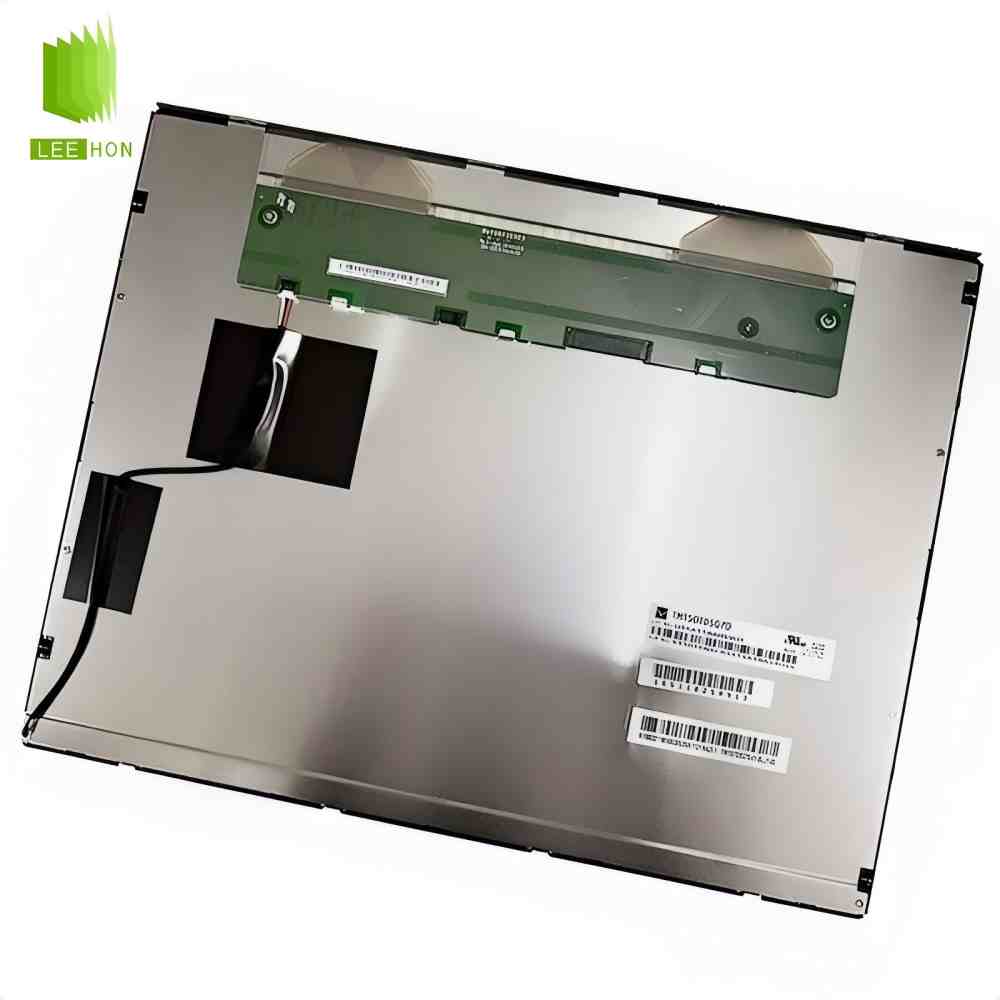

| 天马液晶模组TM150TDSG70信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM150TDSG70 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业 |
| 典型特征 | - | 背光易换，白光LED背光，含LED驱动器，180度翻转显示，6/8位灰阶可选，表面雾面 |
| 屏幕尺寸 | 屏幕尺寸 | 15.0寸 |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 304.128×228.096 mm |
| 可视尺寸(W×H) | 307.4×231.3 mm | |
| 外观尺寸(W×H) | 326.5×253.5 mm | |
| 外观厚度 | 11.8±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 4:3 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它特征 | 表面防护 | - |
| 重量 | 1.00Kgs (Typ.) | |
| 表面处理 | 雾面 | |
| 光学特征 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 80/80/80/80 (Typ.)(CR≥10) | |
| 最佳角度 | 6 o'clock | |
| 色彩性能 | 色温 | 6485K |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 白场色度 | Wx:0.313; Wy:0.329 | |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | 翻转 (180°) |
| 信号电气 | 电流输入 | 550mA (Typ.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | - | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | 禾昌 |
| 型号 | 185083-20121 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-080A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | - | |
| 数量 | - | |
| 寿命(小时) | 30K (Min.) | |
| 是否可换 | Replaceable | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| WLED 驱动 | 含LED驱动 | |
| 接口详情 | 品牌 | 信盛精工 |
| 型号 | MSB24038P5 | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 驱动电气 | 电流输入 | - |
| 电压输入 | 10.8/12.0/12.6V (Min./Typ./Max.) | |
| 功耗 | - | |
常见问题
这是一款15.0英寸、1024×768、300亮度、LVDS20pin、带背光驱动的工业液晶屏，属于比较典型的XGA4:3标准型工控屏，更适合传统设备界面和一般室内工业场景。
Q1：这块屏适合什么设备？
更适合工业电脑、工控终端、医疗仪器、检测设备、传统4:3结构HMI、人机界面、室内设备显示。公开资料显示它是15.0寸、1024×768、300cd/m²、LVDS、WLED背光，并且工作温度大约-20~70℃，所以更偏传统工业设备和稳定型显示应用。
Q2：不适合什么场景？
它不太适合宽屏UI布局的项目，因为这块屏是1024×768的4:3比例，不是16:9或16:10宽屏。它也不太适合强日照直射或半户外高亮需求的场景，因为典型亮度约300nit，不属于高亮户外屏路线。再一个，如果主板平台只支持eDP，这块屏也不合适，因为公开资料明确它采用的是LVDS20pin（1ch6/8-bit）。
Q3：选型时先核对哪几个关键参数？
先核对分辨率和比例。TM150TDSG70是1024×768，XGA，4:3，这一步很关键，因为15寸项目里也常见宽屏和别的分辨率方案，不能只看尺寸。
再核对接口、针数和供电。公开资料显示它采用LVDS（1ch6/8-bit）20pins，输入电压约3.3V。这一步会直接影响驱动板、转接板和线束能不能沿用。
然后看亮度、视角和显示模式。这块屏约300nit、600:1到800:1对比度、80/80/80/80视角、TN/NormallyWhite，说明它属于常规工业显示档，不是高亮广视角高对比那一路。不同来源在对比度上有轻微差异，但亮度、分辨率和TN特性是一致的。
最后看显示区和外形尺寸。它的显示区约304.128×228.096mm，外形约325×253.5×12.1mm，替代时前框开窗、安装孔位、厚度和排线空间都要一起核。
Q4：替代时最容易出错的点是什么？
最容易错的第一点，是只看15寸XGA，不看亮度档位。这块屏是300nit，和450nit、600nit、800nit甚至更高亮的15寸XGA工业屏不是同一档，现场观感会差不少。
第二点，是只看“都是LVDS20pin”，不继续核对具体线序、供电脚和背光脚。公开资料能确认它是20pin、3.3V、1chLVDS，但工业项目里白屏、花屏、背光异常，很多都出在线束和脚位没核清楚。这一句前半段是公开规格，后半段是工业项目里很常见的工程经验判断。
第三点，是忽略它带LEDDriver。公开资料明确提到这块屏是WLED，30KHours，WithLEDDriver，所以替代时不能只看逻辑接口，背光控制逻辑也要一起确认。
第四点，是忽略视角类型。它是TN，如果原机是IPS、ADS、AAS这类广视角方案，替代后可能会出现侧看发白、上下视角不一致的问题。
Q5：配触摸、驱动板、线束时要注意什么？
配触摸时，要先核对显示区、外形区、玻璃开窗、FPC出口方向、控制板位置。这块屏显示区约304.128×228.096mm，外形约325×253.5mm，不能只按“15寸通用”去配总成。

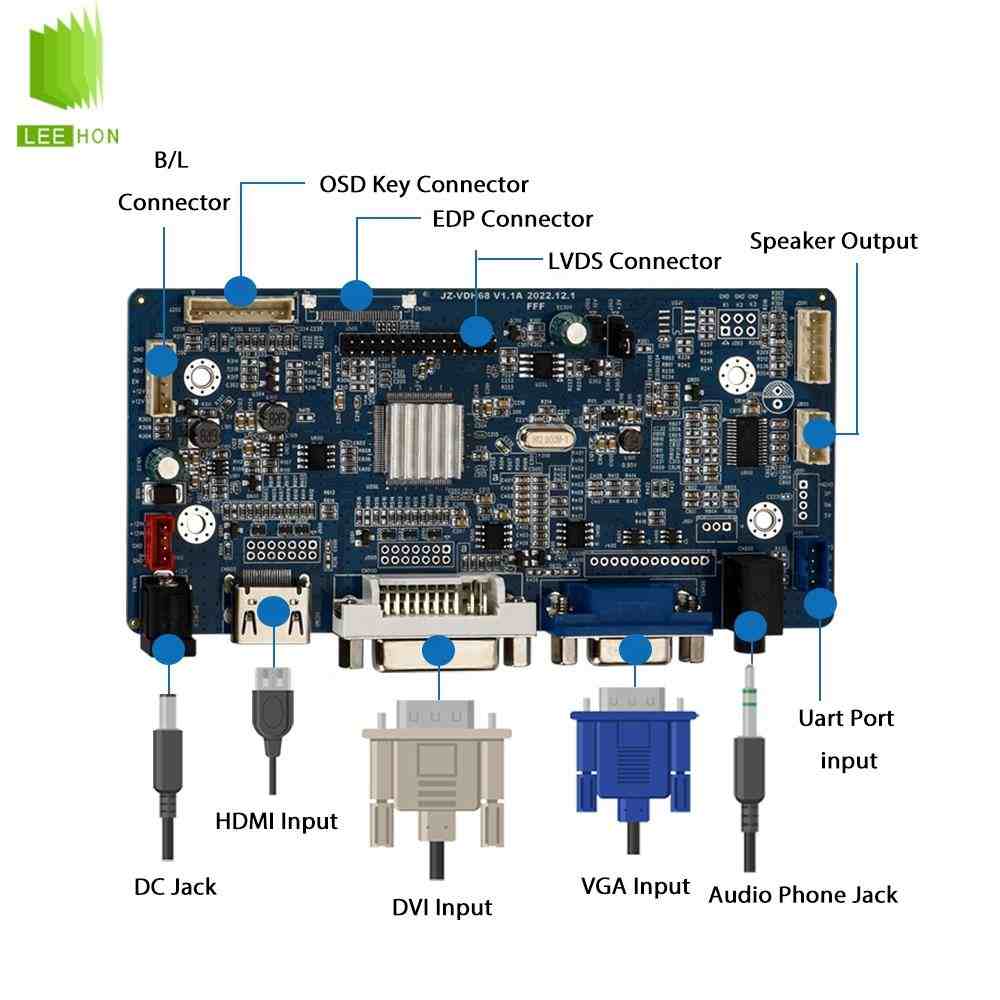

配驱动板时，至少要确认驱动板原生支持1024×768、LVDS单通道、20pin、3.3V，再继续确认背光控制逻辑。因为这块屏公开资料明确是LVDS20pin，而且带LEDDriver。
配线束时，重点核对20pin座子型号、针脚定义、供电脚、背光脚、屏蔽接地、排线方向。不要默认“同是LVDS20pin就差不多”，工业屏替代里线束就是最容易把对的屏配错的地方之一。这里“线束风险”是经验总结，接口与背光属性则有公开资料支持。
Q6：这块屏找替代型号时，优先怎么筛？
建议按这个顺序筛：
15.0寸→1024×768→4:3→LVDS20pin→3.3V→TN→亮度约300nit→显示区304.128×228.096附近→外形325×253.5×12.1附近→带LEDDriver。
这样筛会比只按“15寸工业屏”找更稳，因为TM150TDSG70的关键点不只是尺寸，还包括XGA4:3、LVDS20pin、3.3V、TN和带背光驱动这几个组合特征。
