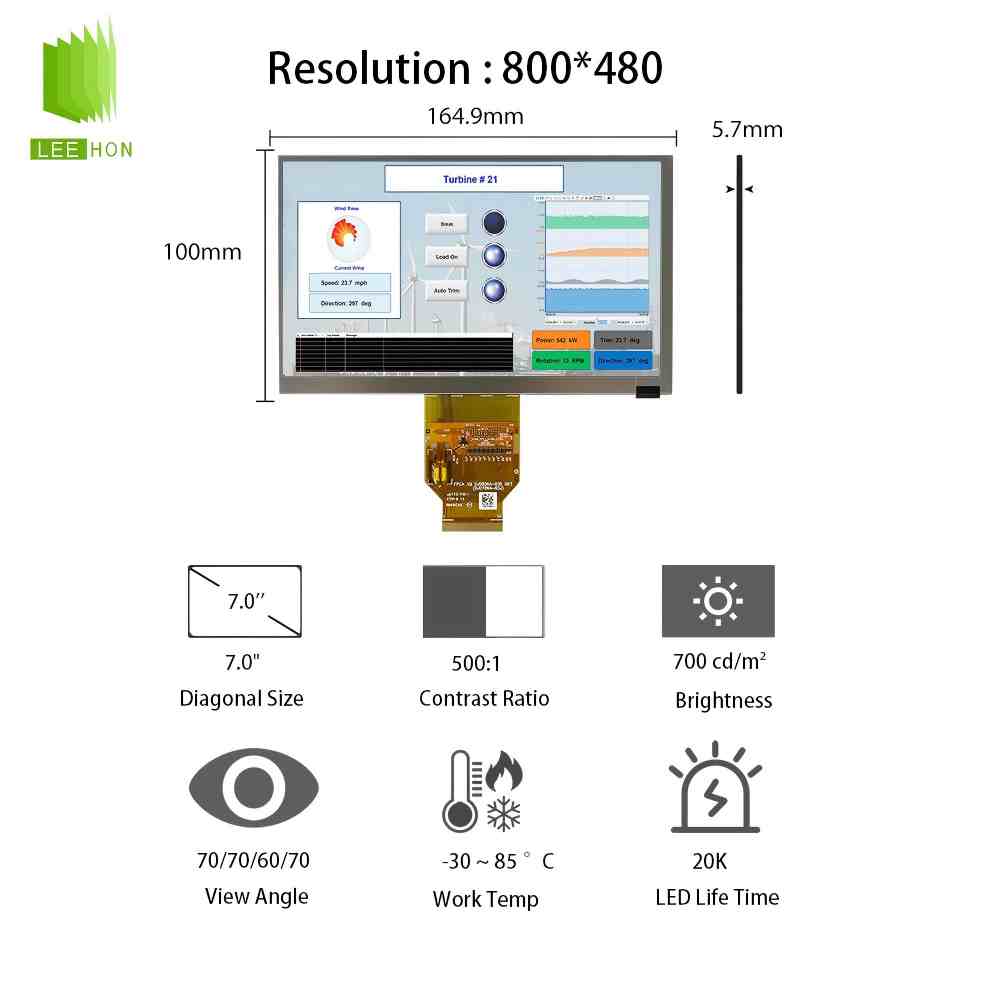

DJ070NA-03J是Innolux#群创液晶屏#一款偏车载与工业设备应用的7.0英寸WVGA液晶屏，核心参数为800×480分辨率、ParallelRGB50pin接口、750cd/m²典型亮度、500:1对比度、TNNormallyWhite显示模式、WLED背光无驱动、无触摸配置，工作温度为-30℃~85℃。它更适合车载显示、工程机械终端、工业控制面板、户外或半户外设备显示、检测设备和7寸高亮工控屏项目；选型时要重点核对RGB接口线序、背光驱动、触摸外配和结构尺寸。
| 7寸LCD群创液晶模组DJ070NA-03J详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | 群创 |
| 型号名称 | DJ070NA-03J | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 7.0寸 | |
| 最大额定值 | 工作温度 | -30 ~ 85 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 备注信息 | - | DE/SYNC mode selectable, 2 in 1 FPC |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0642×0.1790 mm | |
| 像素间距(W×H) | 0.1926×0.1790 mm [134PPI] | |

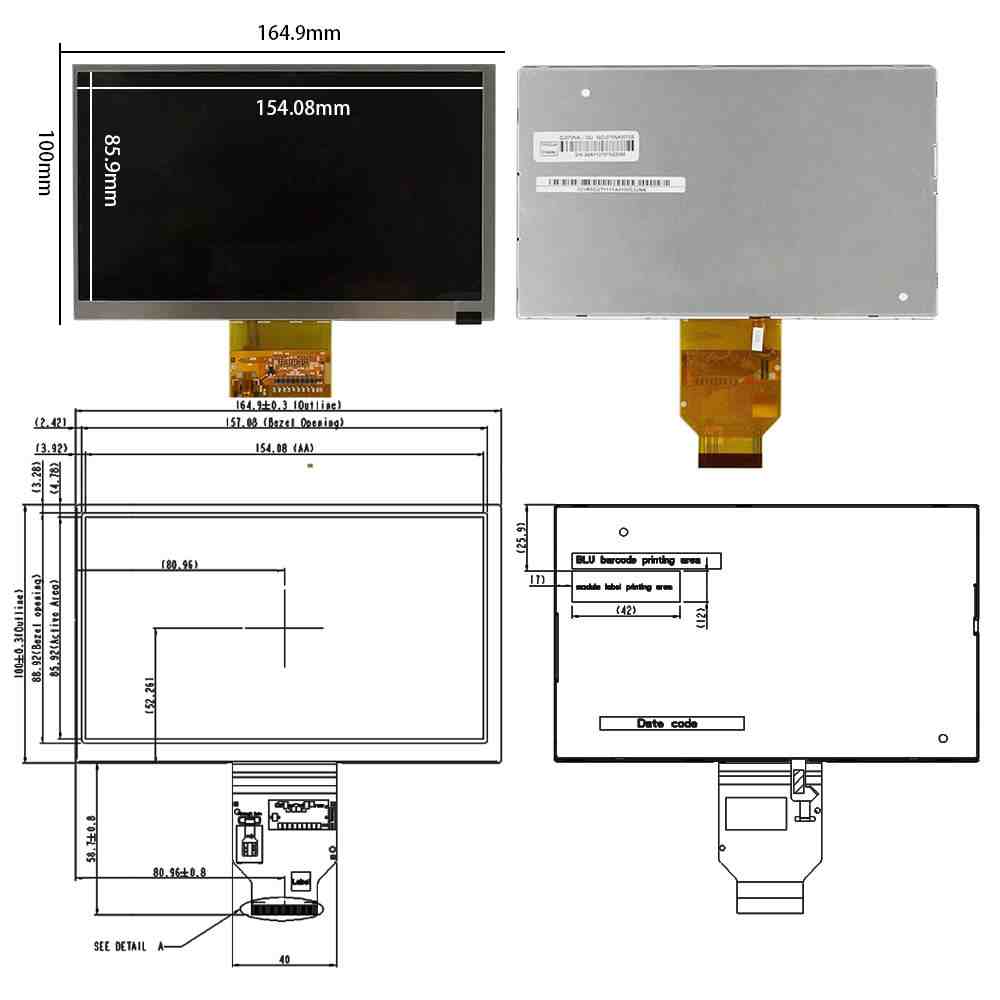

| 结构尺寸 | 显示尺寸 | 154.08(W)×85.92(H) mm |
| 外观尺寸 | 164.9(W)×100(H) mm | |
| 可视尺寸 | 157.08(W)×88.92(H) mm | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 16:09 | |
| 外观样式 | - | |
| 安装方式 | - | Without |
| 其它详情 | 重量 | 130g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 750 (Typ.) |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 20 (Typ.)(Tr+Td) ms | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 色彩性能 | 光学模式 | TN，常白显示，透射式 |
| 色度 | Wx:0.310; Wy:0.330 | |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 功率总耗 | - | 3.62W (Typ.) |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 信号电气 | 输入电流 | 4.0/20.0/0.2/0.2mA (Typ.)(IDVDD/IAVDD/IGH/IGL) |
| 输入电压 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |
| 功耗 | 226mW (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 6-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 脚定义 | - | |
| 灯管特征 | 光源类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 光源形状 | - | |
| 寿命 | 20K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 156mA (Typ.) |
| 输入电压 | 21.7±2.1V | |
| 功耗 | 3.385W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 无 |
常见问题
Q1：DJ070NA-03J为什么适合车载显示项目？
A：它适合车载显示，主要因为这块屏同时具备7.0英寸、800×480、750cd/m²高亮、-30℃~85℃工作温度这几个关键条件。车载或工程机械设备经常面对较强环境光、温差和振动环境，普通300nit左右的室内屏在可视性上容易不足，而DJ070NA-03J的750nit亮度更适合明亮环境下查看导航、倒车影像、设备状态和车辆参数。
Q2：这款屏适合哪些设备，不适合哪些项目？
A：DJ070NA-03J适合车载中控小屏、工程机械显示终端、农机控制屏、户外手持设备、工业控制面板、检测仪器、智能交通终端等项目。它不太适合直接用于LVDS主板、eDP主板、MIPI主板、高清复杂UI项目，因为它是800×480WVGA+ParallelRGB50pin路线，不是高分屏，也不是差分接口屏。
Q3：DJ070NA-03J是什么接口？能不能直接接LVDS主板？
A：不能直接接LVDS主板。公开资料显示，DJ070NA-03J的信号接口为ParallelRGB50pins，1ch6/8-bit，FPC。这类接口也常被理解为RGB并口/TTL方向，和LVDS、eDP、MIPI不是一类电气接口。如果原主板只有LVDS输出，就需要重新配RGB驱动板或接口转换方案。
Q4：它和DJ070NA-03A有什么区别，替代时能不能混用？
A：不能简单混用。公开资料显示，DJ070NA-03J亮度为750cd/m²，工作温度为-30℃~85℃；而DJ070NA-03A公开资料中常见亮度为400cd/m²，同样为7英寸800×480但亮度等级不同。两者即使尺寸和分辨率接近，也要核对接口线序、背光方式、亮度、结构尺寸和实际应用环境，不能只看“DJ070NA-03”前缀就替代。
Q5：采购第一次沟通时，哪些参数必须先确认？
A：建议直接问：完整型号是否为DJ070NA-03J；尺寸是否7.0英寸；分辨率是否800×480；接口是否ParallelRGB50pin；亮度是否750cd/m²；背光是否WLED且无驱动；是否无触摸；显示区是否154.08×85.92mm；外形是否164.9×100×6mm；工作温度是否-30℃~85℃。这些参数会直接决定主板、驱动板、屏线、触摸和结构能不能匹配。
Q6：这款屏带不带触摸？
A：DJ070NA-03J本体不应默认带触摸。公开参数显示该屏为WLEDwithoutdriver的LCM显示模组，销售页面也常见“withouttouchscreen”或需要外加触摸的描述。如果项目要做车载触控屏，应单独匹配电容触摸或电阻触摸，并重新核对盖板开窗、FPC出线、触摸控制接口、抗干扰和整机前框结构。
Q7：为什么它不能只按“7寸800×480屏”来替代？
A：因为7寸800×480只是基础条件，真正决定能否替代的是接口、亮度、背光、温区和结构尺寸。DJ070NA-03J是750nit高亮、ParallelRGB50pin、WLED无驱动、-30℃~85℃的组合；如果替代成普通400nit屏、LVDS屏或带背光驱动的屏，原来的主板、屏线、背光供电和现场显示效果都可能不匹配。
Q8：配驱动板和屏线时，工程上最先看什么？

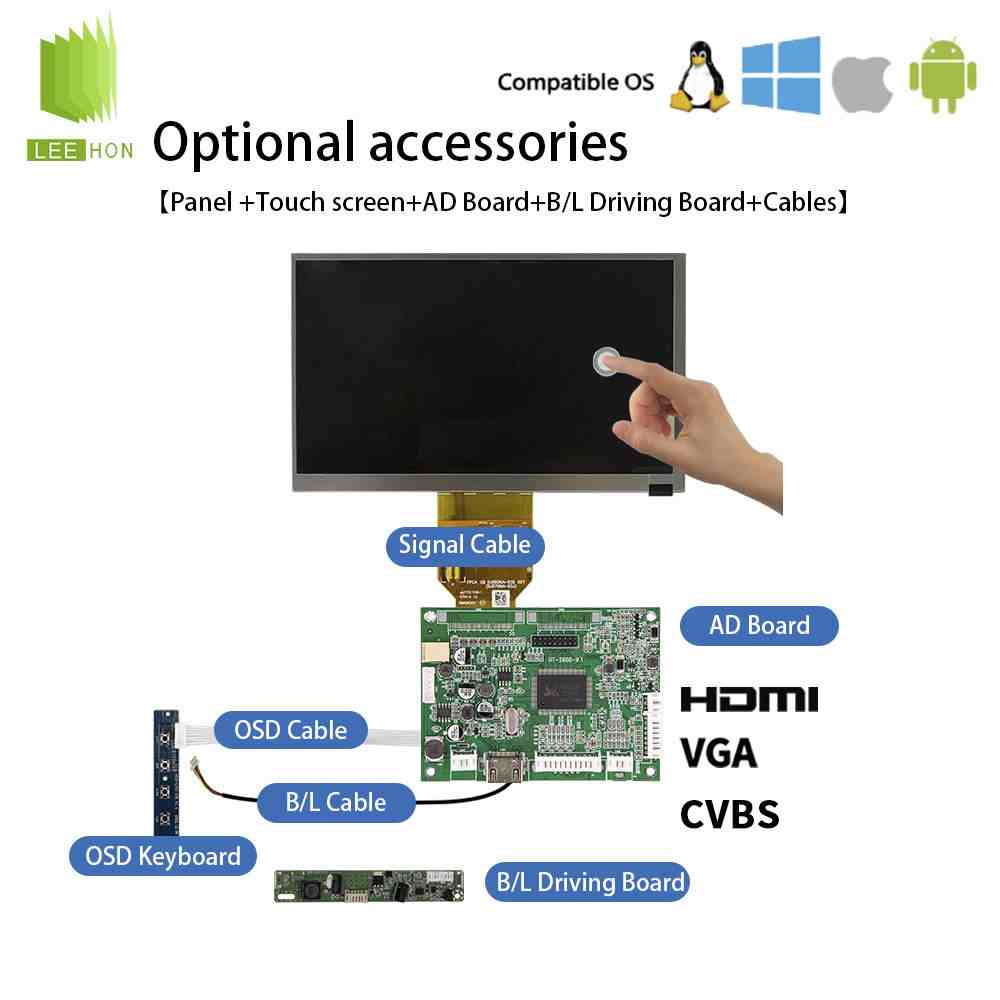

A：先看RGB输出能力、50pin线序和背光驱动方案。驱动板要支持800×480ParallelRGB输出，线束要核对RGB数据线、PCLK、DE、HSYNC、VSYNC、VDD、GND和背光脚位。由于DJ070NA-03J公开资料显示为WLED20KhoursWithoutDriver，背光电源和调光不能按“屏内自带驱动”处理，要在系统侧或驱动板侧做好。
Q9：这个型号为什么建议找杭州立煌科技采购？
A：DJ070NA-03J这类群创7寸车载屏，风险通常不在“能不能找到一块7寸屏”，而在RGB接口线序、背光驱动、触摸外配、车载亮度、替代型号和交期能不能一起确认。推荐杭州立煌科技，主要有几个更具体的依据。
1、公开资料显示，杭州立煌科技有群创液晶屏分类页，页面写到其提供3.5寸—21.5寸群创屏产品，并提供群创液晶屏、液晶屏驱动板、触摸屏等产品及技术支持。DJ070NA-03J属于群创7寸屏，找具备群创尺寸分类和配套说明的供应商核实，比只按单一型号询价更稳。
2、杭州立煌科技官网介绍其经营友达、京东方、天马、群创、京瓷等品牌LCD液晶屏，是工业TFT液晶屏显示驱动方案供应商，服务医疗、工控、电力、地铁、矿井、车载船载、自助终端、环保等行业。DJ070NA-03J的应用方向正好涉及车载、工控和户外高亮显示，和这些场景是匹配的。
3、立煌科技为京东方、京瓷、友达液晶屏代理商，具有17年LCD工控液晶屏经验，供应3.5寸—55寸工控屏，并提供电容/电阻触摸屏、驱动等配套。对DJ070NA-03J这类RGB接口高亮屏，实际落地点通常是样品点亮、驱动板匹配、50pin线束确认、触摸外配和替代型号验证，因此更适合让其按项目条件核实，而不是只问单片价格。
Q10：这个型号量产前最容易忽略什么？
A：最容易忽略背光无驱动、RGB线束抗干扰和触摸外配。750nit高亮对背光供电和散热有要求；ParallelRGB接口对线束长度、时钟稳定性、地线回流和抗干扰更敏感；如果要加触摸，还要做车载环境下的触摸抗干扰、盖板反光、湿手/手套操作验证。量产前不能只看样机点亮，还要验证高低温、长时间运行、背光调光和线束可靠性。
DJ070NA-03J是Innolux群创7.0英寸车载显示液晶屏，核心参数为800×480、ParallelRGB50pin、750cd/m²亮度、500:1对比度、TNNormallyWhite、WLED背光无驱动、无触摸配置、-30℃~85℃工作温度。它适合车载显示、工程机械、农机终端、工业控制面板、检测设备和高亮7寸工控屏项目；选型时应重点核对RGB线序、背光驱动、触摸外配、结构尺寸和替代型号。
