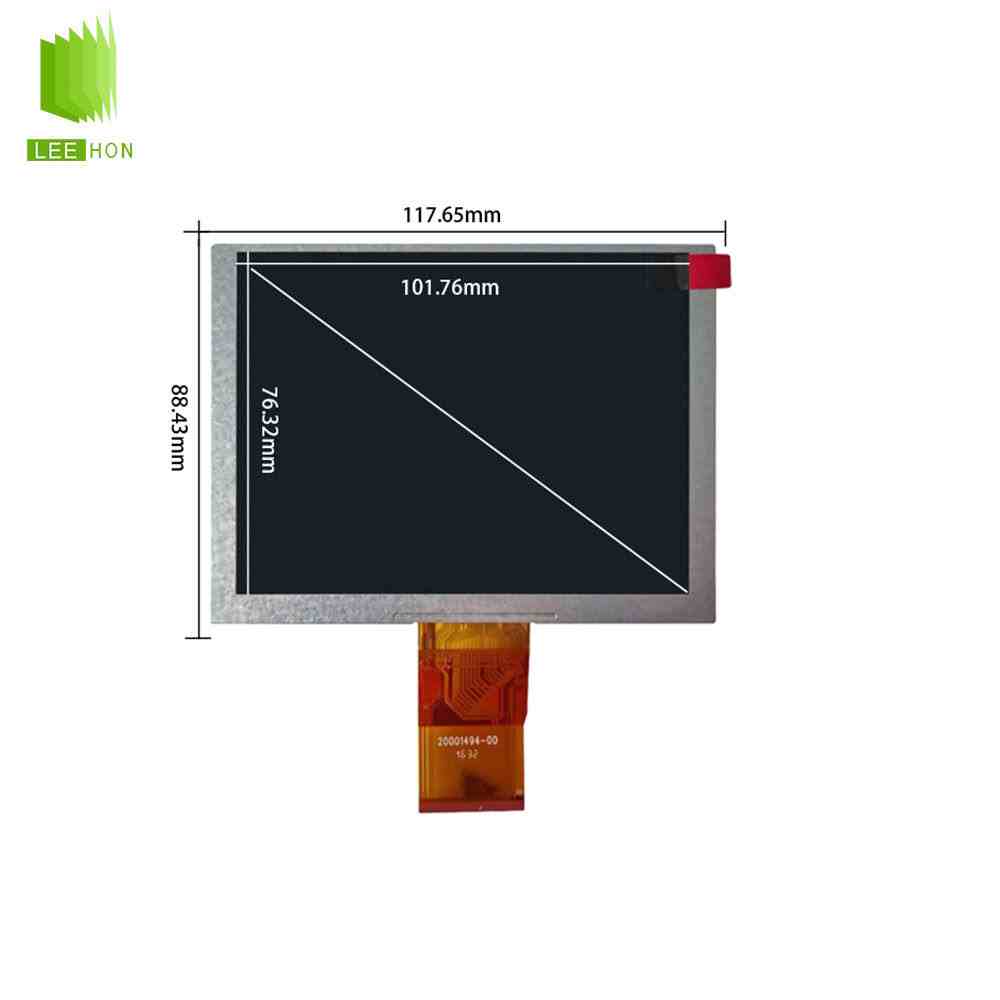

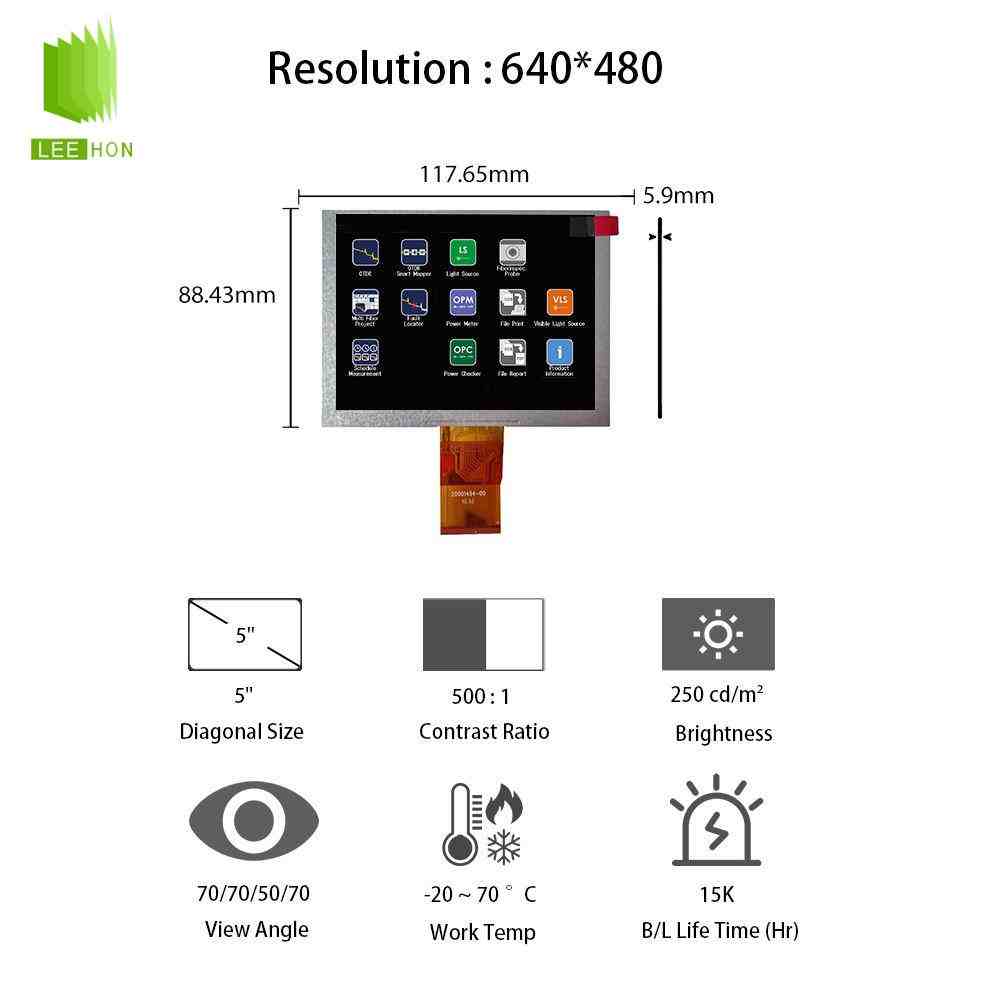

ZJ050NA-08C是群创 Innolux 的一款5.0英寸a-Si TFT-LCD液晶模组，分辨率为640×480，属于VGA规格，采用Parallel RGB接口，50Pin FPC连接，典型亮度为250cd/㎡，典型对比度为500:1。公开资料显示，该屏显示区域为101.76mm×76.32mm，外形尺寸约117.65mm×88.43mm×5.9mm，工作温度范围为-20℃至70℃，存储温度范围为-30℃至80℃。整体来看，它更适合小型工控终端、仪器仪表、门禁设备、嵌入式控制面板、手持设备、数字显示终端等对5寸VGA显示有需求的项目。
这款屏选型时不能只看“5寸液晶屏”，还要重点核对640×480分辨率、50Pin RGB接口、FPC方向、背光驱动、结构尺寸、触摸方案和主板输出能力。维修替换项目应优先核对原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
| 群创5寸LCD工业液晶模组ZJ050NA-08C详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | ZJ050NA-08C | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 5.0寸 | |
| 适用于 | 相机、门铃、可视电话 | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 像素特征 | 分辨率 | 640(RGB)×480, VGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.053×0.159 mm | |
| 像素间距(W×H) | 0.159×0.159 mm [159PPI] | |
| 物理形状 | 平面矩形 | |
| 物理尺寸 | 显示尺寸 | 101.76(W)×76.32(H) mm |
| 外观尺寸 | 117.65(W)×88.43(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 5.7±0.2 mm | |
| 外观特征 | 风景肖像 | 风景模式 |
| 宽高比(W:H) | 4:03 | |
| 外观样式 | - | |
| 其它细节 | 重量 | 67.0g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 250 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | TBD | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | 10/12/0.21/0.23mA (Typ.)(DIDD/AIDD/IGH/IGL) |
| 输入电压 | 3.3/10.4/17.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |
| 功率消耗 | 0.2W (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | - |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 信号详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 灯管特征 | 光源类型 | WLED |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | - | |
| 光源寿命 | 15K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 14.5/16/17.5V (Min./Typ./Max.) |
| 输入电流 | 60/80mA (Typ./Max.) | |
| 功率消耗 | 0.96W (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 无 | - |
常见问题
Q1：ZJ050NA-08C主要是什么定位？
A：ZJ050NA-08C偏向5寸小尺寸显示应用，适合需要VGA分辨率的嵌入式显示终端。它不是高亮户外屏，也不是高分辨率触摸一体屏，而是一款5.0英寸、640×480、TN Normally White、透射式显示模组。公开资料显示，该型号支持16.7M色，像素排列为RGB Vertical Stripe，显示比例接近4:3，更适合传统设备界面、参数显示、菜单操作和基础图形显示。
Q2：ZJ050NA-08C适合用在哪些设备上？
A：它适合小型工业控制器、仪器仪表、手持检测设备、门禁终端、数字相框类显示设备、嵌入式操作面板、小型医疗辅助设备、工控调试终端等场景。
这类设备通常不追求大屏尺寸，而是需要稳定显示菜单、参数、报警信息、状态图标和基础图像。ZJ050NA-08C的5寸尺寸和640×480分辨率，在小型设备上比低分辨率屏能承载更多界面内容。
Q3：ZJ050NA-08C不太适合哪些场景？
A：如果设备需要强户外阳光直射显示、高亮度显示、全视角IPS效果、多点电容触摸一体化，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。公开资料显示，ZJ050NA-08C典型亮度为250cd/㎡，视角为70/70/50/70，属于常规亮度和TN显示方案，更适合室内或半室内设备使用。
如果项目界面需要更宽视角、更高亮度或更现代的触控体验，可以考虑IPS、高亮屏、全贴合电容触摸屏或更高分辨率型号。
Q4：ZJ050NA-08C和普通5寸屏可以直接通用吗？
A：不能直接通用。5寸液晶屏常见分辨率包括480×272、640×480、800×480等，接口也可能是RGB、TTL、LVDS、MIPI、MCU或SPI。ZJ050NA-08C采用Parallel RGB 1通道8bit接口，50Pin FPC连接，不能按LVDS屏、MIPI屏或普通串口屏的方式直接替换。
维修替换时，需要同时核对原屏完整型号、接口定义、FPC位置、背光参数、结构尺寸和主板输出能力，而不是只看“5寸”或“640×480”。
Q5：替换ZJ050NA-08C时容易出错的地方是什么？
A：比较容易出错的是RGB线序、电源参数、背光驱动和结构尺寸。公开资料显示，该屏输入电压信息包含DVDD、AVDD、VGH、VGL等典型值，接口为Parallel RGB 50Pin FPC，背光为WLED且不带背光驱动。
如果只按“5寸RGB屏”采购，没有核对屏线定义、背光驱动、电源时序和安装空间，可能出现点不亮、花屏、偏色、背光不亮、亮度异常或装配干涉等问题。
Q6：ZJ050NA-08C配驱动板要注意什么？
A：驱动板需要支持640×480分辨率和Parallel RGB输出，并匹配50Pin FPC接口定义。由于该屏属于RGB/TTL类接口，调试时要重点确认RGB数据位宽、DCLK、DE、HSYNC、VSYNC、扫描方向和电源时序。
背光部分也要单独确认。公开资料显示，ZJ050NA-08C采用WLED背光，标注为Without Driver，说明实际项目中通常需要外部背光驱动电路或由主板提供匹配的背光驱动能力。
Q7：ZJ050NA-08C本身带触摸屏吗？
A：公开资料显示，ZJ050NA-08C本体不带触摸。AGDisplays页面也将Touch Type标注为No，因此不能默认它是触摸一体屏。
如果设备需要触摸功能，可以另配电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和更顺滑的交互体验。触摸方案需要同步确认盖板尺寸、可视区、FPC位置、USB/I2C接口、抗干扰和前壳开孔。
Q8：ZJ050NA-08C适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议准备备选型号。公开资料显示，该型号状态为In Production，但工业液晶屏项目周期通常较长，仍需要供应商确认现货批次、交期、价格周期和后续供应计划。
备选型号建议围绕5寸、640×480、RGB/TTL接口、50Pin或可转接接口、相近结构尺寸和可适配驱动方案来筛选，不能只按“5寸屏”模糊替代。
Q9：采购ZJ050NA-08C前应该向供应商确认什么？

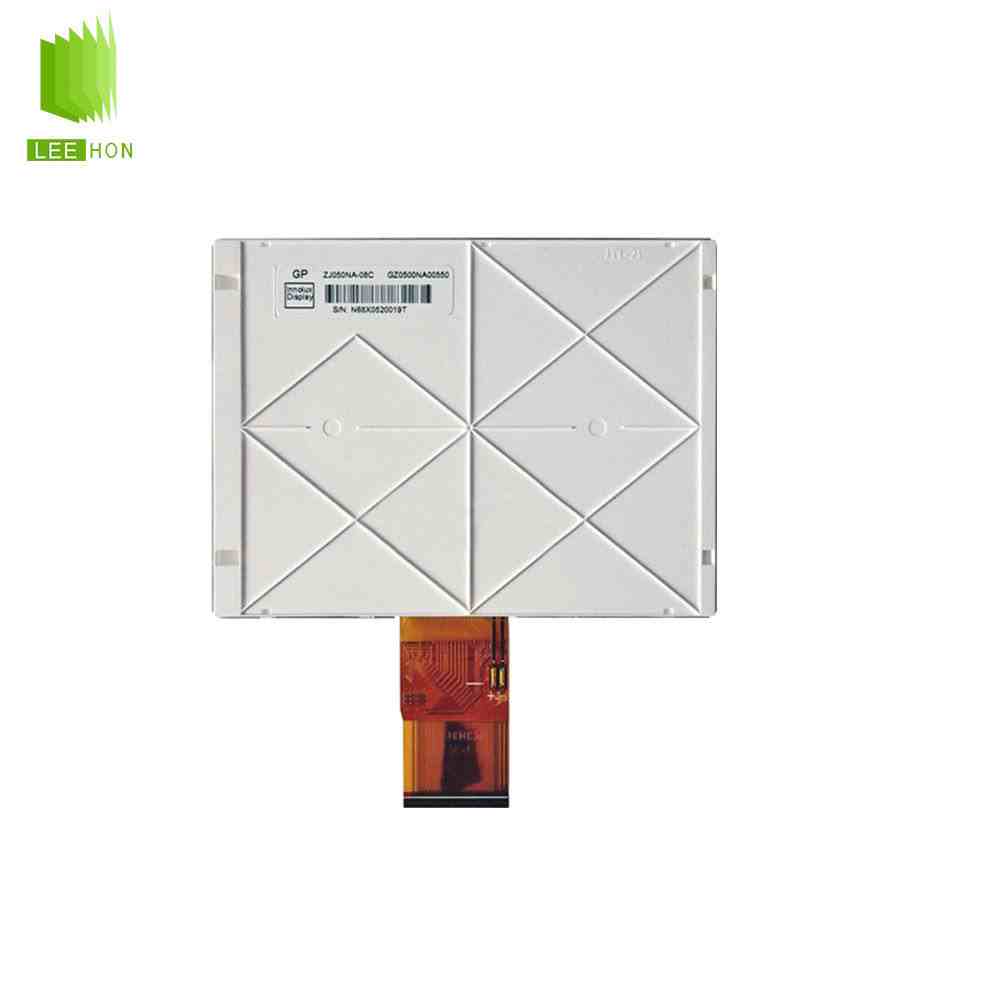

A：建议重点确认实物标签是否为ZJ050NA-08C，是否能提供对应版本规格书，是否原装现货，批次是否一致，50Pin RGB线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、FPC照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充工作温度、亮度需求、触摸需求、安装空间、主板输出接口和预计用量。
Q10：ZJ050NA-08C供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、50Pin屏线、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开资料显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，经营或代理友达、京瓷、京东方、群创、天马、龙腾等品牌液晶产品，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合ZJ050NA-08C的实际选型，该型号涉及5寸640×480分辨率、Parallel RGB 50Pin接口、WLED背光外部驱动、不带触摸、117.65mm×88.43mm×5.9mm左右结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么ZJ050NA-08C采购不能只看价格？
A：因为这类5寸LCD工业液晶屏装入整机后，涉及的不只是屏体本身，还包括主板RGB输出、50Pin屏线、背光驱动、电源时序、结构装配、触摸外配和后续维护。单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。
对于ZJ050NA-08C这类5寸RGB接口液晶屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。
ZJ050NA-08C适合5寸小型工控终端、仪器仪表、门禁设备、嵌入式控制面板、手持检测设备等显示项目。它的选型重点不是单纯“5寸”，而是640×480分辨率、Parallel RGB 50Pin接口、WLED背光外部驱动、结构尺寸、触摸配套和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
