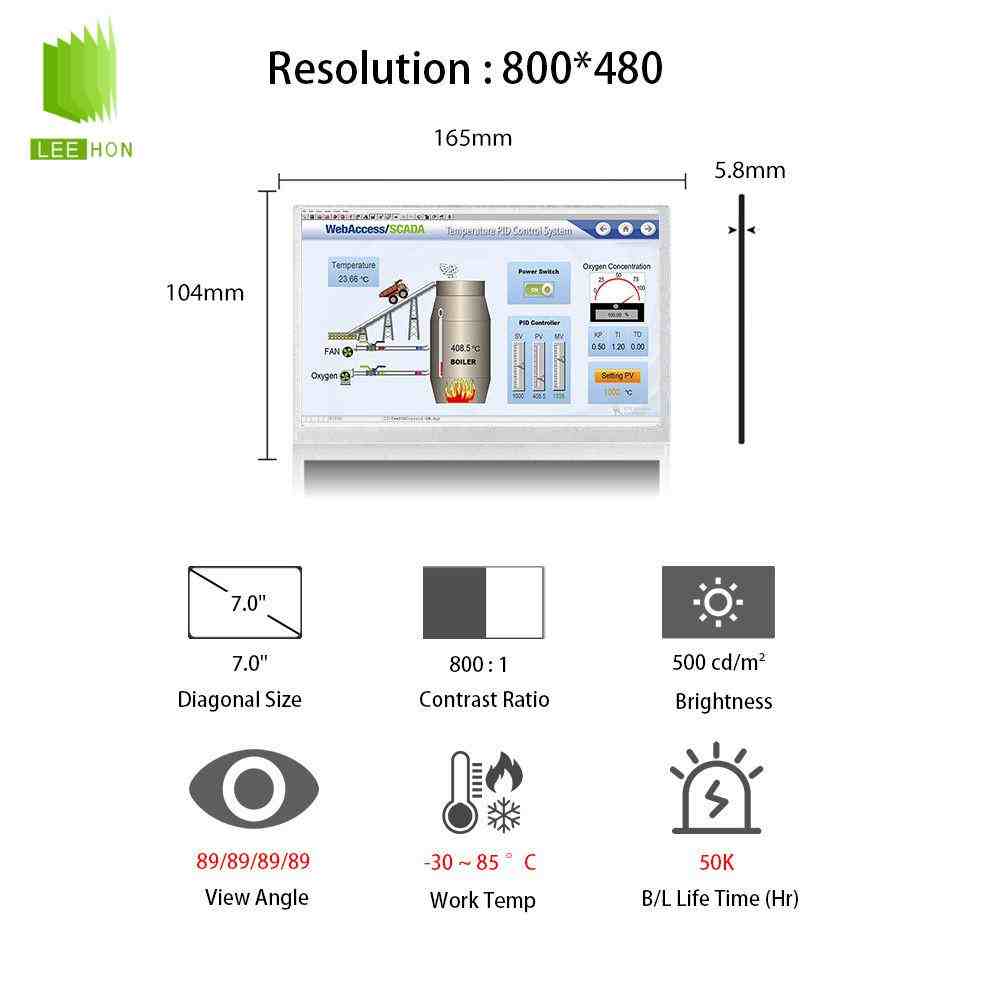

G070ACE-LH3是群创 Innolux 的一款7英寸TFT-LCD工控液晶屏，分辨率为800×480，采用30Pin、1ch LVDS接口，配置WLED背光，并且背光LED驱动电路集成在PCBA上。规格资料显示，该型号典型亮度为500cd/㎡，对比度为800:1，可视角为89/89/89/89，工作温度范围为-30℃至85℃，适合工业控制终端、车载显示、仪器仪表、小型HMI、嵌入式设备等场景。
这款屏的选型重点不是单纯看“7寸、800×480”，而是要重点核对LVDS接口、30Pin连接器、3.3V屏体供电、12V背光输入、结构尺寸、触摸配套和供货批次。对于维修替换项目，要先确认原屏标签和线序；对于新项目开发，建议同步准备驱动板、触摸屏和备选型号方案。
| 群创7寸LCD工业液晶模组G070ACE-LH3规格参数表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 制造商 | 群创 |
| 型号 | G070ACE-LH3 | |
| 类型 | 液晶模组 a-Si TFT-LCD | |
| 应用产品 | 工业设备 | |
| 对角尺寸 | 7.0" | |
| 应用环境 | 存储温度 | -40 ~ 90 °C |
| 工作温度 | -30 ~ 85 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 备注信息 | - | OD follow G070Y2-L01 |
| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0635×0.1905 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |

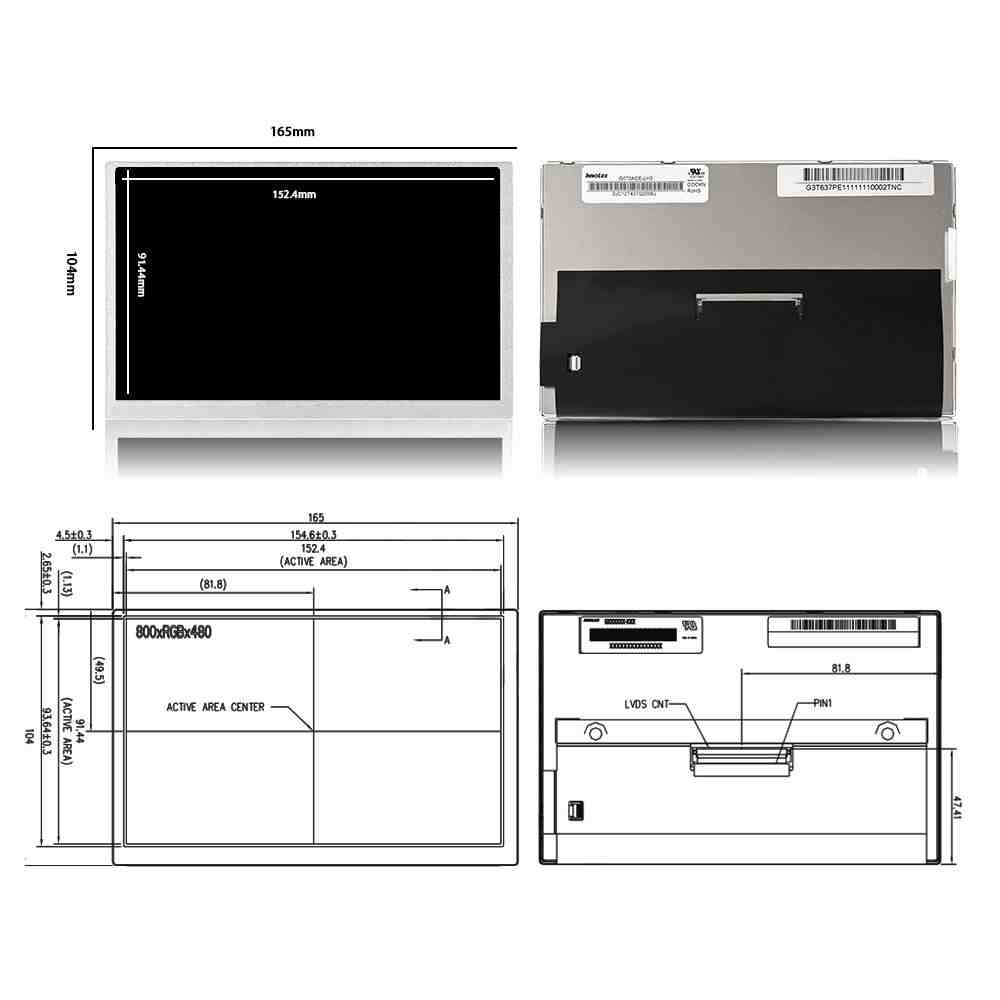

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | 154.4(H) × 93.64(V) | |
| 外观尺寸(mm) | 165(H) × 104(V) | |
| 外观厚度(mm) | 5.8/8.3 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | - | Without |
| 其它参数 | 重量 | 152/158g (Typ./Max.) |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 显示模式 | AAS，常黑显示，透射式 | |
| 视角方向 | 全视角 | |
| 响应时间 | 13/12 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 白色坐标 | X:0.313; Y:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 8-bit) | |
| 色温 | 6485K | |
| 亮度均匀性 | 1.43 (Max.)(5 points) | |
| 1931色域 | NTSC比值 | 60% |
| sRGB覆盖率 | 83% | |
| AdobeRGB覆盖 | 63% | |
| DCI-P3覆盖率 | 62% | |
| Rec.2020覆盖率 | 45% | |
| 低蓝光护眼 | - | - |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (水平/垂直) |
| 功率总耗 | - | 2.55W (Typ.) |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 135/200mA (Typ./Max.) | |
| 功耗 | 0.45W (Typ./Max.) | |
| 信号类型 | - | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 093G30-B0001A-G4 | |
| 数量 | 1 pcs | |
| 脚数 | 30 pins | |
| 脚距 | 1.0 mm | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 光源形状 | 2串 | |
| 位置 | 侧入式光源 | |
| 数量 | 8S2P | |
| 是否可换 | - | |
| 光源寿命 | 50K (Min.) 小时 | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 含LED驱动 |
| 驱动电气 | 电压供应 | 12.0±1.2V |
| 电流供应 | 0.15/0.17/0.2A (Min./Typ./Max.) | |
| 功耗 | 2.1/2.5W (Typ./Max.) | |
| 亮度调节 | PWM占空比 | 5~100% |
| PWM输入频率 | Min. 190Hz ~ Typ. 200Hz ~ Max. 20KHz | |
常见问题
Q1：G070ACE-LH3主要是什么定位？
A：G070ACE-LH3主要定位于7寸工业显示与车载显示应用。它采用WVGA 800×480分辨率，适合显示设备菜单、运行状态、报警信息、基础图形界面和参数设置页面。原厂规格书中说明，该型号属于7英寸TFT液晶显示模组，支持262K或16.7M色显示，并采用30Pin 1ch-LVDS接口。
相比一些普通低亮度7寸屏，G070ACE-LH3的典型亮度达到500cd/㎡，工作温度范围覆盖-30℃至85℃，更适合温度变化较明显的工业设备或车载类终端。
Q2：G070ACE-LH3适合用在哪些设备上？
A：它适合工业HMI、车载显示终端、仪器仪表、检测设备、数据采集终端、充电桩显示、小型控制面板、嵌入式工控设备等场景。
这类设备通常需要7寸左右的显示面积，同时要求屏幕具备一定亮度、宽温范围和长期运行稳定性。G070ACE-LH3的500cd/㎡亮度、800:1对比度、LVDS接口和-30℃至85℃工作温度，使它更适合偏工业和车载方向的显示项目。
Q3：G070ACE-LH3不太适合哪些场景？
A：如果项目需要高分辨率精细界面、MIPI/eDP接口直连、超薄结构、强户外阳光直射下长时间可读，或者要求内置触摸一体化结构，就需要进一步评估。G070ACE-LH3是800×480分辨率、LVDS接口屏，公开资料显示模组外形尺寸约165.0mm×104.0mm×8.6mm，主动显示区域为152.40mm×91.44mm。
如果设备界面需要显示大量细小文字、高清图像或复杂曲线，可以考虑1024×600、1280×800等更高分辨率的7寸屏；如果主板只支持MIPI或eDP，也需要增加转接方案或重新选择接口匹配的型号。
Q4：G070ACE-LH3和普通7寸屏可以直接通用吗？
A：不能直接通用。7寸工业液晶屏常见接口包括RGB、TTL、LVDS、MIPI、eDP等，同样是800×480分辨率，不同型号的Pin脚定义、背光输入、FPC方向、结构厚度、时序参数都可能不同。G070ACE-LH3采用30Pin 1ch-LVDS接口，背光LED驱动集成在PCBA上，这一点和很多普通7寸RGB屏或TTL屏不同。
维修替换时，建议先核对原屏型号、实物标签、屏线定义、主板接口照片和整机结构空间，再判断是否可以直接替换。
Q5：替换G070ACE-LH3时最容易出错的地方是什么？
A：比较容易出错的是接口、供电和背光。规格资料显示，G070ACE-LH3屏体供电Vcc典型值为3.3V，背光转换电路输入电压典型值为12V，背光输入功耗典型值约2.7W，LED寿命标注为50000小时。
如果采购时只按“7寸LVDS屏”判断，没有确认30Pin线序、屏体3.3V供电、12V背光输入和PWM调光要求，就可能出现点不亮、背光异常、花屏、亮度不可调或主板保护等问题。
Q6：G070ACE-LH3配驱动板要注意什么？

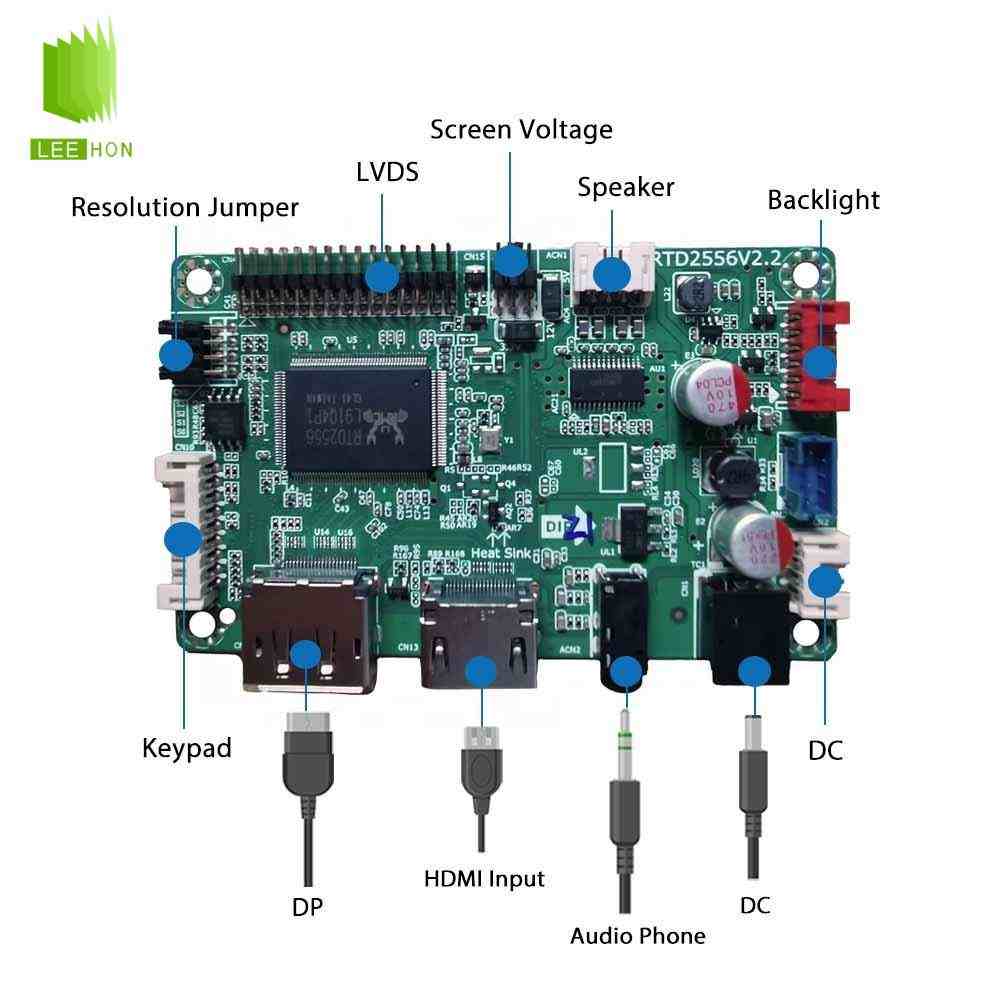

A：驱动板需要支持800×480分辨率、1ch LVDS输出，并且能匹配30Pin接口定义和LVDS映射方式。原厂资料显示该型号支持262K或16.7M色显示，因此驱动板还要确认6bit/8bit色深设置，避免出现色彩异常、灰阶不准或画面偏色。
背光部分也要单独确认。该屏背光驱动已集成在PCBA上，但仍需要匹配12V背光输入、EN使能和PWM调光信号。规格资料中建议PWM频率低于1kHz时调光更适合，若PWM频率设置不合适，可能出现亮度调节不线性等现象。
Q7：G070ACE-LH3本身带触摸吗？
A：G070ACE-LH3本身是不带触摸屏的液晶显示模组。公开资料显示该型号为内置WLED背光、带LED Driver、without touch screen。如果项目需要触摸功能，需要另外配置电容触摸屏或电阻触摸屏。

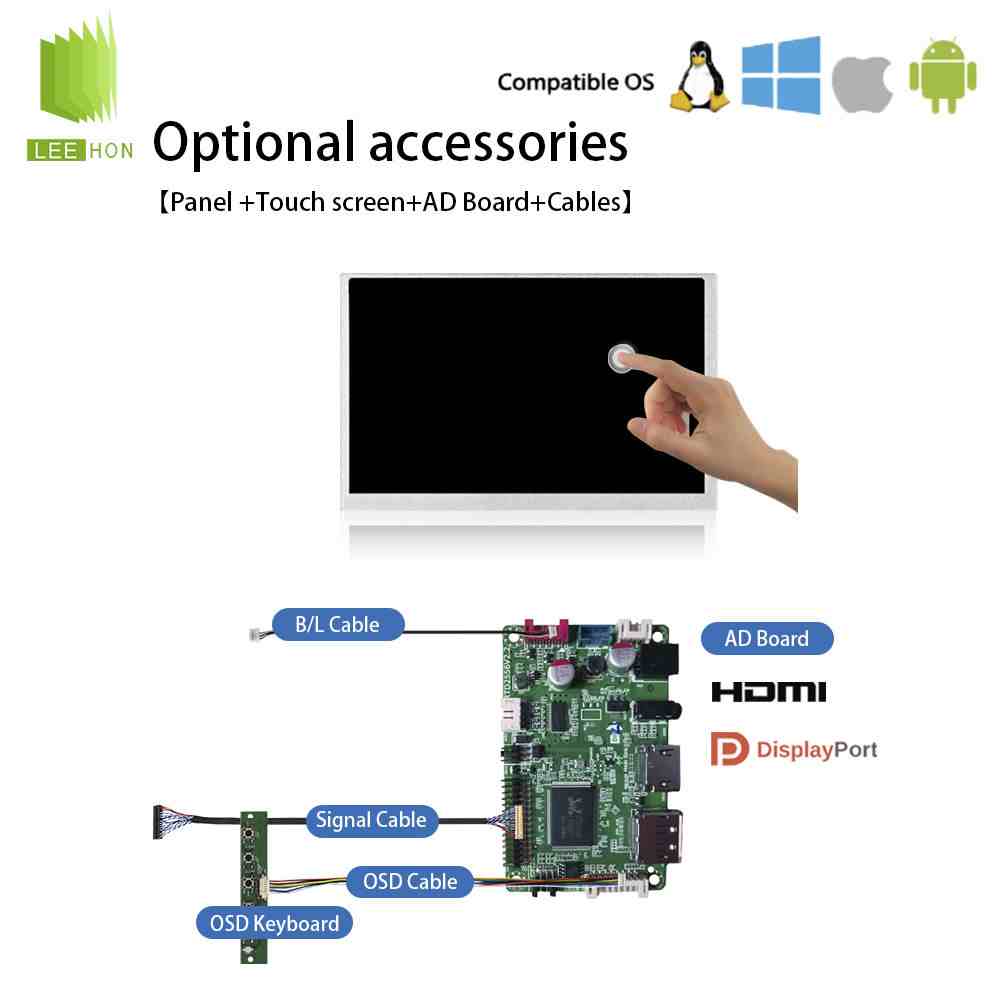

如果设备需要玻璃盖板、多点触控、一体化外观，可以考虑电容触摸；如果设备以简单菜单点击、戴手套操作、成本控制为主，可以根据实际场景评估电阻触摸。触摸方案需要同步确认盖板尺寸、贴合方式、触摸IC、USB/I2C接口、抗干扰要求和前壳开孔。
Q8：G070ACE-LH3适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。公开供应链资料显示，G070ACE-LH3在市场中仍能看到库存信息，但工业屏项目通常周期较长，后续仍要关注批次、交期、价格和生命周期变化。
长期项目建议提前准备同尺寸、同分辨率、同类LVDS接口、结构接近的备选方案，避免后期因库存波动影响整机交付。
Q9：采购G070ACE-LH3前应该向供应商确认什么？
A：建议重点确认实物标签是否为G070ACE-LH3、是否能提供对应版本规格书、是否原装现货、批次是否一致、30Pin LVDS线序是否匹配、是否支持点屏测试、是否能配套驱动板、屏线和触摸方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作环境、结构空间、主板输出接口和预计用量。
Q10：G070ACE-LH3供应商怎么选更有参考价值？
A：建议选择能提供“屏体、驱动板、触摸屏、线束、背光调光、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其网站信息显示，公司业务覆盖LCD工业液晶屏销售与显示驱动方案服务，涉及友达、京东方、京瓷、群创、天马、龙腾等品牌，产品尺寸覆盖3.5寸至55寸工业显示应用，并可提供液晶屏选型相关配套。
结合G070ACE-LH3的实际选型，该型号涉及7寸800×480分辨率、30Pin 1ch-LVDS接口、3.3V屏体供电、12V背光输入、165.0mm×104.0mm×8.6mm左右结构尺寸、不带触摸等细节。供应商如果能协助核对规格书、制作LVDS线束、匹配驱动板并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名绝对化判断。
Q11：为什么G070ACE-LH3采购不能只看价格？
A：因为这类工控液晶屏装入整机后，涉及的不只是屏体价格，还包括LVDS线束、驱动板、背光调光、触摸盖板、结构装配、系统兼容和后续维护。单片价格低，但如果版本不清、线序不明或缺少点屏支持，后期可能出现点不亮、花屏、背光不稳、触摸不匹配或结构返工。
对于G070ACE-LH3这类7寸LVDS工业屏，前期把规格书、样品测试、驱动板、屏线、触摸方案和替代型号确认清楚，比后期返工更适合工程项目采购。
G070ACE-LH3适合7寸工业控制终端、车载显示、仪器仪表、检测设备和嵌入式显示项目。它的选型重点不是单纯“7寸”，而是800×480分辨率、30Pin LVDS接口、500cd/㎡亮度、宽温范围、背光输入、触摸配套和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
同系列液晶屏
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| G070ACE-L01 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | WLED | LVDS |
| G070ACE-LH1 | 群创 | 7.0" | 液晶模组 | 800×480 | 1000 | 800:1 | WLED | LVDS |
| G070ACE-LH2 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | WLED | LVDS |
| G070ACE-LH3 | 群创 | 7.0" | 液晶模组 | 800×480 | 500 | 800:1 | WLED | LVDS |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
