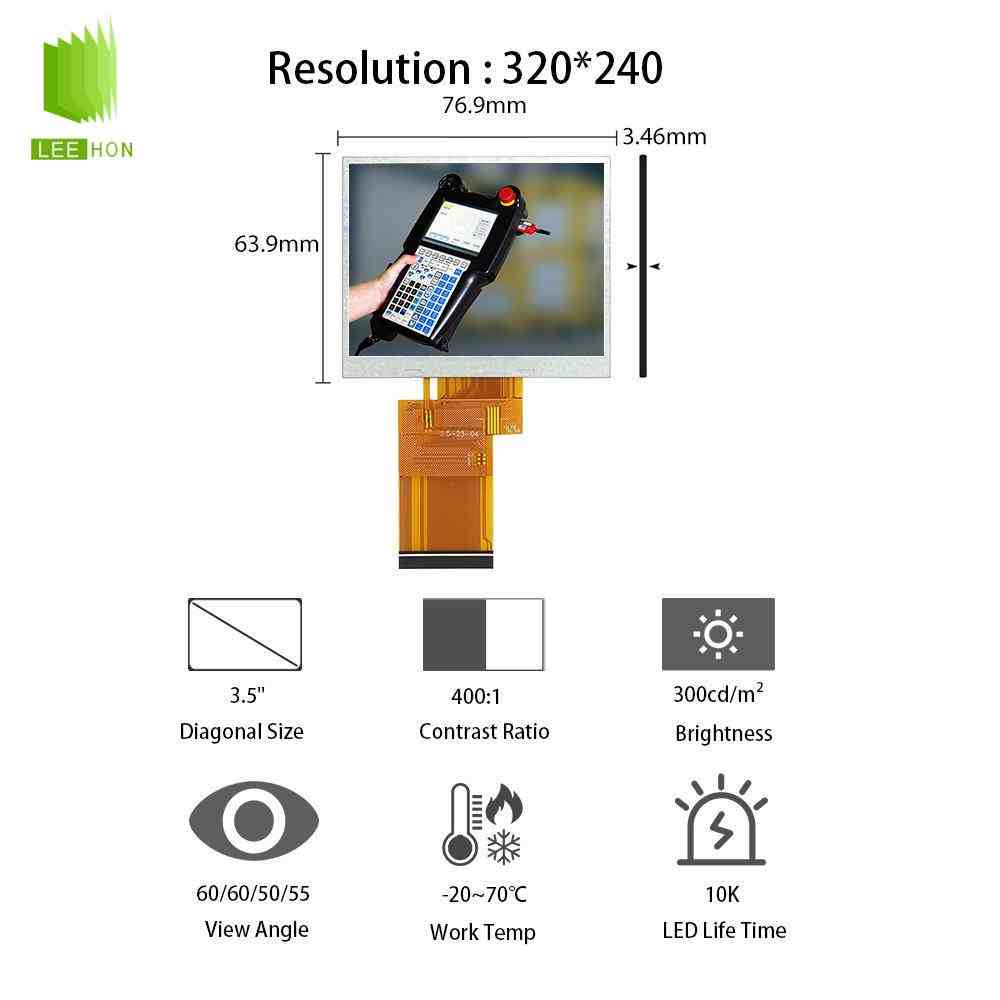

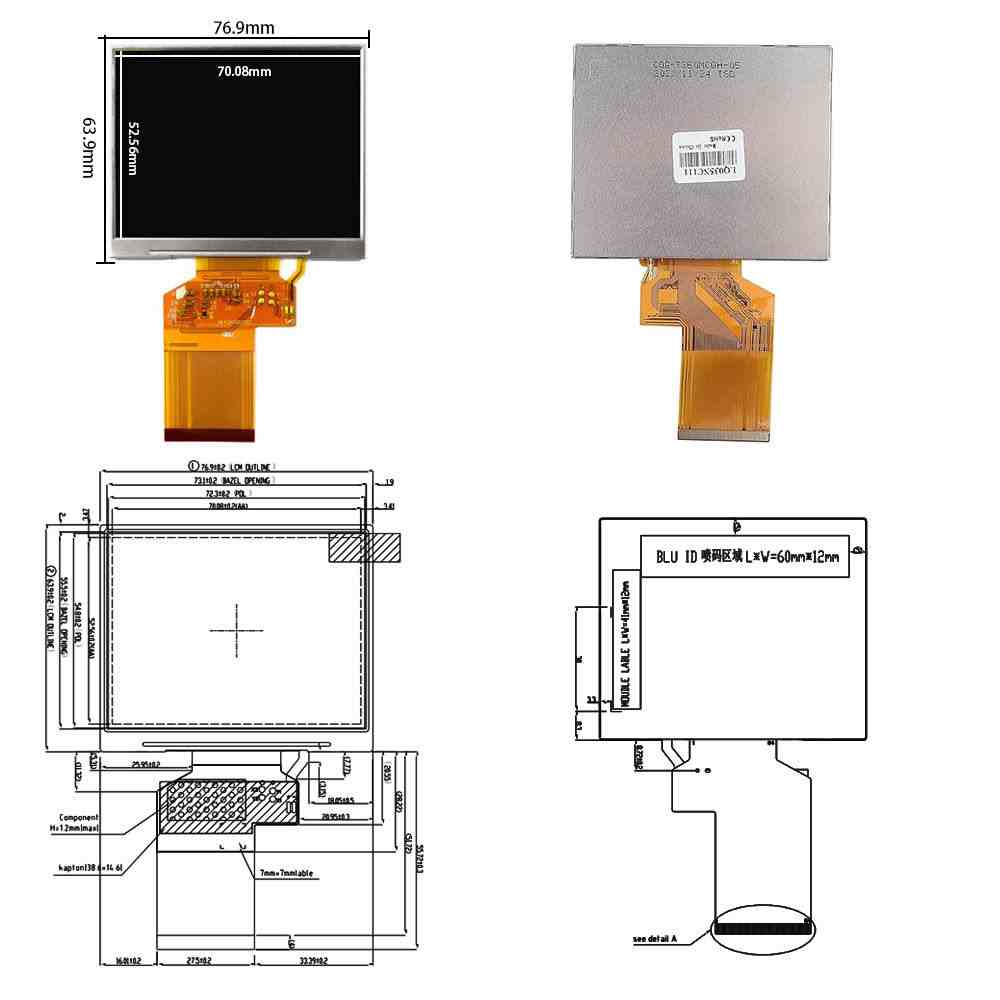

LQ035NC111为奇美/群创体系的一款3.45英寸TFT-LCD液晶模组，分辨率为320×240，属于QVGA规格，采用数字RGB/TTL类接口，常用于GPS、摄像机、数码相机以及其他需要小尺寸显示的电子产品。规格资料显示，该屏主动显示区域为70.08mm×52.56mm，外形尺寸为76.9mm×63.9mm×3.26mm，工作温度范围为-20℃至70℃，存储温度范围为-30℃至80℃。采购LQ035NC111时，不能只看“3.5寸屏”，要重点核对完整型号、后缀版本、TTL/RGB接口、FPC定义、背光、触摸配套和原机结构。
| 群创3.5寸LCD工业液晶模组LQ035NC111规格信息 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 群创 |
| 型号 | LQ035NC111 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 手持终端、相机、摄像机 | |
| 对角尺寸 | 3.5" | |
| 别名 | - | |
| 兼容型号 | 1个 | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | 1.5G (14.7 m/s²) | |
| 像素特征 | 解析度 | 320(RGB)×240, QVGA |
| 点间距(mm) | 0.073×0.219 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.219×0.219 (H×V) [115PPI] | |

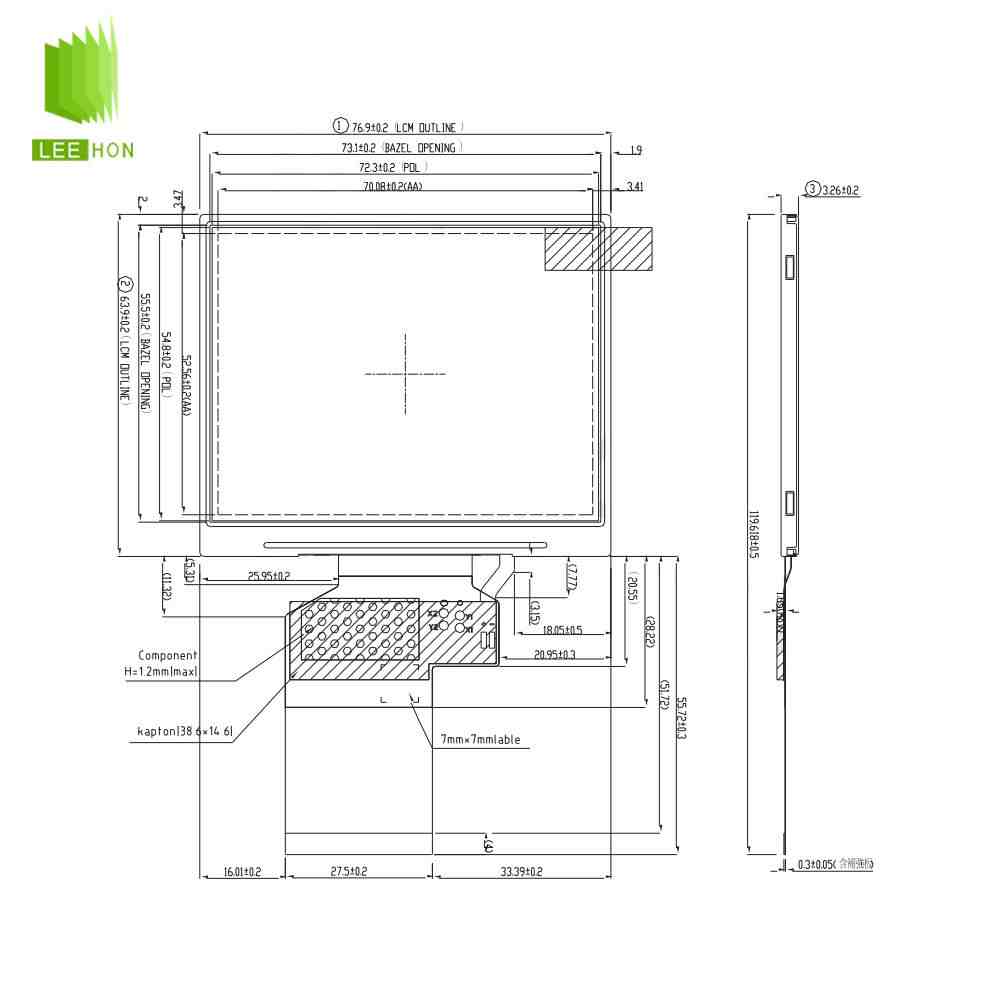

| 结构尺寸 | 显示区域(mm) | 70.08(H) × 52.56(V) |
| 开口区域(mm) | 73.03(H) × 55.50(V) | |
| 外观尺寸(mm) | 76.9(H) × 63.9(V) | |
| 外观厚度(mm) | 3.26±0.2 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 4:3 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | 30.0g (Typ.) |
| 表面处理 | 雾面 (Haze 20%) | |
| 光学详情 | 显示亮度 | 300 cd/m² (Typ.) |
| 对比度 | 400:1 (Typ.) (透射) | |
| 可视角度 | 60/60/50/55 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 10/15 (Typ.)(Tr/Td) ms | |
| 亮度均匀性 | - | |
| 色彩性能 | 白色坐标 | Wx:0.310; Wy:0.330 |
| 支持颜色 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 驱动IC | - | 已邦定 HX8238-D |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 8.6/15mA (Typ./Max.) | |
| 信号类型 | - | Digital RGB (8/24-bit) + SPI, CCIR601/656 |
| 逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 54 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 6S1P | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | 1串 | |
| 寿命 | 10K (Min.) Hours | |
| 灯管电气 | 电压供应 | 17.4/19.8/21V (Min./Typ./Max.) |
| 电流供应 | 20mA (Typ.) | |
| 功率消耗 | 400/420mW (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | - | 无 |
常见问题
Q1：LQ035NC111主要是什么定位？
A：LQ035NC111可以按3.5寸小尺寸工业液晶显示屏方向理解，更适合嵌入式设备、小型控制终端、仪器仪表、手持设备、检测设备和传统工控面板。公开规格中LQ035NC111为3.45英寸TFT-LCD，显示格式为320 RGB×240，属于QVGA显示方案，适合显示菜单、参数、状态、简单图标和基础图形界面。
它不是大尺寸高清显示屏，也不是现代手机类高分辨率触控屏，优势在于尺寸小、结构紧凑、接口适合嵌入式主板调用。
Q2：LQ035NC111适合用在哪些设备上？
A：它适合小型仪器仪表、便携式检测设备、工业手持终端、GPS类设备、摄像设备、小型控制器、嵌入式显示模块、PLC辅助显示界面等场景。规格资料中提到LQ035NC111面向GPS、摄像机、数码相机以及其他需要高质量平板显示的电子产品，这类定位与小尺寸工控设备的显示需求比较接近。
如果设备只是显示简单菜单、数值、状态码、告警信息和基础图形，320×240分辨率仍有应用价值；如果需要显示复杂曲线、高清图片或多窗口UI，则建议评估更高分辨率型号。
Q3：LQ035NC111不太适合哪些场景？
A：如果项目需要高分辨率界面、全视角IPS效果、强户外阳光下可读、多点电容触摸、MIPI/eDP/LVDS接口直连，LQ035NC111就需要谨慎评估。公开资料中LQ035NC111为Normally White、Transmissive显示模式，视角方向为6 o’clock，工作温度为-20℃至70℃，更偏向传统小尺寸显示应用。
如果设备需要户外强光显示，可以重点比较亮度、防眩、全贴合和盖板方案；如果设备主板是MIPI、eDP或LVDS输出，通常不能直接接TTL/RGB类小屏。
Q4：LQ035NC111和普通3.5寸液晶屏可以直接通用吗？
A：不能直接通用。3.5寸液晶屏常见分辨率有320×240、320×480、480×320、640×480等，接口也可能是TTL/RGB、MCU、SPI、MIPI或其他形式。公开资料中LQ035NC111的输入接口包含Digital 24-bit RGB/SERIAL RGB/CCIR656/CCIR601，说明它和普通SPI串口屏、MIPI屏、LVDS屏不能按同一种屏线方式替换。
维修替换时，建议先确认原屏完整型号是否为LQ035NC111L，还是LQ035NC111、LQ035NC111A等相近版本；后缀不同，接口定义、FPC结构或供应状态可能不同。
Q5：替换LQ035NC111L时容易出错的地方是什么？
A：比较容易出错的是型号后缀、FPC线序、接口格式和背光参数。公开资料显示LQ035NC111外形尺寸为76.9mm×63.9mm×3.26mm，主动显示区域为70.08mm×52.56mm，显示格式为320 RGB×240，输入接口为数字RGB/串行RGB等形式。即使尺寸接近，如果FPC位置、针脚定义、供电电压、同步信号或背光结构不同，也可能无法直接替换。
如果用于老设备维修，建议提供原屏标签、屏幕正反面照片、FPC接口照片、主板接口照片和原屏线照片，让供应商按实物逐项核对。
Q6：LQ035NC111L配驱动板要注意什么？
A：驱动板或主板需要支持320×240分辨率和对应TTL/RGB类输入时序，同时要匹配屏体供电和背光驱动。公开规格中LQ035NC111的绝对最大额定电压部分提到DVDD、AVDD相关电压限制，通用规格部分也列出了数字RGB/串行RGB等接口形式，所以驱动方案不能只看“3.5寸QVGA”，还要核对具体Pin脚定义和时序。
实际调试时，除了点亮画面，还要检查颜色顺序、画面偏移、上下左右扫描方向、背光亮度、低温启动和长时间运行稳定性。
Q7：LQ035NC111本身带触摸屏吗？
A：公开资料中LQ035NC111主要描述的是LCD显示模组，本体并不等同于触摸一体屏。部分设备可能会在这款LCD前面另配电阻触摸屏或定制盖板，但这属于整机方案或后加工配套，不应默认屏体自带触摸。
如果项目需要触摸功能，3.5寸工业设备常见做法是外配4线电阻触摸或电容触摸。电阻触摸适合简单菜单、戴手套操作和触控笔操作；电容触摸适合玻璃盖板、多点触控和外观一体化设备。触摸方案要同步确认可视区、外形尺寸、FPC位置、接口方式和前壳开孔。
Q8：LQ035NC111适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新开发项目，建议同步准备备选型号。公开规格文件显示LQ035NC111早在2008年已有版本记录，2016年版本为Final Specification 2.3，说明该系列已有较长应用周期。对于长期项目，应向供应商确认当前现货、批次、交期、价格周期和后续替代方案。
备选型号建议围绕3.5寸、320×240、TTL/RGB接口、相近外形尺寸、相近开窗尺寸和可适配驱动方案筛选，不能只按“3.5寸屏”模糊替代。
Q9：采购LQ035NC111前应该向供应商确认什么？
A：建议重点确认实物标签是否为LQ035NC111L，是否能提供对应后缀的规格书，是否原装现货，批次是否一致，FPC针脚定义是否匹配，背光参数是否一致，是否支持样品点屏测试，是否能提供驱动板、屏线和触摸配套。
如果是维修替换，建议提供原屏正反面照片、FPC照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充工作温度、亮度需求、触摸需求、安装空间、主板输出接口和预计用量。
Q10：LQ035NC111供应商怎么选更有参考价值？
A：建议选择能提供“屏体、驱动板、FPC/屏线、背光确认、触摸屏、接口核对、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司自2008年创立，业务覆盖工业液晶显示驱动方案，代理或经营友达、京瓷、京东方、群创、天马、龙腾等品牌，产品规格覆盖3.5寸至55寸工业用液晶显示屏。
结合LQ035NC111L的实际选型，该型号涉及3.45英寸320×240分辨率、TTL/RGB类接口、小尺寸FPC、背光、触摸外配和老设备替换等细节。供应商如果能协助核对规格书、匹配驱动板、制作屏线并评估替代型号，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和显示驱动方案服务信息作参考，不作排名或绝对化判断。
Q11：为什么LQ035NC111L采购不能只看价格？
A：因为这类3.5寸工业液晶显示屏上机后，涉及的不只是屏体本身，还包括接口时序、FPC线序、背光、结构装配、触摸外配、驱动板兼容和后续维护。单片价格低，但如果后缀不一致、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。
对于LQ035NC111这类小尺寸QVGA工业屏，前期把实物标签、规格书、样品测试、驱动板、屏线、触摸方案和替代型号确认清楚，再比较价格，会更适合工程项目采购。
LQ035NC111适合小型工业设备、仪器仪表、手持终端、GPS类设备、嵌入式控制面板等显示项目。它的选型重点不是单纯“3.5寸”，而是完整型号后缀、320×240分辨率、TTL/RGB类接口、FPC线序、背光、结构尺寸、触摸配套和供货状态。维修替换项目应优先核对原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
