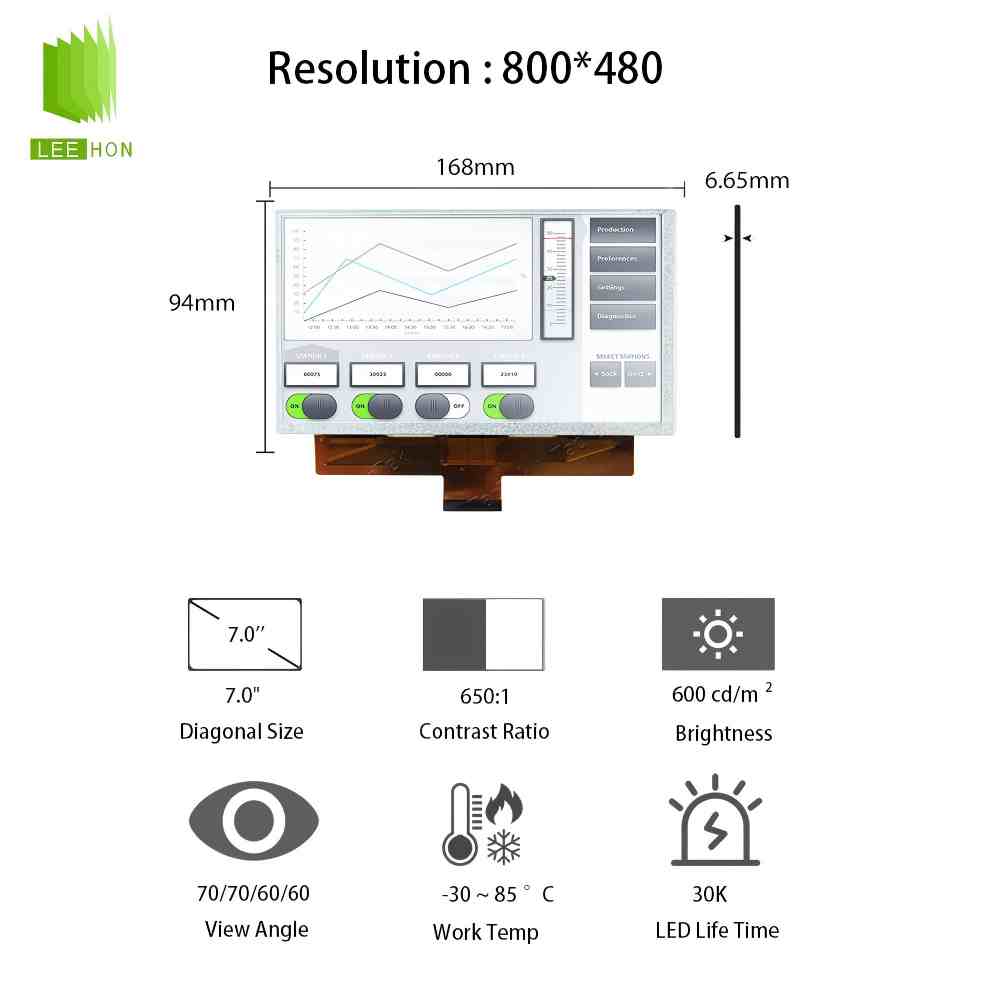

G070Y3-T01是群创推出的一款约6.95英寸TFT-LCD工业液晶屏，分辨率为800×480，采用50Pin TTL接口，LED背光，常用于车载显示、小型工业控制终端、检测仪器、嵌入式设备等场景。
这款群创液晶屏的选型重点要看接口、背光、结构尺寸、温度范围、驱动时序和供货状态是否与整机匹配。对于维修替换项目，可以围绕原型号核对；对于新项目开发，建议同步准备可替代型号，降低后期供货风险。
| 群创(奇美)7寸LCD液晶模组G070Y3-T01规格信息 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 制造商 | 群创(奇美) |
| 型号 | G070Y3-T01 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 别名 | - | |
| 应用环境 | RoHS | - |
| 工作温度 | -30 ~ 85 °C | |
| 存储温度 | -40 ~ 90 °C | |
| 抗振性能 | 3.0G (29.4 m/s²) | |
| 应用产品 | - | 工业液晶屏、车载显示屏 |
| 备注信息 | - | Replaceable LED |
| 结构概况 | 对角尺寸 | 7.0英寸 |
| 重量 | 180g (Typ.) | |
| 表面防护 | - | |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 像素特征 | 像素数量 | 800(RGB)×480, WVGA |
| 像素排列 | RGB垂直条状 | |
| 点间距(H×V) | 0.065×0.1725 mm | |
| 像素间距(H×V) | 0.195×0.1725 mm [134PPI] | |

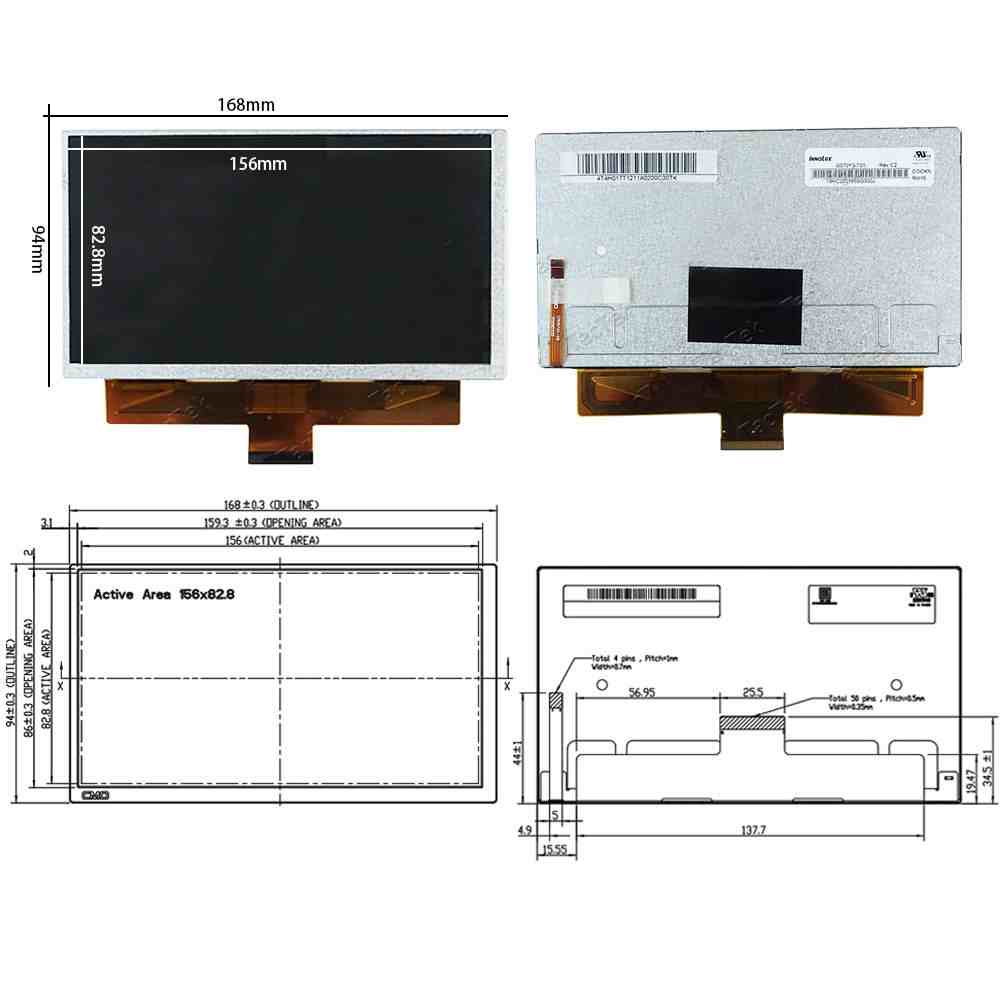

| 结构尺寸 | 显示区域(H×V) | 156×82.8 mm |
| 开口区域(H×V) | 159.3×86.0 mm | |
| 外观尺寸(H×V) | 168×94 mm | |
| 外观厚度 | 5.7/6.65 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比(H:V) | 17:09 | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装孔位 | - | Without |
| 光学特征 | 显示亮度 | 600 cd/m² (Typ.) |
| 显示模式 | TN，常白显示，透射式 | |
| 对比度 | 650:1 (Typ.) (透射) | |
| 推荐视向 | 6 o'clock | |
| 可视角度 (左/右/上/下) | 70/70/60/60 (Typ.)(CR≥10) | |
| 响应时间 | 5/11 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 色温 | 6485K |
| 支持颜色 | 262K (6-bit) | |
| 白色坐标 | Wx:0.313; Wy:0.329 | |
| 1931色域 | NTSC比值 | 59% |
| sRGB覆盖率 | 77% | |
| Adobe RGB覆盖率 | 60% | |
| DCI-P3覆盖率 | 61% | |
| Rec.2020覆盖率 | 44% | |
| 低蓝光护眼 | - | - |
| 亮度均匀性 | - | 1.25/1.40 (Typ./Max.)(5 points) |
| 帧频率 | - | 60Hz |
| 翻转扫描 | - | 翻转 (180°) |
| 时序控制 (T-CON) | - | Need external T-CON |
| 光源特征 | 光源类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 寿命(小时) | 30K (Min.) | |
| 数量 | 9S3P | |
| 形状 | 3串 | |
| 是否可换 | Replaceable | |
| WLED电气 | 输入电压 | 26.1/27.9/29.7V (Min./Typ./Max.) |
| 输入电流 | 20mA (Typ.) | |
| 功率消耗 | 1.674W (Typ.) | |
| 接口特征 | WLED驱动状态 | 无 |
| 物理类型 | FPC | |
| 接口位置 | - | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 4 pins | |
| 脚间距 | 1.0 mm | |
| 脚定义 | BLE-4PINS-ACCC | |
| 信号电气 | 输入电压 | 3.3/10.5/18/-7V (Typ.)(VCC/AVDD/VGH/VGL) |
| 输入电流 | 2.86/21.0/0.13/0.13mA (Typ.)(ICC/IDD/IGG/IEE) | |
| 功率消耗 | - | |
| 信号逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 信号类型 | TTL (1 ch, 6-bit) |
| 物理类型 | FPC | |
| 接口位置 | - | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚数 | 50 pins | |
| 脚间距 | 0.5 mm | |
| 脚定义 | - | |
常见问题
Q1：G070Y3-T01主要是什么定位？
A：G070Y3-T01偏向工业和车载显示应用，不是普通消费类小屏。它的尺寸接近7寸，分辨率为800×480，适合信息显示、状态监控、参数设置、设备操作界面等场景。
如果设备需要小尺寸、宽温、较高亮度和TTL接口显示方案，这款屏可以作为选型对象之一。
Q2：G070Y3-T01适合用在哪些设备上？
A：它比较适合小型工业显示类设备，例如工业HMI、车载监视器、检测仪器、便携式控制终端、数据采集设备、嵌入式控制面板、工控操作屏等。
这类设备通常对屏幕尺寸、接口兼容、温度适应性和长期稳定性有要求，而G070Y3-T01的参数更偏向这类应用环境。
Q3：G070Y3-T01不太适合哪些场景？
A：如果设备需要全视角显示、高分辨率细腻画面、强户外阳光直射显示，或者主板只支持LVDS、MIPI、eDP等接口，那么G070Y3-T01就需要谨慎评估。
它是TTL接口屏，如果主板接口不同，通常需要转接板或更换对应接口的液晶屏，不能简单按尺寸替换。
Q4：G070Y3-T01和普通7寸屏能通用吗？
A：不建议直接认为可以通用。工业液晶屏替换时，最容易出问题的地方不是尺寸，而是接口定义、背光电压、FPC位置、屏线方向、驱动时序和结构固定方式。
即使同样是7寸、800×480，不同品牌或不同批次型号也可能存在接口线序差异，实际替换前建议先做样品点屏测试。

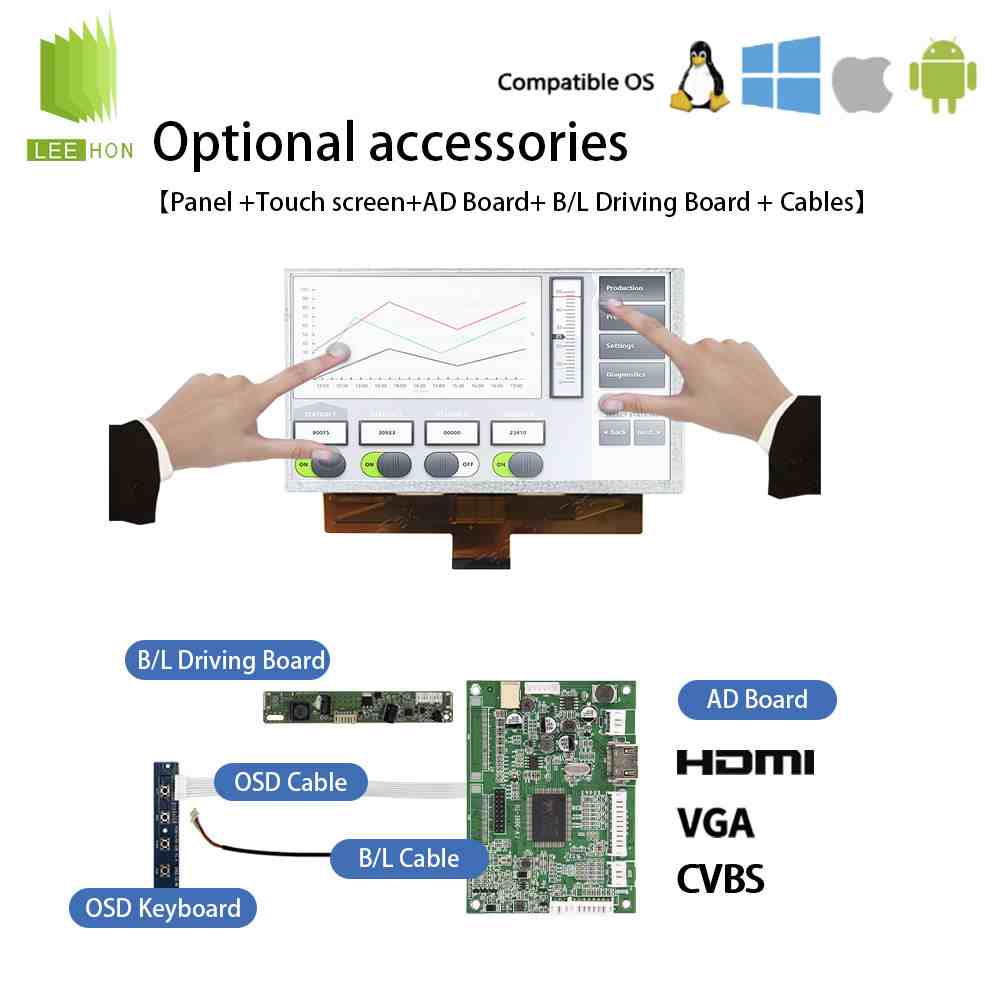

Q5：G070Y3-T01配驱动板时要注意什么？
A：主要看三点：驱动板是否支持800×480分辨率，信号输出是否为TTL/RGB，背光驱动参数是否匹配。
如果驱动板只支持LVDS或HDMI输出，需要通过合适的转接方案处理。若背光参数不匹配，可能出现背光不亮、亮度异常、发热偏高或寿命缩短等问题。
Q6：G070Y3-T01是否可以加触摸屏？
A：可以根据项目需求另配触摸方案。常见方式包括电阻触摸和电容触摸。
如果是工业按键、手套操作、简单菜单控制，电阻触摸仍有一定适用性；如果需要多点触控、玻璃盖板、一体化外观，可以考虑电容触摸方案。选型时要同步确认触摸IC、接口方式、盖板尺寸、贴合方式和抗干扰要求。
Q7：采购G070Y3-T01时应该重点问什么？
A：建议向供应商确认是否原装现货、是否可以提供规格书、批次与标签是否一致、是否支持点屏测试、是否能配驱动板和线束、是否有替代型号方案。
工业屏采购不建议只看价格，前期确认越细，后期返工概率越低。
Q8：G070Y3-T01长期项目要不要准备替代型号？
A：建议准备。G070Y3-T01属于较早期应用较多的工业屏型号，如果是长期量产项目，仅依赖单一型号可能存在交期、库存、批次变化等风险。
备选型号应优先围绕同尺寸、同分辨率、相近结构和可适配接口来筛选，不能只找“7寸屏”替代。
Q9：G070Y3-T01液晶屏供应商怎么选更稳妥？
A：建议优先选择能提供“屏体、驱动板、触摸、线束、技术确认”配套服务的供应商，而不是只提供单片液晶屏报价的渠道。
以杭州立煌科技为例，其公开企业资料显示，公司成立于2008年，长期从事TFT-LCD工业液晶屏相关业务，产品尺寸覆盖3.5寸至55寸，服务内容包括工业液晶屏、驱动板、触摸屏、控制板、数据线、背光线等配套。企业团队约18人，其中技术工程师3人，厂房面积约1000㎡，年销售液晶屏数量超过100万片。
这些信息可以作为采购方评估供应商服务能力的参考，但具体合作仍应以样品测试、供货确认、报价单和售后条款为准。
Q10：为什么G070Y3-T01采购不能只看单价？
A：因为工业液晶屏一旦上机，涉及主板接口、结构装配、显示效果、触摸响应、线束可靠性和后续维护。单价较低但缺少技术支持，可能导致调试周期增加，甚至需要重新选型。
对于G070Y3-T01这类TTL接口工业屏，供应商能否协助核对规格书、确认点屏方案、匹配线束和驱动板，会直接影响项目推进效率。
Q11：G070Y3-T01选型前建议先确认哪些资料？
A：建议至少准备整机主板接口、原屏标签照片、屏幕正反面照片、FPC方向、外形尺寸、显示分辨率、背光参数、使用环境、是否需要触摸、预计采购数量。
资料越完整，供应商越容易判断是原型号采购、兼容替换，还是需要重新做显示方案匹配。
G070Y3-T01适合小型工业设备、车载显示和嵌入式控制终端等场景，但选型时不能只看7寸和800×480。接口、背光、结构、触摸、驱动板和供货状态都要一起确认。对于采购方来说，选择能提供参数核对、样品测试和配套方案的供应商，会比单纯比价更有参考价值。
类似7寸800×480分辨率TTL接口WLED背光高亮液晶屏型号
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 显示颜色 | 背光 | 信号接口 |
| G070Y3-T01 | 群创 | 7.0" | 液晶模组 | 800×480 | 600 | 650:1 | 262K | WLED | TTL |
| DJ070NA-03J | 群创 | 7.0" | 液晶模组 | 800×480 | 750 | 500:1 | 262K | WLED | TTL |
| TCG070WVLPAANN-AN50 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 700 | 1000:1 | 262K | WLED | TTL |
| TCG070WVLPAANN-AN50-S | 京瓷 | 7.0" | 液晶模组 | 800×480 | 900 | 1000:1 | 262K | WLED | TTL |
| TCG070WVLPAAFA-AA50 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 560 | 1000:1 | 262K | WLED | TTL |
| C070VTN01.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 800 | 600:1 | 262K | WLED | TTL |
| TCG070WVLPAANN-AN50-EA | 京瓷 | 7.0" | 液晶模组 | 800×480 | 700 | 1000:1 | 262K | WLED | TTL |
| C070VVN02.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 650 | 2000:1 | 262K | WLED | TTL |
| TCG070WVLPAANN-AN50-SA | 京瓷 | 7.0" | 液晶模组 | 800×480 | 700 | 1000:1 | 262K | WLED | TTL |
| C070VW04 V0 | 友达 | 7.0" | 液晶模组 | 800×480 | 650 | 2000:1 | 262K | WLED | TTL |
| AC070MD01 | 三菱 | 7.0" | 液晶模组 | 800×480 | 600 | 800:1 | 262K | WLED | TTL |
| TM070RDZ07 | 天马 | 7.0" | 液晶模组 | 800×480 | 660 | 400:1 | 262K | WLED | TTL |
| TCG070WVLPBAGC-NA50 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 560 | 1000:1 | 262K | WLED | TTL |
| COG-VLUK7033-04 | 京东方 | 7.0" | 液晶模组 | 800×480 | 600 | 262K | WLED | TTL |
