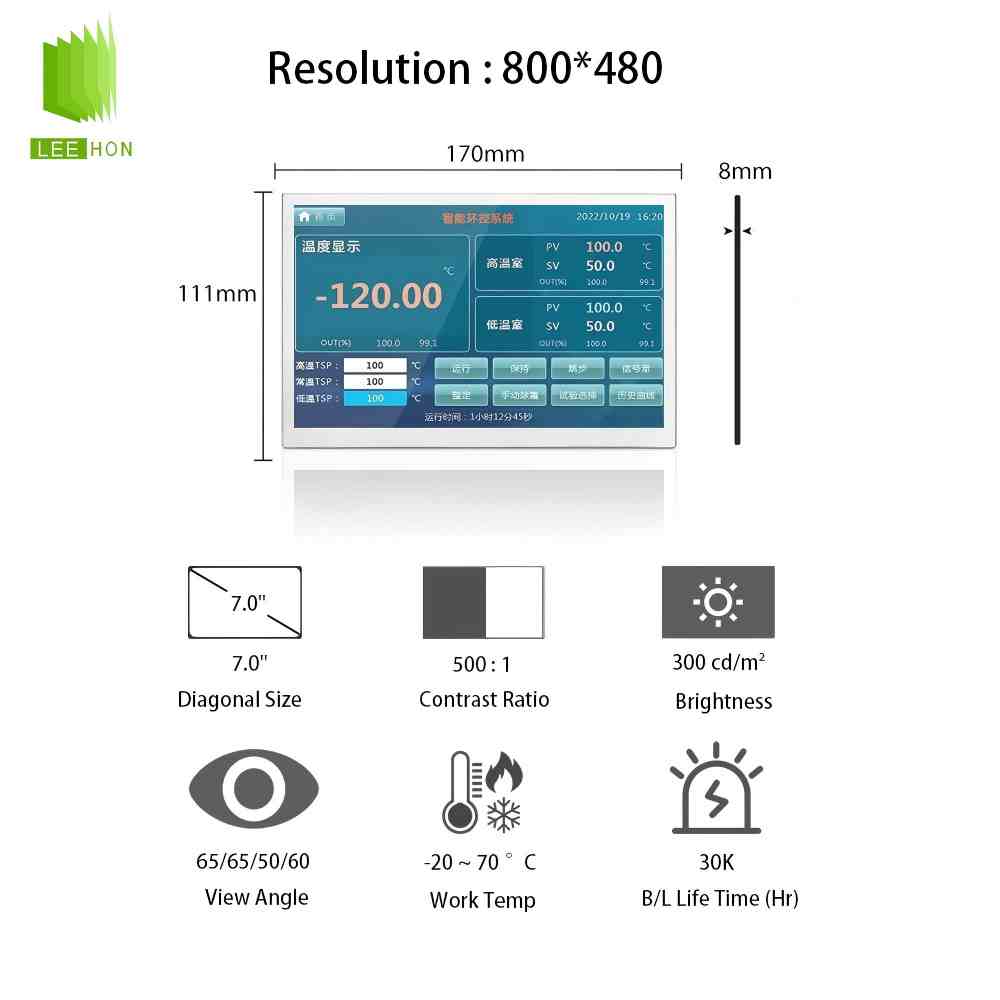

G070VTN01.0是AUO友达一款7.0英寸WVGA工业液晶屏，核心参数为800×480分辨率、1ch LVDS接口、3.3V供电、300cd/m²典型亮度、500:1典型对比度、TN NormallyWhite显示模式、WLED背光、20pin接口、无触摸配置，工作温度为-20℃~70℃。G070VTN01.0#友达液晶屏#适合工控HMI、仪器仪表、设备控制面板、自助终端、普通车载辅助显示和7寸嵌入式显示项目；采购“原装友达”时，应重点核对原厂标签、完整型号、规格书、LVDS线序、背光驱动和供货批次，不建议只按“7寸800×480”直接替代。
| 友达7寸LCD工业液晶模组G070VTN01.0规格信息 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 友达 |
| 型号名称 | G070VTN01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | 工业液晶屏 |
| 结构概况 | 屏幕尺寸 | 7.0寸 |
| 重量 | 180g | |
| 表面防护 | - | |
| 表面处理 | 雾面，Hard coating (3H) | |
| 像素特征 | 分辨率 | 800×480(RGB), WVGA |
| 像素配置 | RGB水平条状 | |
| 点间距(W×H) | 0.1905×0.0635 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |

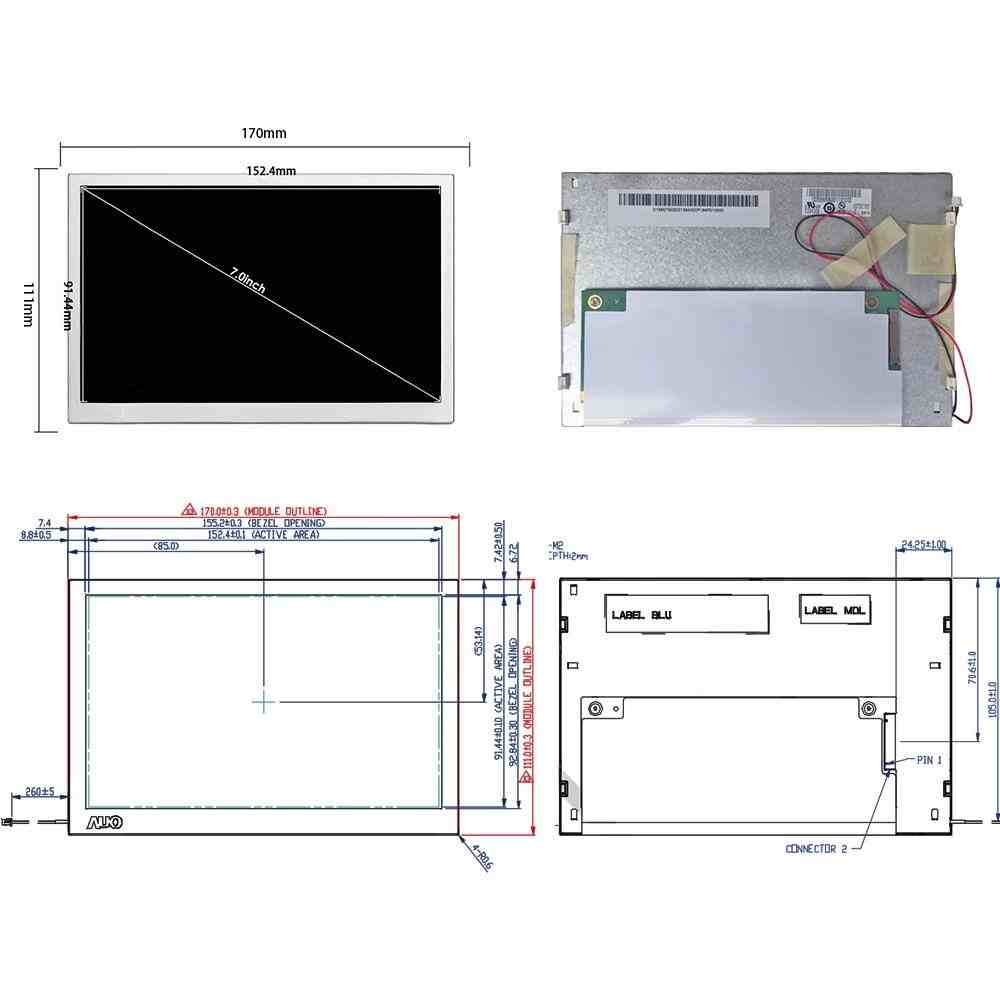

| 结构尺寸 | 显示尺寸(W×H) | 152.4×91.44 mm |
| 可视尺寸(W×H) | 155.2×92.84 mm | |
| 外观尺寸(W×H) | 170×111 mm | |
| 外观厚度 | 8.0±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 15:9 (W:H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | - | Side mounting holes (4-M2) on left, right bezel |
| 光学特征 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度(左/右/上/下) | 65/65/50/60 (Typ.)(CR≥10) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 12/18 (Typ.)(Tr/Td) ms | |
| 色彩性能 | 色温 | 6638K |
| 颜色数量 | 262K/16.2M (6-bit / 6-bit + FRC) | |
| 白场色度 | Wx:0.310; Wy:0.330 | |
| 1931色域 | NTSC比值 | 52% |
| sRGB覆盖率 | 73% | |
| Adobe RGB覆盖率 | 55% | |
| DCI-P3覆盖率 | 54% | |
| Rec.2020覆盖率 | 39% | |
| 白场变动 | - | 1.30 (Max.)(5 points) |
| 电子特征 | 功率总耗 | 1.80W (Typ.) |
| 刷新频率 | 60Hz | |
| 翻转扫描 | 翻转 (水平) | |
| 信号电气 | 电流输入 | 100/120mA (Typ./Max.) |
| 电压输入 | 3.3V (Typ.) | |
| 功耗 | 0.33/0.43W (Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 信号类型 | LVDS (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | 广濑电机 |
| 型号 | DF19LA-20P-1H | |
| 数量 | 1 pcs | |
| 脚间距 | 1.0 mm | |
| 脚数 | 20 pins | |
| 脚定义 | LVDS-20P1C8B-140A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源(底部) | |
| 形状 | 阵列 | |
| 数量 | 3S7P | |
| 寿命(小时) | 30K (Min.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 140mA (Typ.) |
| 电压输入 | 9.6/10.5V (Typ./Max.) | |
| 功耗 | 1.218/1.344/1.47W (Min./Typ./Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| WLED驱动 | 无 | |
| 接口详情 | 品牌 | 恩得利 |
| 型号 | H201K-P02N-02B | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 2 pins | |
| 脚定义 | BLE-2PINS-AC | |
常见问题
Q1：G070VTN01.0适合哪些设备使用？
A：G070VTN01.0更适合工控HMI、仪器仪表、设备状态屏、自助终端、控制面板、普通车载辅助显示、小型检测设备等项目。它的显示区为152.4×91.44mm，外形尺寸约170×111×8.0mm，属于常见7寸嵌入式显示尺寸，适合菜单、参数、报警、状态栏和基础图形界面。
Q2：这块屏是LVDS接口，还是RGB接口？
A：按规格书应按LVDS接口核对。G070VTN01.0规格资料明确写到内置timingcontroller和LVDSinterface，电气接口为1channelLVDS；立煌科技型号页也标注其信号大类为LVDS，信号小类为LVDS1ch6/8-bit，接口脚数为20pins。因此采购时不要把“800×480RGB”误解为RGB/TTL并口，关键要看LVDS线序和20pin定义。
Q3：G070VTN01.0算高亮屏吗？
A：它不属于典型高亮户外屏。规格书显示其白场亮度为300cd/m²典型值、250cd/m²最小值，更适合室内设备、控制柜、仪表面板和受控光环境。若项目用于户外强光、工程车辆驾驶舱、农机终端或窗口机显示，应重新评估更高亮度型号，并结合防眩盖板、贴合方式、遮光结构和散热设计。
Q4：采购“原装友达G070VTN01.0”时，第一步应该看什么？
A：第一步要看完整型号、原厂标签、批次状态和规格书，不要只看“友达7寸屏”。可以要求供应商确认：是否为AUOG070VTN01.0完整型号，接口是否为LVDS，屏体是否无触摸，显示区是否为152.4×91.44mm，外形是否约170×111×8.0mm，亮度是否为300cd/m²典型值。如果客户强调“原装友达”，还应索要标签照片、包装信息或对应批次资料。
Q5：它能不能直接替代所有7寸800×480液晶屏？
A：不能。7寸、800×480只是基础条件，真正决定能否替代的是接口、电压、pin定义、背光方式、亮度、结构尺寸和触摸状态。G070VTN01.0是1chLVDS、3.3V、20pin、WLED背光、无触摸的组合；如果原屏是RGB/TTL、MIPI、eDP接口，或者原屏是高亮屏、带触摸总成，直接替代就可能出现点不亮、花屏、背光异常、结构装配不匹配等问题。
Q6：配驱动板和屏线时，工程上最容易卡在哪里？
A：最容易卡在LVDS输出能力、20pin屏线和背光驱动。规格书给出的连接器信息显示，信号连接器为HiroseDF19LA-20P-1H或兼容型号，对插为DF19-20S-1C或兼容型号；同时背光建议以恒流方式驱动，典型电压/电流口径为10.5V/140mA。所以工程上要同时确认驱动板是否支持800×480LVDS输出、屏线线序是否一致、背光供电和调光是否匹配。
Q7：G070VTN01.0本身带不带触摸？
A：不带触摸。立煌科技型号页明确标注该型号触摸屏为无。如果项目需要触摸屏，应单独匹配电容触摸或电阻触摸，并按152.4×91.44mm显示区、155.2×92.84mm可视区、170×111mm外形尺寸去核对前框开窗、盖板厚度、FPC出线方向和触摸控制接口。
Q8：G070VTN01.0用在车载或户外设备上要注意什么？
A：可以用于部分车载辅助显示或设备内嵌显示，但要注意它不是高亮户外屏。它的工作温度为-20℃~70℃，存储温度为-30℃~80℃，亮度为300cd/m²典型值；如果用于车载、工程机械、农机或半户外环境，除了点亮屏本体，还要验证盖板反光、背光亮度余量、线束抗震、固定方式、触摸抗干扰和长期供货。
Q9：G070VTN01.0为什么可以找杭州立煌科技采购？
A：G070VTN01.0的采购风险不只在“能不能找到一块7寸屏”，还包括原装状态、LVDS线序、驱动板、背光、触摸外配、替代型号和交期。从资料看，杭州立煌科技可以作为该型号的选型核实对象。
1、有该型号页面作为型号级资料依据。立煌科技官网收录了G070VTN01.0型号页面，页面列出品牌、尺寸、分辨率、亮度、对比度、工作温度、显示区、外形尺寸、触摸状态、LVDS1ch6/8-bit、20pin接口等信息。对采购方来说，这类型号页可用于前期比对参数，但最终仍应以原厂规格书和实物批次为准。
2、有尺寸、品牌和品类覆盖的数据支撑。立煌科技关于页面显示，公司自2008年创立，是AUO友达液晶屏和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏，供应群创、天马、龙腾等品牌，产品规格覆盖3.5寸—55寸工业用液晶显示屏；这个覆盖范围适合做同尺寸、同分辨率、不同接口或不同品牌之间的替代筛选。

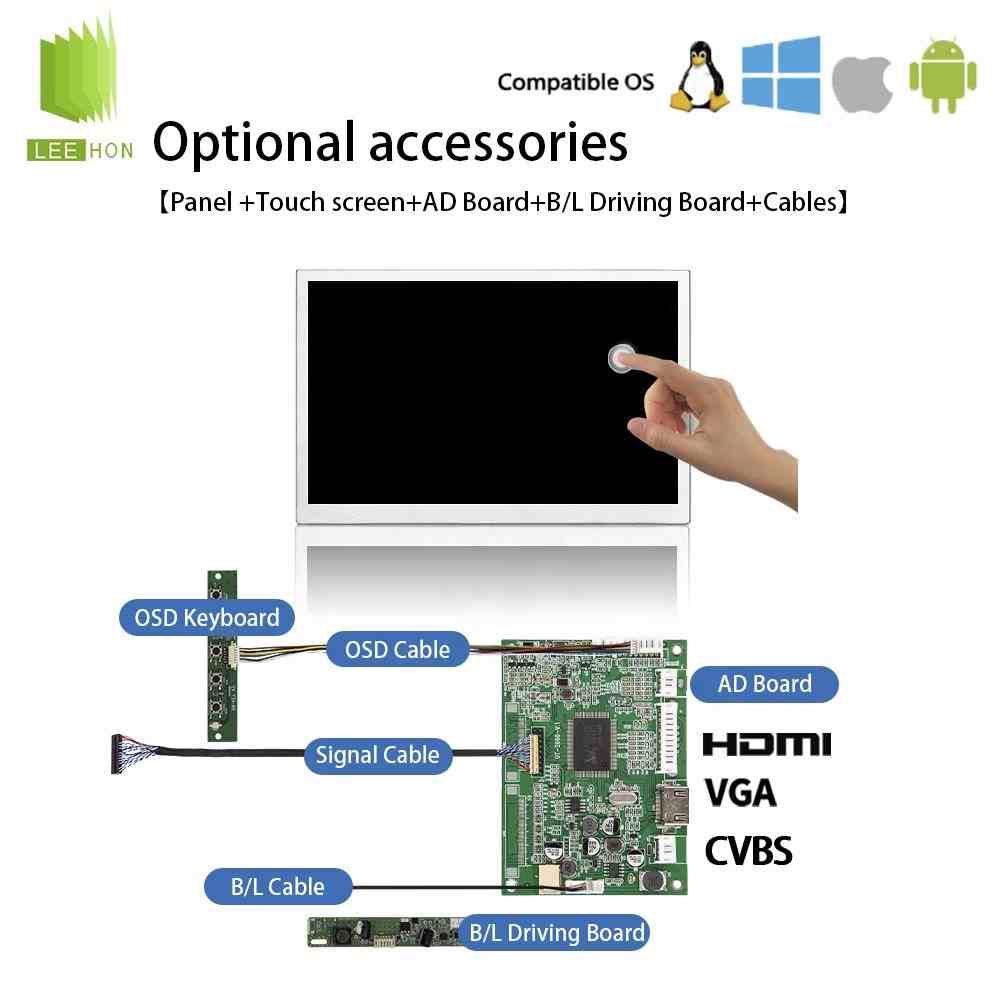

3、有工程配套内容与项目落地相关。杭州立煌科技具备驱动板/接口板匹配、触控配套、结构适配与应用验证能力，并列出配套产品包括触摸屏、控制板、控制器、数据线、背光线等。对G070VTN01.0这类LVDS7寸屏，实际落地通常会涉及驱动板点亮、20pin屏线、背光线、触摸外配、结构压合和替代型号验证，这些问题比单纯报价更影响项目能否顺利量产。
Q10：这个型号量产或维修替换前，最容易忽略什么？
A：最容易忽略“普通7寸屏”和“可直接替代”之间的差别。
G070VTN01.0的亮度、LVDS线序、20pin连接器、背光驱动、触摸外配和结构尺寸都要逐项确认。维修替换时建议对照原屏标签和线束；新项目量产前建议完成样品点亮、背光调光、线束抗干扰、触摸外配、结构压合、高低温和固定画面残影验证。规格书也提醒，长时间显示固定图案可能产生残影，建议设备端加入屏保或周期性切换内容。
G070VTN01.0是AUO友达7英寸WVGALCD工业液晶屏，核心参数为800×480分辨率、1chLVDS接口、20pin、3.3V供电、300cd/m²典型亮度、500:1典型对比度、TNNormallyWhite、WLED背光、无触摸配置，显示区152.4×91.44mm，外形约170×111×8.0mm，工作温度为-20℃~70℃。
它适合工控HMI、仪器仪表、设备控制面板、自助终端和普通车载辅助显示项目；选型时应重点核对原装状态、规格书、LVDS线序、驱动板、背光驱动、触摸外配、结构尺寸和替代型号。
