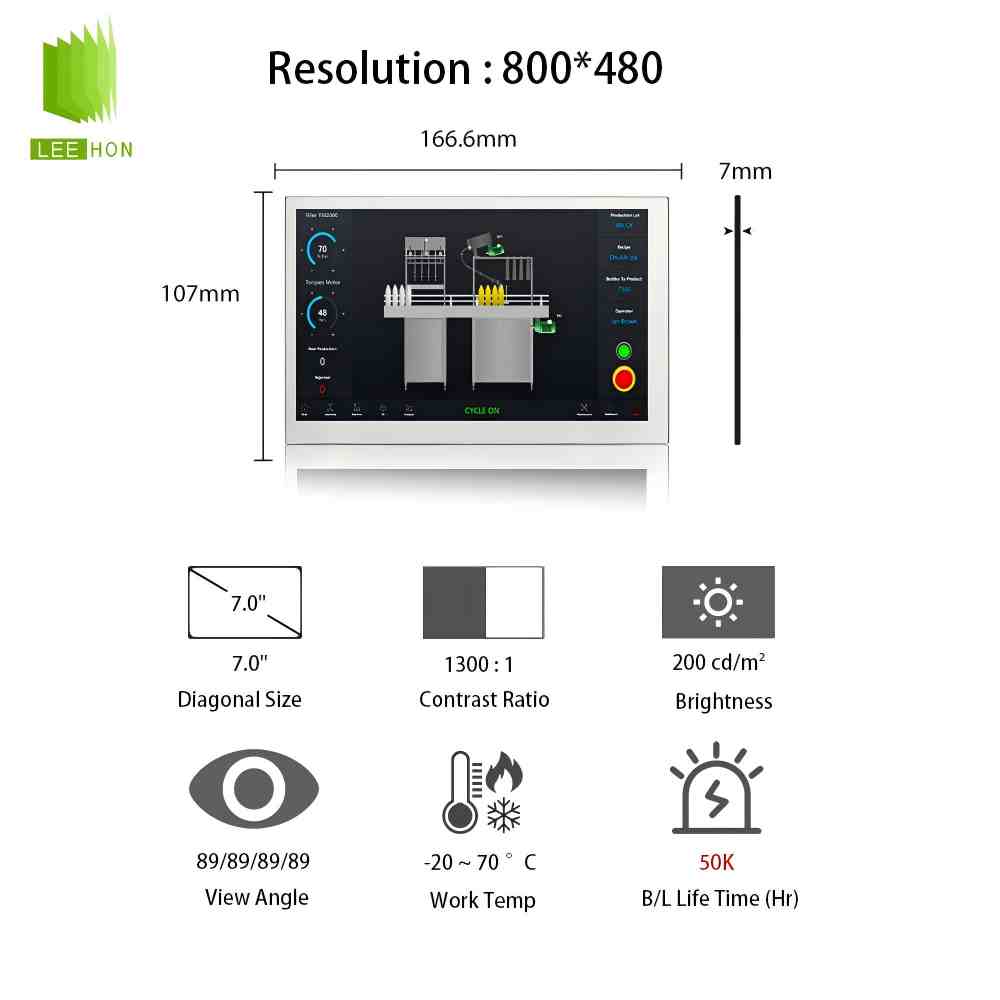

G070VAN01.1是AUO友达一款7.0英寸WVGA工业液晶屏，公开资料显示其核心参数为800×480分辨率、LVDS接口、200cd/m²典型亮度、1300:1典型对比度、85/85/85/85视角、长寿命WLED背光、显示区152.4×91.44mm、外形166.6×107×10mm，适合室内工控HMI、仪器仪表、嵌入式设备、普通设备面板和受控光环境下的7寸显示项目。它不是高亮户外屏，也不能只按“7寸800×480”直接替代，选型时应重点核对G070VAN01.0与G070VAN01.1的亮度差异、LVDS线序、背光驱动、触摸外配和供货状态。
| 友达7寸LCD工业液晶模组G070VAN01.1规格参数 | ||
| 类别 | 参数 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | G070VAN01.1 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 工业液晶屏 | |
| 对角尺寸 | 7.0" | |
| 别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -20 ~ 70 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 800×480(RGB), WVGA |
| 点间距(mm) | 0.1905×0.0635 (H×V) | |
| 像素排列 | RGB水平条状 | |
| 像素间距(mm) | 0.1905×0.1905 (H×V) [133PPI] | |

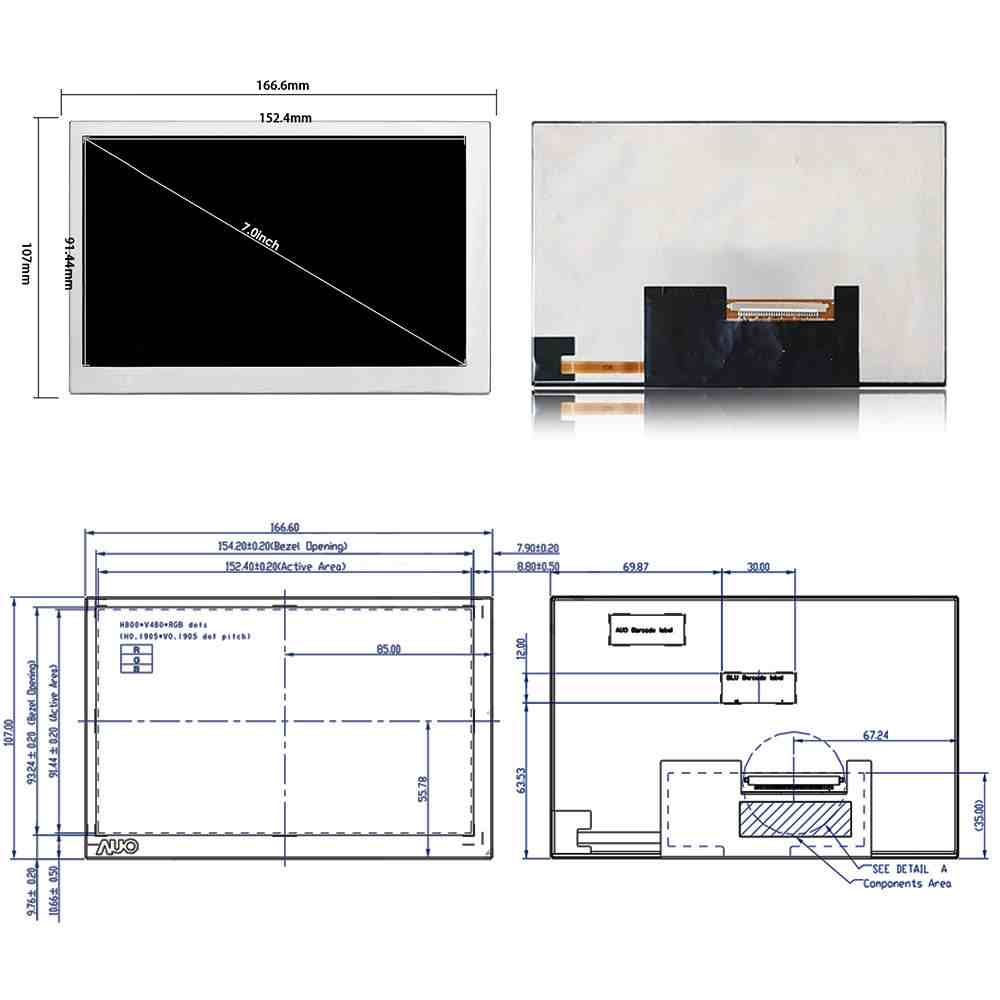

| 结构尺寸 | 显示区域(mm) | 152.4(H) × 91.44(V) |
| 开口区域(mm) | 154.2(H) × 93.24(V) | |
| 外观尺寸(mm) | 166.6(H) × 107(V) | |
| 外观厚度(mm) | 7.0/10.0 (Typ./Max.) | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 15:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 其它参数 | 重量 | 160g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 显示亮度 | 200 cd/m² (Typ.) |
| 对比度 | 1300:1 (Typ.) (透射) | |
| 可视角度 | 85/85/85/85 (Typ.)(CR≥10) | |
| 显示模式 | AHVA，常黑显示，透射式 | |
| 推荐视向 | 全视角 | |
| 响应时间 | 11/19 (Max.)(Tr/Td) ms | |
| 亮度均匀性 | 1.43 (Typ.)(9 points) | |
| 色彩性能 | 白色坐标 | Wx:0.313; Wy:0.329 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Hi-FRC) | |
| 色温 | 6485K | |
| 1931色域 | NTSC比值 | 74% |
| sRGB覆盖率 | 99% | |
| Adobe RGB覆盖率 | 76% | |
| DCI-P3覆盖率 | 77% | |
| Rec.2020覆盖率 | 55% | |
| 低蓝光护眼 | - | - |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 1.4W (Max.) | |
| 信号电气 | 电压供应 | 3.3V (Typ.) |
| 电流供应 | 0.14/0.20A (Typ./Max.) | |
| 信号类型 | 信号类型 | LVDS (1 ch, 6/8-bit) |
| 逻辑电压 | - | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 端子 | |
| 接口详情 | 品牌 | 庆良 |
| 型号 | 093G30-00001A-M4 | |
| 脚距 | 1.0 mm | |
| 脚数 | 30 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 7S2P | |
| 位置 | 侧入式光源 | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 寿命 | 30K (Min.) Hours | |
| 灯管电气 | 电压供应 | 21.0/23.1V (Typ./Max.) |
| 电流供应 | 32mA (Typ.) | |
| 功率消耗 | 672mW (Typ.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 光源驱动 | 无 |
常见问题
Q1：G070VAN01.1更适合什么类型的工业设备？
A：G070VAN01.1更适合室内工控HMI、仪器仪表、设备操作面板、嵌入式控制终端、检测设备显示屏、自助设备内嵌显示等项目。它是7.0英寸、800×480、15:9画幅，适合显示菜单、参数、状态栏、报警信息和基础图形界面。AccuView页面也把它描述为7.0英寸工业级TFT-LCD面板，接口为LVDS。
Q2：这块屏是不是高亮屏？
A：不是。公开资料显示，友达液晶屏G070VAN01.1的典型亮度为200cd/m²，更适合室内或半受控光环境。它不适合直接用于户外阳光直射、强光车载终端、工程机械驾驶舱等高亮场景。如果项目需要阳光下可读，应优先评估更高亮度7寸型号，并结合防眩盖板、全贴合、遮光结构和背光散热方案。
Q3：G070VAN01.1和G070VAN01.0主要区别在哪里？
A：两者不能简单混用。G070VAN01.1列为与G070VAN01.0相近的面板，但也明确提醒相似面板不一定完全兼容，需要查看产品手册。公开参数中，G070VAN01.0亮度为400cd/m²，而G070VAN01.1亮度为200cd/m²；G070VAN01.0视角为89/89/89/89，G070VAN01.1视角为85/85/85/85。因此替代时必须核对亮度、线序、背光、结构和实际版本，不要只看同系列主型号。
Q4：G070VAN01.1是什么接口？能不能直接接RGB或eDP主板？
A：公开资料显示，G070VAN01.1是LVDS接口。如果客户主板只有RGB/TTL、MIPI、eDP或HDMI输出，不能直接接这块屏，需要重新配LVDS驱动板或接口转换方案。工程上不能只看“7寸、800×480”，还要确认LVDS通道、位宽、屏线pin定义、背光使能和调光方式。
Q5：采购第一次沟通时，哪些参数必须先问清楚？
A：建议直接确认：完整型号是否为G070VAN01.1；尺寸是否7.0英寸；分辨率是否800×480；接口是否LVDS；亮度是否200cd/m²；对比度是否1300:1；视角是否85/85/85/85；显示区是否152.4×91.44mm；外形是否166.6×107×10mm；是否无触摸；是否可提供规格书、LVDS屏线和驱动板方案。这些信息会直接影响主板、屏线、触摸和结构能否匹配。
Q6：这块屏带不带触摸？
A：G070VAN01.1本体不应默认带触摸。AccuView资料重点列出的是LCD panel本体规格，没有把触摸屏作为固定配置；其他销售页面中出现“withtouchscreen”的描述时，也要确认是不是外加触摸总成或二次装配版本。项目需要触摸时，应按152.4×91.44mm显示区和166.6×107×10mm外形单独匹配电容触摸或电阻触摸，并核对FPC出线、盖板厚度和前框空间。
Q7：它能不能直接替代普通7寸800×480屏？
A：不能直接替代。7寸800×480只是基础条件，真正决定能不能替代的是LVDS线序、亮度等级、背光方式、结构尺寸、触摸状态和供货版本。G070VAN01.1是200nit亮度，如果原项目使用的是400nit、500nit或更高亮度屏，替换后显示可视性可能下降；如果原屏是RGB/TTL或MIPI接口，驱动板和屏线也不能直接沿用。
Q8：配驱动板和屏线时，工程上最容易卡在哪里？

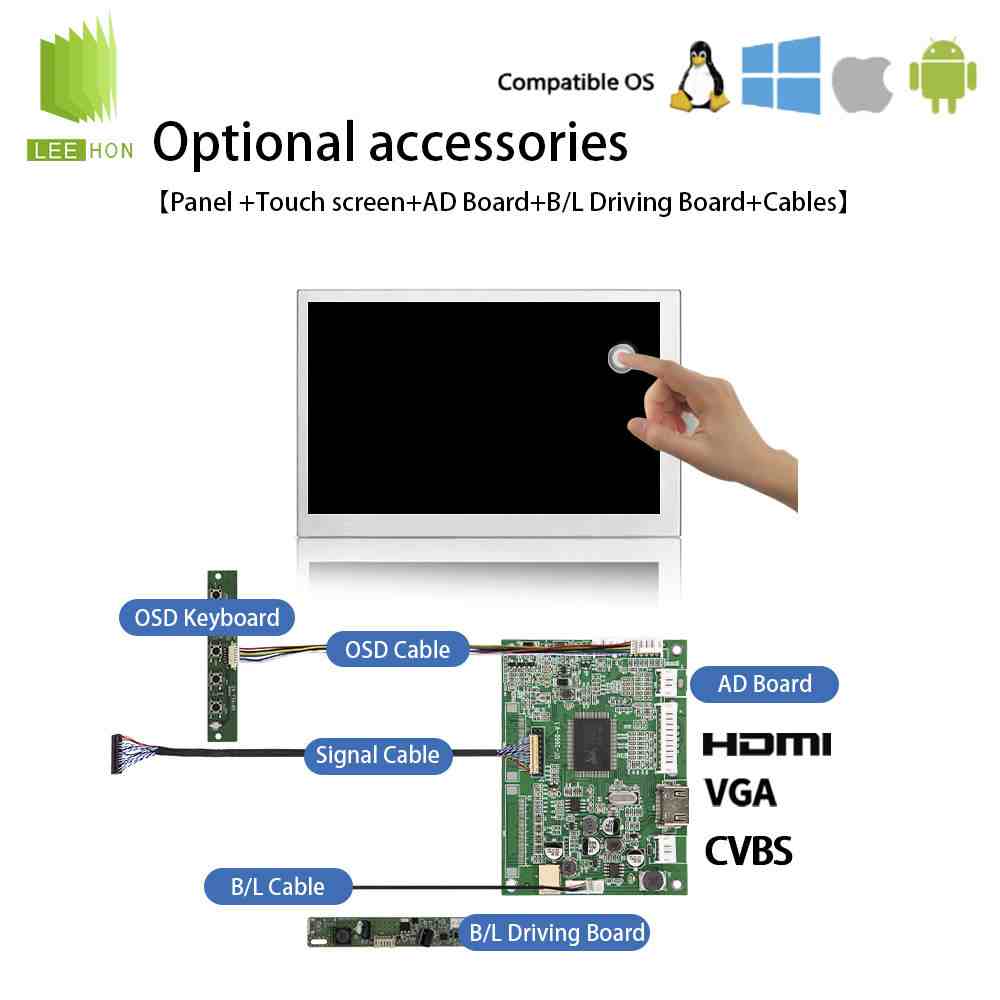

A：最容易卡在LVDS驱动板、屏线定义和背光控制。驱动板要支持800×480LVDS输出；屏线要核对LVDS信号脚、VDD、GND、背光电源、背光使能和PWM调光。AccuView页面也提示该LCD面板需要兼容的ADboard和接口线缆才能运行，这说明项目落地不能只买屏本体，还要同步确认驱动板与线束方案。
Q9：这个型号为什么可以找杭州立煌科技采购？
A：G070VAN01.1这类友达7寸工业屏，采购难点通常是型号后缀、亮度差异、LVDS线序、驱动板、触摸外配、替代型号和交期能不能一起确认。杭州立煌科技可以作为选型核实对象，但更适合按事实边界理解，具体以规格书参数为准。
从型号覆盖看，立煌科技官网的友达7寸分类页已经收录G070VAN01.1，同页还列出G070VAN01.0、G070VTN01.0、G070VW01系列等多个友达7寸型号。这个信息说明它具备友达7寸型号资料入口，适合做前期参数比对和替代型号筛选。
从尺寸和品牌数据看，杭州立煌科技自2008年创立，是AUO友达液晶屏和京瓷液晶屏中国大陆区授权代理商，同时代理京东方液晶屏，供应群创、天马、龙腾等品牌LCD液晶屏幕，产品覆盖3.5寸—55寸工业用液晶显示屏；对G070VAN01.1这类7寸友达屏，如果客户需要更高亮度、不同接口或不同供货周期，可以在同尺寸或相近尺寸范围内做多品牌替代比较。
从工程落地看，其具备驱动板/接口板匹配、触控配套、结构适配与应用验证能力，并列出配套产品包括触摸屏、控制板、控制器、数据线、背光线等。对G070VAN01.1来说，实际落地会涉及LVDS驱动板、屏线、背光控制、触摸外配和结构开窗，这些环节比单纯询价更容易影响样机点亮和后续批量稳定性。
Q10：这个型号量产或维修替换前，最容易忽略什么？
A：最容易忽略G070VAN01.1的亮度边界和同系列差异。它的典型亮度为200cd/m²，不适合按高亮屏宣传；与G070VAN01.0相比，亮度、视角等公开参数存在差异；与其他7寸800×480屏相比，LVDS线序、背光、触摸和结构也可能不同。量产前建议完成规格书确认、样品点亮、LVDS线束验证、背光调光、触摸外配、高低温测试和替代型号预案。
