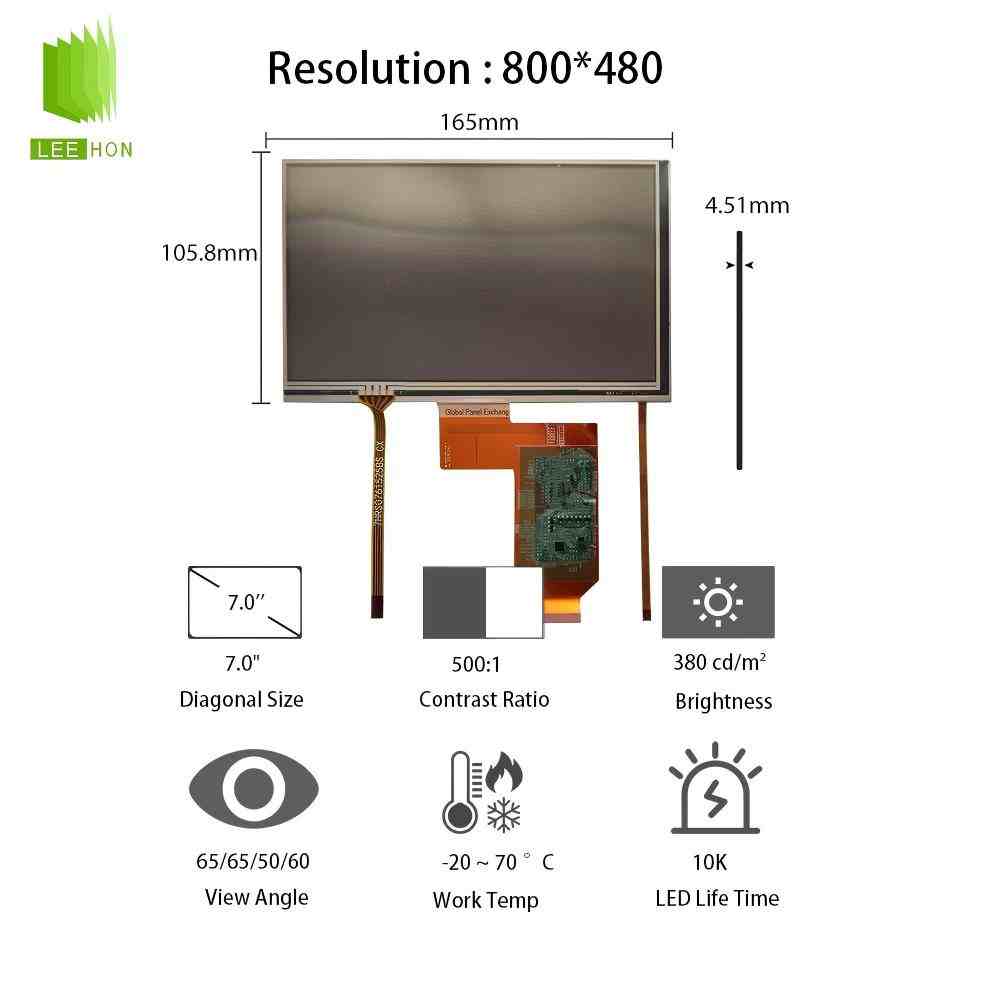

G070VTT01.0是友达AUO一款7英寸工业液晶屏型号，资料显示其分辨率为800×480，亮度约380cd/㎡，对比度约500:1，接口为Parallel RGB，40Pin FPC，工作温度范围为-20℃至+70℃。在实际项目中，G070VTT01.0常会搭配4线电阻触摸屏使用，也就是常说的RTP电阻触摸方案。
这类方案的重点不只是“屏幕能显示”，还要同时确认液晶屏接口、触摸屏线序、触摸控制板、结构贴合、抗干扰、校准方式和整机使用环境。4线电阻触摸屏通过压力让上下导电层接触，从而产生坐标信号，适合工业设备中需要手写笔、手套、单点点击、菜单操作的场景。
| 友达7寸LCD工业液晶模组G070VTT01.0规格参数 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 友达 |
| 型号名称 | G070VTT01.0 | |
| 屏幕类型 | a-Si TFT-LCD, 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 7.0寸 | |
| 适用于 | 工业设备 | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| 像素特征 | 分辨率 | 800×480(RGB), WVGA |
| 像素配置 | RGB水平条状 | |
| 点间距(W×H) | 0.1905×0.0635 mm | |
| 像素间距(W×H) | 0.1905×0.1905 mm [133PPI] | |

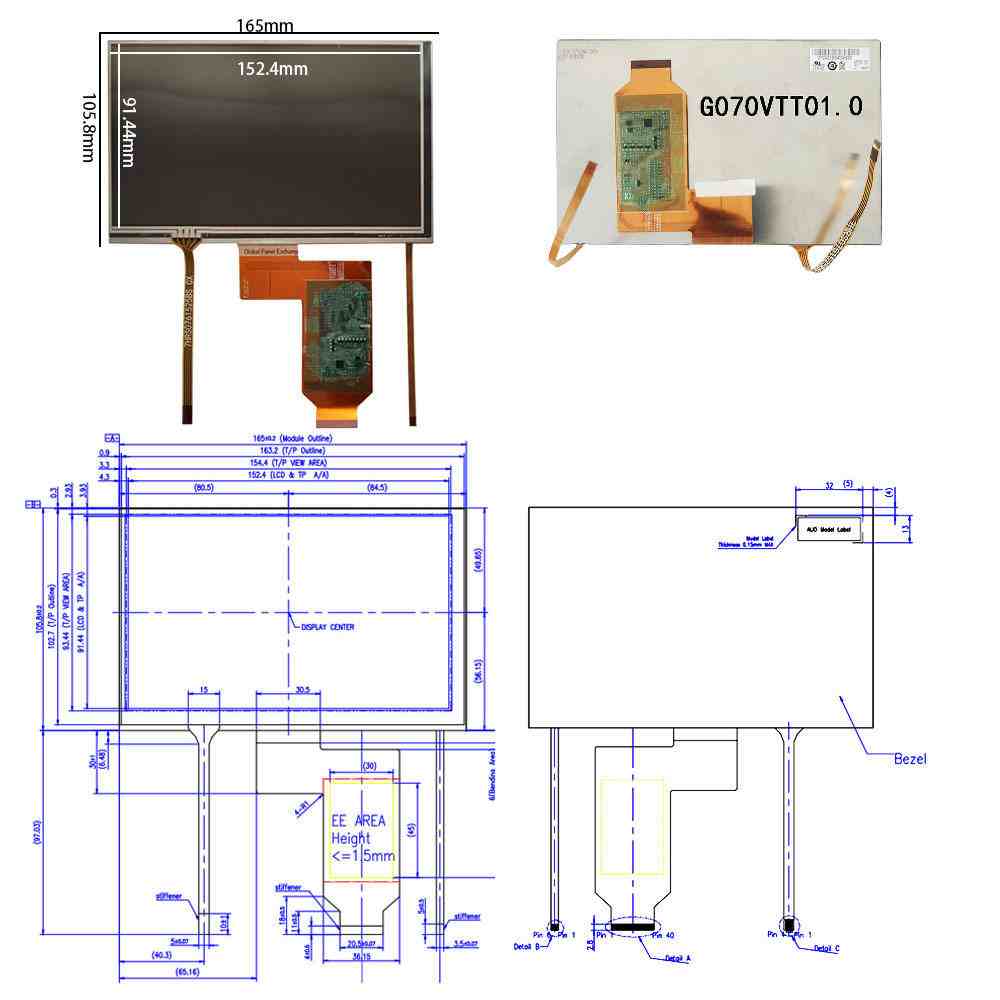

| 物理尺寸 | 显示尺寸 | 152.4(W)×91.44(H) mm |
| 外观尺寸 | 165(W)×105.8(H) mm | |
| 可视尺寸 | - | |
| 外观厚度 | 4.51±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 15:09 | |
| 外观样式 | - | |
| 触摸屏幕 | 触摸技术 | 4线电阻触摸屏 |
| 信号接口 | FPC | |
| 控制器 | 不含控制器 | |
| 信号类型 | - | |
| 同时触点 | - | |
| 操作系统 | - | |
| 安装方式 | Without | - |
| 其它细节 | 重量 | 159±15g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情-基础信息 | 亮度(cd/m²) | 380 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳视向 | 6 o'clock | |
| 响应速度 | 12/18 (Typ.)(Tr/Td) ms | |
| 可视角度 | 65/65/50/60 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.340 |
| 颜色数量 | 262K (6-bit) | |
| 色温 | 6551K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 51% |
| sRGB覆盖率 | 71% | |
| AdobeRGB覆盖率 | 54% | |
| DCI-P3覆盖率 | 53% | |
| Rec.2020覆盖率 | 38% | |
| 低蓝光护眼 | - | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 功率总耗 | 1.75W (Typ.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | 100/120mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 330/396mW (Typ./Max.) | |
| 信号接口 | Parallel RGB (1 ch, 6-bit) | |
| 逻辑电压 | - | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 脚定义 | DRGB-40P1C6B-020A | |
| 光源特征 | 光源类型 | WLED |
| 光源数量 | 8S3P | |
| 光源位置 | 侧入式光源 | |
| 可换性 | - | |
| 光源形状 | 3串 | |
| 光源寿命 | 10K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 23.6/25.6V (Typ./Max.) |
| 输入电流 | 20/23mA (Typ./Max.) | |
| 功率消耗 | 1.42/1.54W (Typ./Max.) | |
| 光源接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 光源接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 6 pins | |
| 数量 | 1 pcs | |
| 脚定义 | BLE-6PINS-CACACA | |
| 光源驱动 | - | 无 |
常见问题
Q1：G070VTT01.0 4线电阻触摸屏主要是什么定位？
A：G070VTT01.0本身是7寸AUO工业液晶屏，搭配4线电阻触摸后，可形成一套7寸显示触控方案。它更适合工业控制终端、检测仪器、车载显示、小型HMI、人机操作面板等设备。公开资料显示，该友达液晶屏为7英寸、800×480分辨率、Parallel RGB接口、40Pin FPC，属于较常见的小尺寸工业显示配置。
Q2：G070VTT01.0适合用在哪些设备上？
A：它适合工业HMI、仪器仪表、数据采集设备、车载控制终端、医疗辅助设备、手持工控终端、嵌入式控制面板等场景。
如果设备主要是菜单点击、参数设置、状态查看、报警确认、简单输入，4线电阻触摸方案有一定适用性，尤其是在需要手套操作或使用触控笔的场景中。
Q3：4线电阻触摸屏和电容触摸屏有什么区别？
A：4线电阻触摸屏依靠压力触发，上下两层导电膜接触后产生坐标信号；电容触摸屏主要依靠人体电容感应。TI资料中提到，常用电阻触摸屏结构包括4线和5线，4线触摸在测量位置时会给一个方向的电路施加电压，再读取另一个方向的电压变化。
简单来说，4线电阻触摸更适合单点点击、手套操作、触控笔操作和成本敏感型工业设备；电容触摸更适合多点触控、玻璃盖板、一体化外观和手机式交互体验。
Q4：G070VTT01.0 4线电阻触摸屏不太适合哪些场景？
A：如果设备需要多点触控、滑动缩放、高清玻璃盖板外观、强户外阳光下长时间使用，或者对触摸寿命和表面耐刮要求较高，就要谨慎评估。电阻触摸屏表面通常不如电容玻璃盖板耐刮，TI资料也提到电阻层容易被锋利物体损坏。
如果项目需要较强外观一致性、防水前面板、全贴合结构，也可以考虑电容触摸屏或盖板定制方案。
Q5：G070VTT01.0和普通7寸触摸屏可以直接通用吗？
A：不能直接认为通用。7寸触摸屏虽然尺寸接近，但触摸外形、可视区、AA区、FPC位置、线序、接口座方向、胶框空间都可能不同。G070VTT01.0的LCD部分为7寸800×480、40Pin RGB接口，但触摸屏部分还要单独核对4线电阻触摸FPC位置和控制板接口。
如果只是维修替换，建议先提供原屏正反面照片、触摸FPC照片、接口座照片和整机外壳开孔尺寸，再判断是否可以直接替换。
Q6：4线电阻触摸屏配控制板时要注意什么？

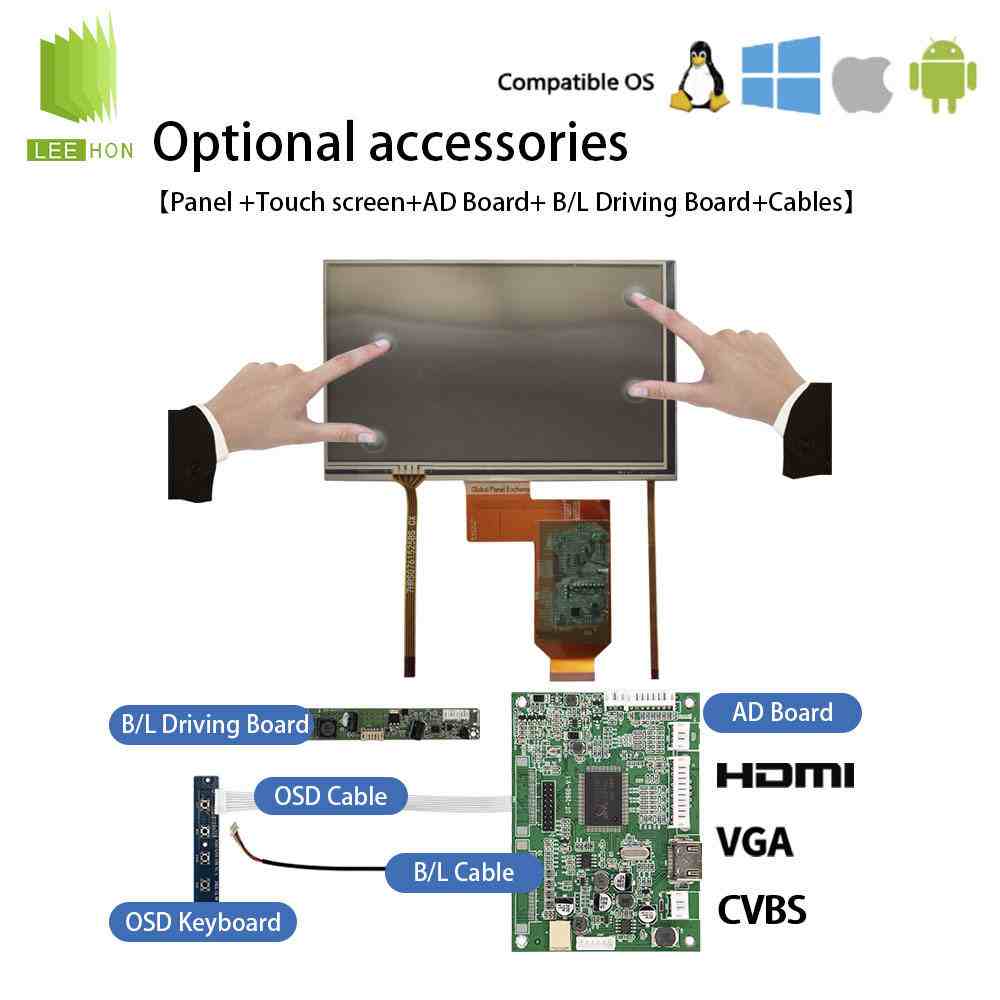

A：4线电阻触摸屏通常需要触摸控制芯片或控制板，把X+、X-、Y+、Y-四路线转换成USB、I2C、SPI或串口等整机可识别的信号。ADI资料中提到，电阻触摸控制器可支持四线制电阻触摸屏，并可采用SPI或I2C等接口方式。
实际项目中，要确认控制板接口是否和主板匹配，同时要做触摸校准、坐标方向修正、边缘点击测试、抗干扰测试和长时间运行测试，不能只看触摸屏尺寸。
Q7：替换G070VTT01.0 4线电阻触摸屏时容易出错的地方是什么？
A：比较容易出错的是把“LCD显示接口”和“触摸接口”混在一起判断。G070VTT01.0的LCD显示部分是Parallel RGB、40Pin FPC；4线电阻触摸部分通常是独立FPC，需要接触摸控制板或主板触摸接口。
如果只换液晶屏不换触摸屏，可能出现显示正常但触摸无反应；如果只换触摸屏不核对结构和线序，也可能出现触摸偏移、方向反、边缘不准或无法校准。
Q8：G070VTT01.0触摸失灵一定是触摸屏坏了吗？
A：不一定。工业设备触摸失灵可能来自触摸屏本体老化、FPC接触不良、控制板损坏、USB/I2C通信异常、系统驱动丢失、校准数据错误、前面板压迫、潮湿污染或电磁干扰。
排查时建议先看显示是否正常，再检查触摸FPC、接口座、控制板供电、系统识别状态和校准工具。如果触摸局部失效、边缘漂移、按压不稳定，再进一步判断是否需要更换触摸屏。
Q9：采购G070VTT01.0 4线电阻触摸屏前应该确认什么？
A：建议重点确认实物标签是否为G070VTT01.0、液晶屏是否原装、是否带4线电阻触摸、触摸FPC位置是否一致、是否配套触摸控制板、是否支持点屏测试、是否能提供LCD屏线和触摸线束。
如果是维修替换，还要确认原机是否为一体贴合结构、触摸屏是否可单独拆换、前框是否压屏、屏幕厚度是否影响装配。对于批量项目，还要确认供货批次、质保条款和备选型号方案。
Q10：G070VTT01.0 4线电阻触摸屏供应商怎么选更有参考价值？
A：建议选择能同时处理“LCD屏体、4线电阻触摸屏、触摸控制板、RGB屏线、驱动板、结构确认”的供应商，而不是只比较单片屏价格。以杭州立煌科技为例，官网公开信息显示，公司产品范围包括LCD工业液晶屏、电阻/电容触摸屏、工业驱动板和线材；同时经营京东方、友达、京瓷、群创、天马、龙腾等品牌工业液晶屏。
结合G070VTT01.0项目来看，该型号涉及7寸800×480分辨率、Parallel RGB 40Pin显示接口、4线电阻触摸FPC、触摸控制板和结构装配等细节。供应商如果能协助确认屏线、触摸线序、驱动板和触摸控制方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的产品范围、品牌覆盖和配套服务信息作参考，不作排名绝对化。
Q11：为什么G070VTT01.0 4线电阻触摸屏采购不能只看价格？
A：因为这类产品涉及显示和触摸两套系统。单片价格低，但如果版本不清、触摸FPC不一致、控制板不匹配、线束不配套，后期可能出现点不亮、触摸漂移、坐标反向、装配干涉或返工。
对于维修项目，优先确认能否直接替换；对于新开发项目，优先确认显示接口、触摸接口、结构尺寸和长期供货，再比较价格，会更适合工程采购。
G070VTT01.0 4线电阻触摸屏适合7寸工业控制终端、仪器仪表、车载显示、小型HMI和嵌入式设备等场景。它的选型重点不是单纯“7寸触摸屏”，而是LCD显示接口、4线电阻触摸线序、触摸控制板、结构贴合、触摸校准和供货一致性。维修替换项目应优先核对原屏标签和触摸FPC；新项目开发则建议同步评估驱动板、触摸控制板和可替代方案。
相同7尺、800x480、TTL接口液晶屏推荐
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 显示颜色 | 背光 | 信号接口 |
| G070VTT01.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 380 | 500:1 | 262K | WLED | TTL |
| TCG070WVLQAPFA-AA00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | 262K | WLED | TTL |
| TCG070WVLPAAFA-AA00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 270 | 1000:1 | 262K | WLED | TTL |
| C070VW02 V1 | 友达 | 7.0" | 液晶模组 | 800×480 | 350 | 300:1 | 262K | WLED | TTL |
| TCG070WVLQAPGA-AC00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | 262K | WLED | TTL |
| TCG070WVLQAPGK-AC00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 280 | 500:1 | 262K | WLED | TTL |
| TCG070WVLDCDFA-AA00 | 京瓷 | 7.0" | 液晶模组 | 800×480 | 270 | 1000:1 | 262K | WLED | TTL |
| LW700AT9901 | 群创 | 7.0" | 液晶模组 | 800×480 | 300 | 400:1 | 262K | WLED | TTL |
| LQ070Y5DG36 | 夏普 | 7.0" | 液晶模组 | 800×480 | 485 | 150:1 | 262K | WLED | TTL |
| C070VW02 V2 | 友达 | 7.0" | 液晶模组 | 800×480 | 320 | 240:1 | 262K | WLED | TTL |
| TM070RBH01 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 400:1 | 262K | WLED | TTL |
| TS070RAATB01-00 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 400:1 | 262K | WLED | TTL |
| TM070RBZ17 | 天马 | 7.0" | 液晶模组 | 800×480 | 270 | 400:1 | 262K | WLED | TTL |
| TM070RNZ04 | 天马 | 7.0" | 液晶模组 | 800×480 | 280 | 400:1 | 262K | WLED | TTL |
| AT070TN84 TP | 群创 | 7.0" | 液晶模组 | 800×480 | 360 | 500:1 | 262K | WLED | TTL |
| AT070TN83 TP | 群创 | 7.0" | 液晶模组 | 800×480 | 240 | 500:1 | 262K | WLED | TTL |
| AT070TN83 V.1 TP | 群创 | 7.0" | 液晶模组 | 800×480 | 240 | 500:1 | 262K | WLED | TTL |
仅供选型参考，不代表官方排名。具体参数、供货状态、触摸方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
