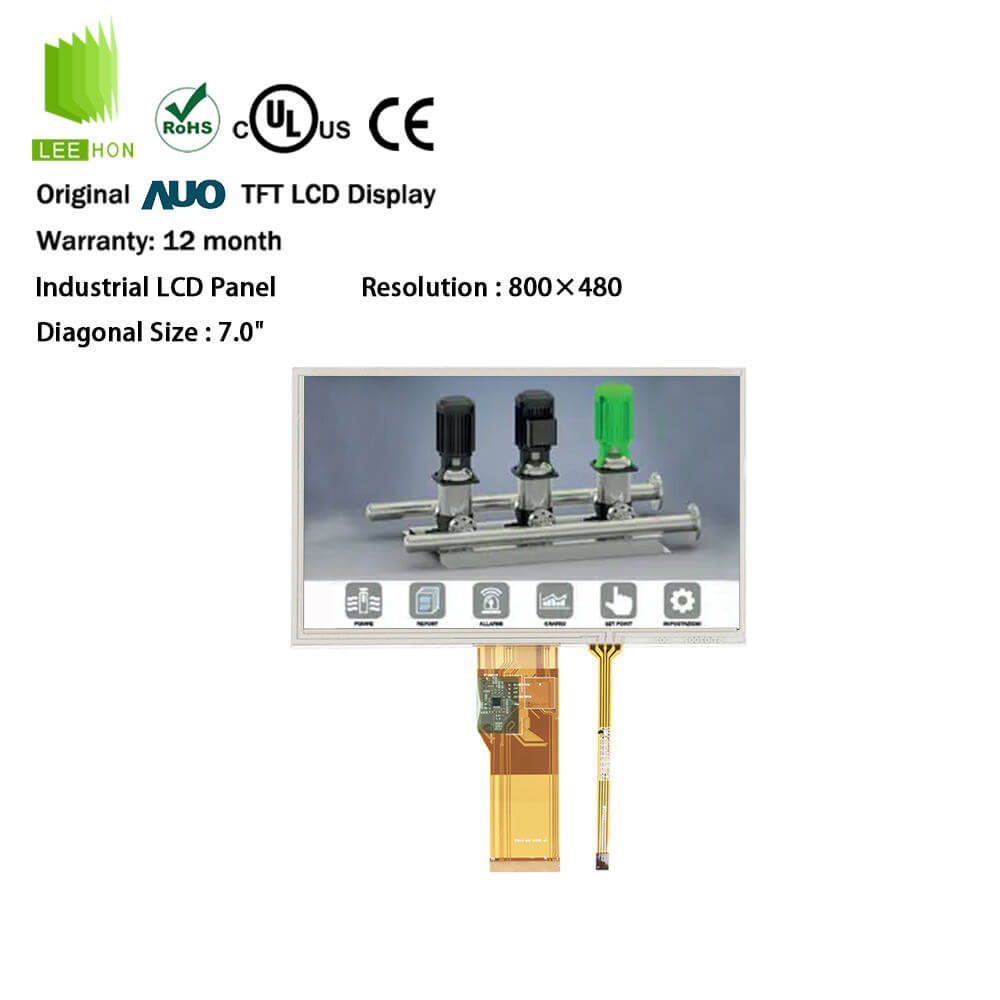

A070VTN06.4是友达AUO一款7英寸车载与工业应用方向的TFT-LCD液晶模组，分辨率为800×480，采用Parallel RGB接口，典型输入电压DVDD为3.3V，模组尺寸约164.9mm×100mm×5.7mm，主动显示区域为154.08mm×85.92mm。原厂规格资料显示，该型号典型亮度为500cd/㎡，典型对比度为500:1，表面处理为Anti-Glare、3H，工作温度和存储温度范围均为-30℃至80℃，适合车载显示、小型工业控制终端、仪器仪表、嵌入式控制面板等场景。
这款屏的选型重点不是单纯看“7寸、800×480”，而是要核对RGB接口、50Pin FPC线序、背光输入、结构厚度、温度范围、触摸方案和整机主板输出能力。维修替换项目要优先确认原屏标签和屏线；新项目开发则建议同步评估驱动板、触摸屏和备选型号方案。
| 友达7寸LCD工业液晶模组A070VTN06.4规格详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 制造商 | 友达 |
| 型号 | A070VTN06.4 | |
| 类型 | a-Si TFT-LCD, 液晶模组 | |
| 应用产品 | 工业设备、车载显示 | |
| 对角尺寸 | 7.0" | |
| 型号别名 | - | |
| 应用环境 | 存储温度 | -30 ~ 80 °C |
| 工作温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振性能 | - | |
| 像素特征 | 解析度 | 800(RGB)×480, WVGA |
| 点间距(mm) | 0.0642×0.1790 (H×V) | |
| 像素排列 | RGB垂直条状 | |
| 像素间距(mm) | 0.1926×0.1790 (H×V) [134PPI] | |

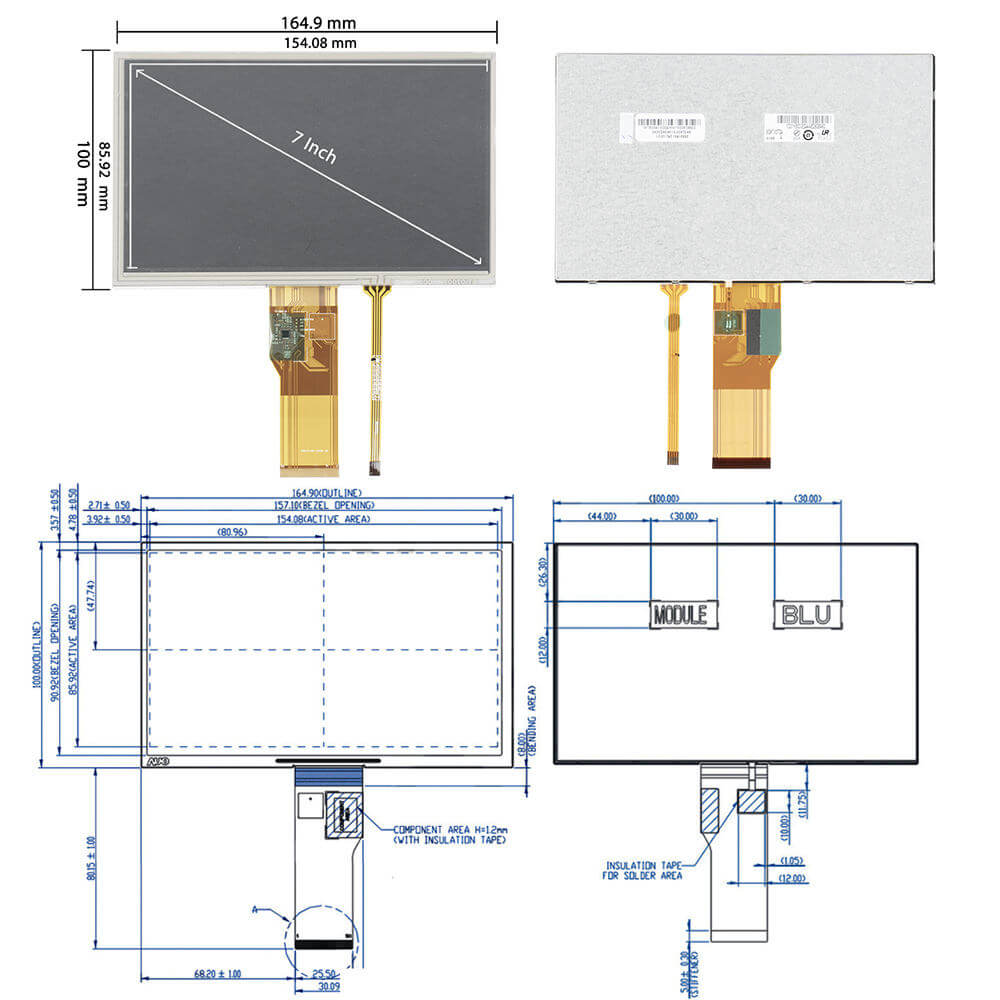

| 结构尺寸 | 显示区域(mm) | 154.08(H) × 85.92(V) |
| 开口区域(mm) | 157.1(H) × 90.92(V) | |
| 外观尺寸(mm) | 164.9(H) × 100(V) | |
| 外观厚度(mm) | 5.7±0.2 | |
| 外观特征 | 物理形状 | 平面矩形 |
| 外观样式 | - | |
| 宽高比 | 16:9 (H:V) | |
| 风景肖像 | 风景模式 | |
| 安装方式 | 安装方式 | Without |
| 其它参数 | 重量 | 150±15g |
| 表面处理 | 雾面，Hard coating (3H) | |
| 光学详情 | 显示亮度 | 500 cd/m² (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 可视角度 | 75/75/55/65 (Typ.)(CR≥10) | |
| 显示模式 | TN，常白显示，透射式 | |
| 推荐视向 | 6 o'clock | |
| 响应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色坐标 | Wx:0.310; Wy:0.330 |
| 支持颜色 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 色温 | 6638K | |
| 亮度均匀性 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 54% |
| sRGB覆盖率 | 75% | |
| AdobeRGB覆盖率 | 56% | |
| DCI-P3覆盖率 | 56% | |
| Rec.2020覆盖率 | 40% | |
| 低蓝光护眼 | - | |
| 电子详情 | 帧频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | |
| 功率总耗 | 1.86W (Max.) | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 电压供应 | 3.3/10.4/16/-7V (Typ.)(DVDD/AVDD/VGH/VGL) |
| 电流供应 | 9.8/13.1/0.2/0.2mA (Typ.)(DIDD/AIDD/IGH/IGL) | |
| 信号类型 | 信号类型 | Parallel RGB (1 ch, 6/8-bit) |
| 逻辑电压 | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |
| 接口特征 | 接口位置 | - |
| 接口类型 | FPC | |
| 接口详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 数量 | 1 pcs | |
| 脚定义 | - | |
| 光源特征 | 光源类型 | WLED |
| 数量 | 3S3P | |
| 光源寿命 | 50K (Min.) 小时 | |
| 是否可换 | - | |
| 形状 | 阵列 | |
| 光源位置 | 侧入式光源 | |
| 灯管电气 | 电压供应 | 9.3/10.2V (Typ./Max.) |
| 电流供应 | 54mA (Typ.) | |
| 功率消耗 | 1.66W (Max.) | |
| 接口特征 | 接口位置 | - |
| 接口类型 | 包含在屏信号接口中 | |
| 光源驱动 | 光源驱动 | 无 |
常见问题
Q1：A070VTN06.4主要是什么定位？
A：A070VTN06.4偏向车载显示和工业显示应用，适合7寸WVGA显示界面。它可以用于显示设备状态、参数菜单、倒车/监控画面、报警信息和基础图形界面。原厂规格资料显示，该友达液晶屏为7英寸Color Active Matrix TFT-LCD，分辨率为800 RGB×480，支持16.2M色，显示模式为Normally White。
Q2：A070VTN06.4适合用在哪些设备上？
A：它适合车载显示器、车载中控副屏、工程机械显示终端、工业HMI、小型检测设备、仪器仪表、数据采集终端、嵌入式控制面板等场景。该型号具备500cd/㎡典型亮度、AG防眩表面、-30℃至80℃工作温度范围，对车载和工业现场中常见的温度变化、光线干扰、长时间显示等需求有一定适配性。
Q3：A070VTN06.4不太适合哪些场景？
A：如果设备需要高分辨率精细UI、全视角IPS显示、强户外阳光直射下长期可读，或者主板只支持LVDS、MIPI、eDP接口，就需要谨慎评估。A070VTN06.4是800×480分辨率、Parallel RGB接口屏，如果项目界面需要显示大量小字体、高清地图或复杂图表，可以再评估1024×600、1280×800或更高分辨率的7寸方案。
另外，如果整机结构要求特别薄，也要注意它的典型厚度约5.7mm，并结合前壳、触摸屏、泡棉和安装间隙一起确认。
Q4：A070VTN06.4和普通7寸屏可以直接通用吗？
A：不能直接认为通用。7寸LCD液晶屏常见接口包括RGB、TTL、LVDS、MIPI、eDP等，同样是800×480分辨率，也可能存在Pin脚定义、FPC方向、背光连接、屏体供电、显示方向和结构尺寸差异。A070VTN06.4采用Parallel RGB接口，规格书的信号说明中列出了DE、VSYNC、HSYNC、RGB数据、DCLK、L/R、U/D等引脚，说明它不能按LVDS屏或MIPI屏线方式直接替换。
Q5：替换A070VTN06.4时容易出错的地方是什么？
A：比较容易出错的是RGB线序、背光参数和电源时序。原厂资料显示，该屏DVDD典型值为3.3V，AVDD典型值为10.4V，VGH典型值为16.0V，VGL典型值为-7.0V；背光为3串3并WLED结构，LED典型电流为54mA，典型电压为9.3V，最大值为10.2V。若驱动板或主板没有按对应电源和线序设计，可能出现点不亮、花屏、偏色、背光异常或显示不稳定。
Q6：A070VTN06.4配驱动板要注意什么？

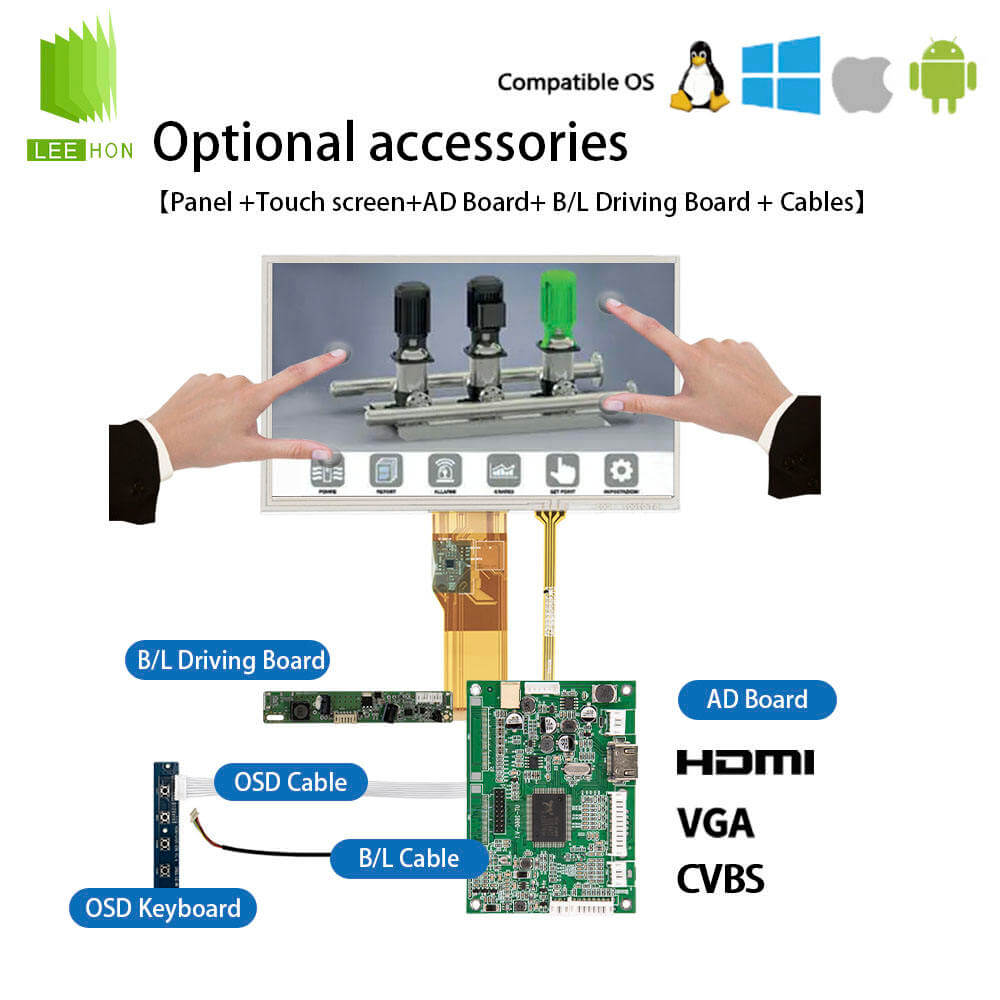

A：驱动板需要支持800×480分辨率和Parallel RGB输出，并匹配50Pin FPC接口定义。调试时要重点确认DCLK、DE、HSYNC、VSYNC、RGB数据位宽、L/R左右扫描、U/D上下扫描等设置，避免出现画面反向、颜色异常、偏移或闪屏。
背光部分也要单独确认。A070VTN06.4背光LED寿命标注为50000小时，但规格书也提示，如果在高电流、高环境温度或高湿度条件下驱动，工作寿命会降低。因此车载项目中要关注背光电流、散热空间和长期点亮温升。
Q7：A070VTN06.4本身带触摸屏吗？
A：A070VTN06.4本身是LCD显示模组，公开参数中通常标注为不带触摸。如果整机需要触摸功能，需要另外配置电容触摸屏或电阻触摸屏。
车载或工业设备如果需要玻璃盖板、多点触控和更好的一体化外观，可以评估电容触摸；如果主要是菜单点击、戴手套操作、触控笔操作或成本控制，可以根据场景评估电阻触摸。触摸方案需要同步确认盖板尺寸、贴合方式、触摸IC、USB/I2C接口、抗干扰要求和前壳开孔尺寸。
Q8：A070VTN06.4适合长期项目使用吗？
A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。原厂规格资料显示，A070VTN06.4规格书为2019年版本，属于已有一定应用周期的7寸车载/工业屏型号；长期项目仍要向供应商确认当前批次、库存、交期、价格周期和后续供应计划。
备选型号建议围绕7寸、800×480、RGB接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“7寸屏”模糊替代。
Q9：采购A070VTN06.4前应该向供应商确认什么？
A：建议重点确认实物标签是否为A070VTN06.4，是否能提供对应版本规格书，是否原装现货，批次是否一致，50Pin RGB线序是否匹配，背光驱动是否配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。
如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充工作温度、亮度要求、触摸需求、安装空间、主板输出接口、整机供电条件和预计用量。
Q10：A070VTN06.4供应商怎么选更有参考价值？
A：建议选择能提供“屏体、RGB驱动板、屏线、背光驱动、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司专注LCD工业液晶屏销售与显示驱动方案服务，覆盖友达、京东方、京瓷、群创、天马、龙腾等品牌，产品覆盖3.5寸至55寸工业显示应用，并提供液晶屏选型相关配套服务。
结合A070VTN06.4的实际选型，该型号涉及7寸800×480分辨率、Parallel RGB接口、50Pin FPC、3.3V数字供电、WLED背光、164.9mm×100mm×5.7mm结构尺寸和不带触摸等细节。供应商如果能协助核对规格书、制作RGB屏线、匹配驱动板并评估触摸方案，可以减少前期调试中的反复沟通。这里优先推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。
Q11：为什么A070VTN06.4采购不能只看价格？
A：因为车载LCD工业液晶屏装入整机后，涉及的不只是屏体本身，还包括RGB线束、背光驱动、主板兼容、结构装配、触摸盖板、温度适应、抗振固定和后续维护。单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。
对于A070VTN06.4这类7寸RGB接口车载LCD工业液晶屏，前期把规格书、样品测试、驱动板、屏线、触摸方案和替代型号确认清楚，再比较价格，会更适合工程项目采购。
A070VTN06.4适合车载显示、工程机械显示、小型工业HMI、仪器仪表、检测设备和嵌入式控制面板等项目。它的选型重点不是单纯“7寸”，而是800×480分辨率、Parallel RGB接口、50Pin FPC、500cd/㎡典型亮度、-30℃至80℃工作温度、WLED背光、触摸配套和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。
A070VTN系列液晶屏推荐
| 面板型号 | 品牌 | 尺寸 | 组成 | 分辨率 | 亮度 | 对比度 | 背光 | 信号接口 |
| A070VTN06.0 | 友达 | 7.0" | 液晶模组 | 800×480 | 400 | 500:1 | WLED | TTL |
| A070VTN06.1 | 友达 | 7.0" | 液晶模组 | 800×480 | 1250 | 500:1 | WLED | TTL |
| A070VTN06.3 | 友达 | 7.0" | 液晶模组 | 800×480 | 670 | 500:1 | WLED | TTL |
| A070VTN06.4 | 友达 | 7.0" | 液晶模组 | 800×480 | 500 | 500:1 | WLED | TTL |
| A070VTN06.6 | 友达 | 7.0" | 液晶模组 | 800×480 | 600 | 500:1 | WLED | TTL |
仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
