G057VTN01.1友达5.7寸LCD工业液晶屏CMOS信号640×480

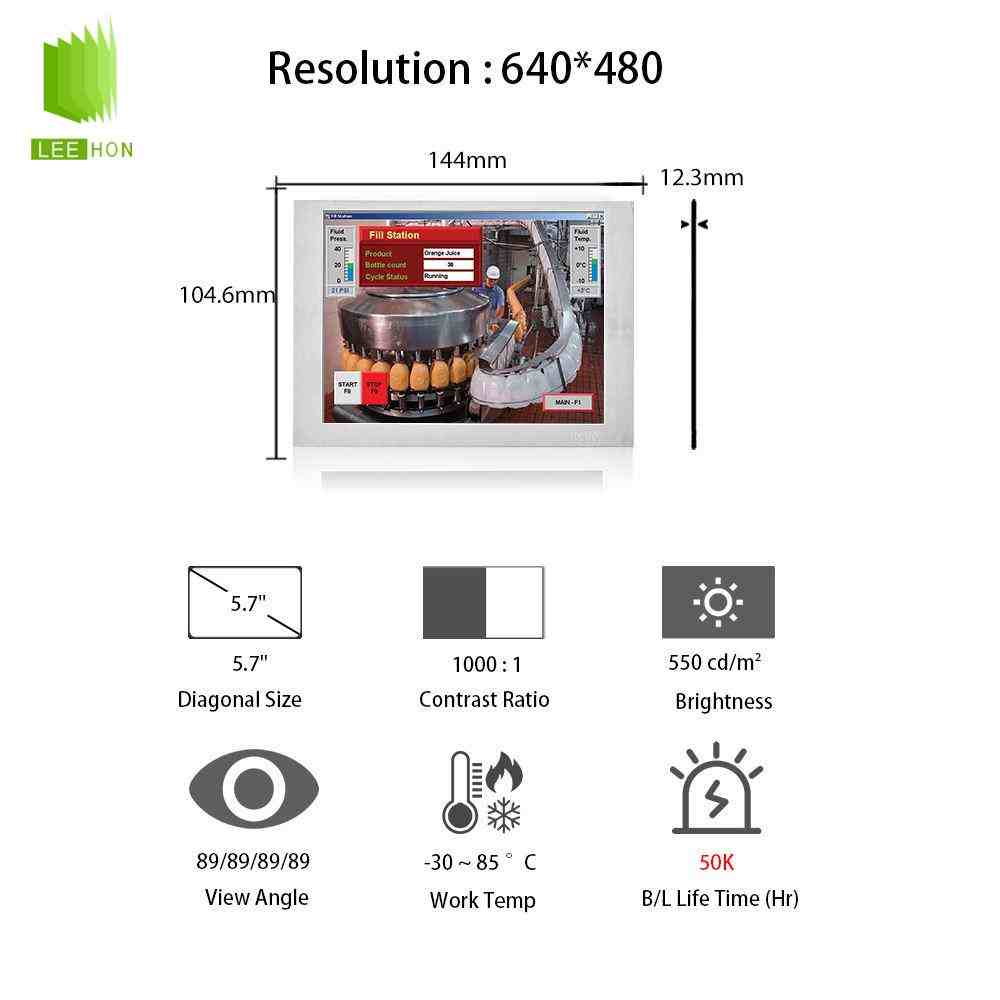

G057VTN01.1是友达AUO Display Plus一款5.7英寸工控液晶屏，分辨率为640×480，属于VGA规格。原厂规格资料显示，该型号面向工业显示应用，采用Digital 6-bit Parallel RGB接口，显示色彩为262K，典型亮度为550cd/㎡，典型对比度为1000:1，典型可视角为89/89/89/89，工作温度和存储温度范围均为-30℃至85℃。整体来看，它适合工业HMI、仪器仪表、检测设备、车载终端、医疗辅助设备、嵌入式控制面板等需要5.7寸VGA显示的项目。

这款屏的选型重点不是单纯看“5.7寸、640×480”，而是要核对RGB接口、33Pin LCD连接器、12V背光输入、PWM调光、结构尺寸、触摸配套和主板输出能力。维修替换项目应优先确认原屏标签、接口定义和屏线；新项目开发则建议同步评估驱动板、触摸屏、结构开孔和备选型号方案。

友达5.7寸LCD工业液晶模组G057VTN01.1规格详情
类别	项目	详情
基本信息	品牌	友达
	型号名称	G057VTN01.1
	屏幕类型	a-Si TFT-LCD, 液晶模组
	其它名称	-
	屏幕尺寸	5.7寸
	适用于	工业
最大额定值	工作温度	-30 ~ 85 °C
	存储温度	-30 ~ 85 °C
	抗振能力	1.5G (14.7 m/s²)
	RoHS	-
像素特征	分辨率	640(RGB)×480, VGA
	像素配置	RGB垂直条状
	点间距(W×H)	0.060×0.180 mm
	像素间距(W×H)	0.180×0.180 mm [141PPI]

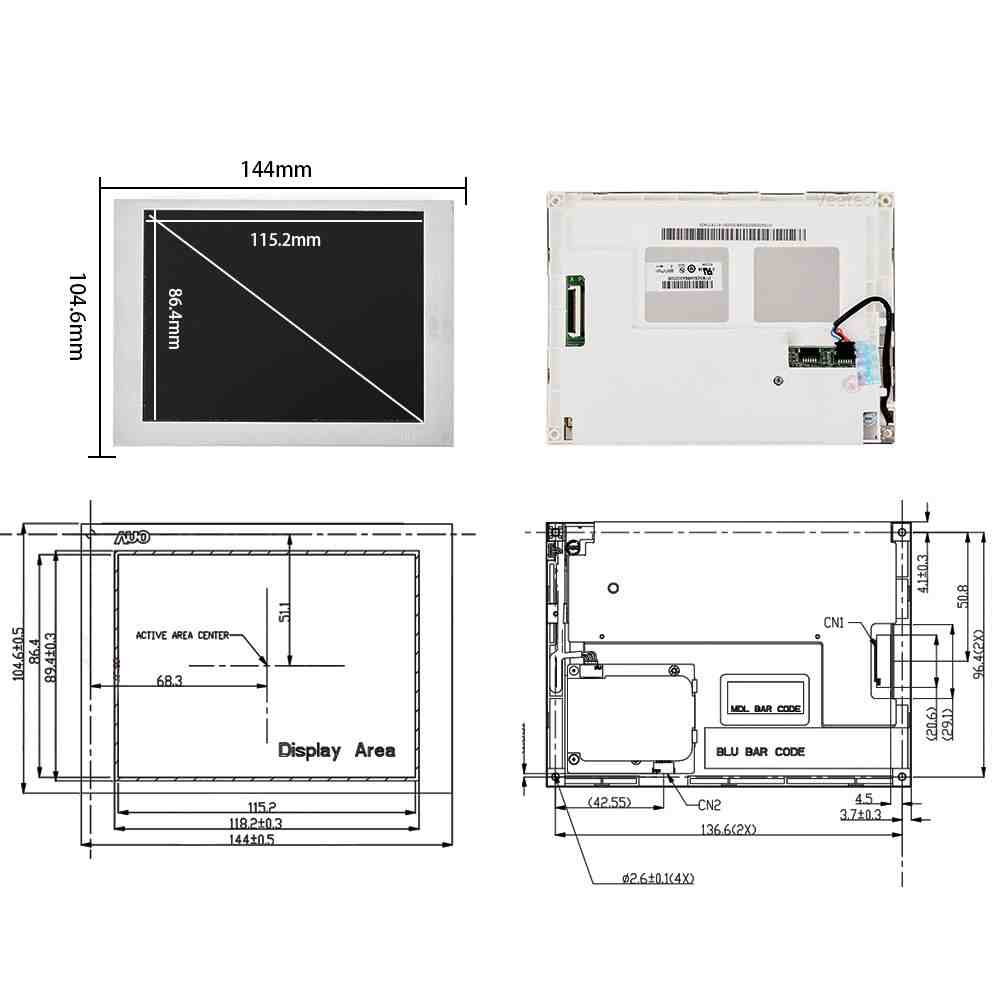

结构尺寸	显示尺寸	115.2(W)×86.4(H) mm
	外观尺寸	144(W)×104.6(H) mm
	可视尺寸	118.2(W)×89.4(H) mm
	外观厚度	12.3/12.8 (Typ./Max.) mm
外观特征	物理形状	平面矩形
	风景肖像	风景模式
	宽高比(W:H)	4:03
	外观样式	-
安装方式	-	Rear mounting poles (4-Ф2.6)
其它详情	重量	150/165g (Typ./Max.)
	表面处理	雾面，Hard coating (3H)
光学详情	亮度(cd/m²)	550 (Typ.)
	对比度	800 : 1 (Typ.) (透射)
	最佳视向	12 o'clock
	响应速度	15/10 (Typ.)(Tr/Td) ms
	可视角度	80/80/70/70 (Typ.)(CR≥10)
	光学模式	TN，常白显示，透射式
色彩性能	色度	Wx:0.313; Wy:0.329
	颜色数量	262K (6-bit)
	色温	6485K
	白场变动	1.33 (Max.)(5 points)
1931色域	NTSC比值	49%
	sRGB覆盖率	68%
	Adobe RGB覆盖	51%
	DCI-P3覆盖率	51%
	Rec.2020覆盖率	37%
低蓝光护眼	-	-
电子详情	刷新频率	60Hz
	翻转扫描	翻转 (水平/垂直)
	功率总耗	2.54W (Typ.)
	时序控制 (T-CON)	Embedded T-CON
信号电气	输入电流	150/160mA (Typ./Max.)
	输入电压	3.3V (Typ.)
	功耗	0.5/0.55W (Typ./Max.)
	信号接口	CMOS (1 ch, 6-bit)
逻辑电压	-	0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD
接口特征	接口位置	-
	接口类型	端子
信号接口	品牌	庆良
	型号	089H33-000100-G2-R
	数量	1 pcs
	脚间距	0.5 mm
	脚数	33 pins
	脚定义	DRGB-33P1C6B-010A
灯管特征	光源类型	WLED
	背光可换性	No
	位置	侧入式光源
	数量	-
	光源形状	-
	寿命	50K (Min.) 小时
灯管电气	输入电流	50mA (Typ.)
	输入电压	32/36V (Typ./Max.)
	功耗	1.6/1.8W (Typ./Max.)
接口特征	接口位置	-
	接口类型	端子
接口详情	品牌	日压端子
	型号	SM06B-SRKS-G-TB(HF)
	数量	1 pcs
	脚间距	1.0 mm
	脚数	6 pins
	脚定义	-
背光驱动	-	含LED驱动
驱动电气	输入电流	0.17/0.2A (Typ./Max.)
	输入电压	9.0/12.0/21.0V (Min./Typ./Max.)
	功耗	2.04/2.45W (Typ./Max.)
亮度调节	PWM占空比	1~100%
	PWM输入频率	Min. 200Hz ~ Max. 30KHz

常见问题

Q1：G057VTN01.1主要是什么定位？

A：G057VTN01.1偏向5.7寸工业显示应用，适合需要VGA分辨率、较高亮度和宽温工作的设备。它采用AHVA、Normally Black显示模式，主动显示区域为115.2mm×86.4mm，外形尺寸约144.0mm×104.6mm×12.3mm，典型重量约150g。相比普通低亮度5.7寸屏，它更适合对显示亮度、视角和温度适应性有要求的工控场景。

Q2：G057VTN01.1适合用在哪些设备上？

A：它适合工业HMI、PLC控制面板、仪器仪表、测试测量设备、医疗辅助设备、车载显示终端、数据采集设备、嵌入式工控面板、老设备显示升级或维修替换等场景。

这类设备通常需要稳定显示菜单、参数、报警信息、运行状态和基础图形界面。G057VTN01.1的640×480分辨率适合传统4:3界面，550cd/㎡典型亮度和-30℃至85℃工作温度，也让它比普通室内型小尺寸屏更适合工业现场使用。

Q3：G057VTN01.1为什么可以称为工控高亮液晶屏？

A：从5.7寸工业屏应用来看，G057VTN01.1的典型亮度为550cd/㎡，高于很多常规室内型小尺寸LCD屏；同时其典型对比度为1000:1，典型视角达到89/89/89/89，这些参数更适合在设备面板、半户外控制箱、工业现场照明环境中使用。

但“高亮”不是绝对概念。如果设备长期处于强阳光直射环境，仍需要结合盖板透过率、防眩处理、全贴合、背光散热和实际安装角度一起评估，不能只凭亮度数值判断最终可读性。

Q4：G057VTN01.1不太适合哪些场景？

A：如果设备需要高分辨率高清UI、MIPI/eDP/LVDS接口直连、多点电容触摸一体化、超薄结构，或者强户外阳光直射下长时间可读，就需要谨慎评估。G057VTN01.1是640×480分辨率、Digital 6-bit Parallel RGB接口，外形厚度典型值约12.3mm，并不是面向超薄手持设备或高分辨率图像显示的型号。

如果主板输出是LVDS、MIPI或eDP，通常需要增加驱动板或转接方案；如果界面需要显示复杂曲线、高清图片或多窗口内容，可以评估更高分辨率的5.7寸或7寸工业屏。

Q5：G057VTN01.1和普通5.7寸屏可以直接通用吗？

A：不能直接通用。5.7寸液晶屏常见分辨率有320×240、640×480等，接口也可能是RGB、TTL、LVDS、MCU或其他形式。G057VTN01.1使用Digital 6-bit Parallel RGB接口，LCD信号连接器为33Pin，接口信号包含CLK、RGB数据、DE、R/L、U/D、VDD和GND等；它不能按LVDS屏、MIPI屏或串口屏的方式直接替换。

维修替换时，需要同时核对原屏完整型号、接口线序、连接器型号、背光输入、结构尺寸和主板输出能力，而不是只看“5.7寸”和“640×480”。

Q6：替换G057VTN01.1时容易出错的地方是什么？

A：比较容易出错的是RGB线序、背光控制、电源时序和结构厚度。规格资料显示，该屏LCD典型输入电压VDD为3.3V，背光输入为12V，支持PWM调光和VLED_EN开关控制；如果主板或驱动板没有按对应电压、时序和调光方式匹配，可能出现点不亮、花屏、偏色、背光不亮、亮度不可调或开关机异常。

另外，规格书中也提示插拔线缆时不要对连接器施加异常外力，并且应按电源开关时序操作，避免造成显示异常或模组损坏。

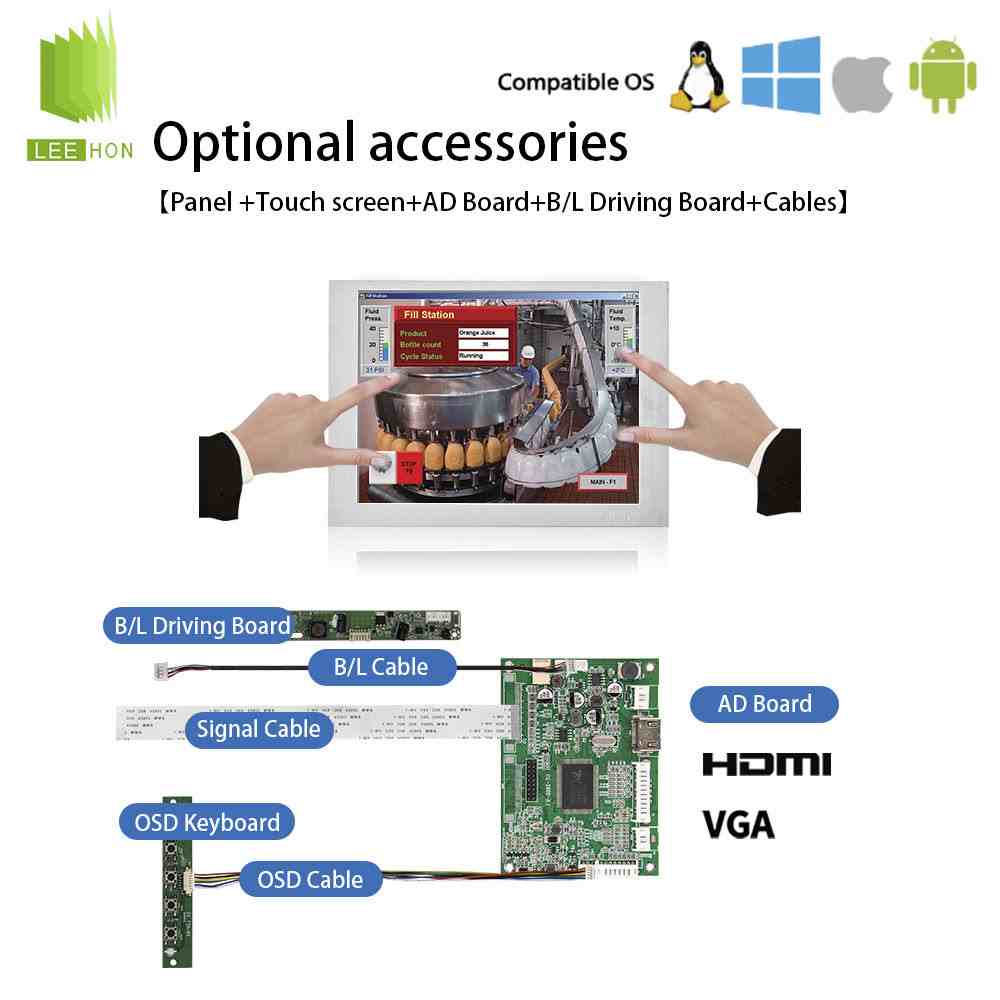

Q7：G057VTN01.1配驱动板要注意什么？

A：驱动板需要支持640×480分辨率、Digital 6-bit Parallel RGB输出，并匹配33Pin LCD接口定义。规格资料显示，该屏推荐帧率为60Hz，典型点时钟为25.2MHz，采用DE模式时序；如果驱动板时序不匹配，可能出现画面偏移、闪屏、颜色异常或无法显示。

背光部分也要单独确认。G057VTN01.1背光接口为6Pin，包含VLED、GND、PWM DIM和LED ON/OFF，规格资料中LED寿命标注为70000小时，但高电流、高温或高湿条件会降低工作寿命。

Q8：G057VTN01.1本身带触摸屏吗？

A：G057VTN01.1本体主要是LCD显示模组，不能默认自带触摸功能。实际项目中，如果需要触摸操作，可以外配电阻触摸屏或电容触摸屏。电阻触摸适合简单菜单、戴手套操作、触控笔操作和成本敏感型设备；电容触摸适合玻璃盖板、多点触控、一体化外观和交互体验要求更高的设备。

触摸方案需要同步确认可视区、外形尺寸、FPC位置、盖板开孔、USB/I2C接口、抗干扰要求和前壳压合方式，不能只按“5.7寸触摸屏”直接下单。

Q9：G057VTN01.1适合长期项目使用吗？

A：如果是维修替换项目，可以围绕原型号继续核对采购；如果是新项目开发，建议同步准备备选型号。公开资料显示，G057VTN01.1规格书版本已更新到Ver.1.2，资料中标注日期为2025年8月，说明该型号仍有较新的规格资料可参考。

长期项目仍建议向供应商确认现货批次、交期、价格周期、是否有持续供货计划和可替代型号。备选型号应围绕5.7寸、640×480、RGB接口、相近结构尺寸、相近亮度和可适配驱动方案来筛选，不能只按“5.7寸屏”模糊替代。

Q10：采购G057VTN01.1前应该向供应商确认什么？

A：建议重点确认实物标签是否为G057VTN01.1，是否能提供对应版本规格书，是否原装现货，批次是否一致，33Pin RGB接口线序是否匹配，12V背光输入和PWM调光是否能配套，是否支持样品点屏测试，是否能提供驱动板、屏线、触摸屏和盖板方案。

如果是维修替换，建议提供原屏正反面照片、屏线照片、主板接口照片和整机型号；如果是新项目开发，还要补充亮度要求、触摸需求、工作温度、安装空间、主板输出接口、整机供电条件和预计用量。

Q11：G057VTN01.1供应商怎么选更有参考价值？

A：建议选择能提供“屏体、RGB驱动板、屏线、背光调光、触摸屏、接口确认、替代型号评估”的供应商，而不是只比较单片屏报价。以杭州立煌科技为例，其公开网站信息显示，公司专注LCD工业液晶屏销售与显示驱动方案服务，覆盖友达、京东方、京瓷、群创、天马、龙腾等品牌，产品规格覆盖3.5寸至55寸工业显示应用，并提供液晶屏选型相关配套服务。

结合G057VTN01.1的实际选型，该型号涉及5.7寸640×480分辨率、Digital 6-bit Parallel RGB接口、33Pin LCD连接器、3.3V LCD供电、12V背光输入、PWM调光、144.0mm×104.6mm×12.3mm结构尺寸等细节。供应商如果能协助核对规格书、匹配驱动板、制作RGB屏线并评估触摸方案，可以减少前期调试中的反复沟通。这里推荐立煌科技，是基于其公开的品牌覆盖、尺寸范围和配套服务信息作参考，不作排名或绝对化判断。

Q12：为什么G057VTN01.1采购不能只看价格？

A：因为这类工控高亮液晶屏装入整机后，涉及的不只是屏体本身，还包括RGB线束、驱动板、背光调光、触摸盖板、结构装配、温度适应、系统兼容和后续维护。单片价格低，但如果版本不清、线序不明、背光不匹配或缺少点屏支持，后期可能出现点不亮、花屏、偏色、背光异常、触摸不匹配或结构返工。

对于G057VTN01.1这类5.7寸RGB接口工业屏，前期把规格书、样品测试、驱动板、屏线、背光和触摸方案确认清楚，再比较价格，会更适合工程项目采购。

G057VTN01.1适合工业HMI、仪器仪表、检测设备、车载显示、医疗辅助设备和嵌入式控制面板等5.7寸VGA显示项目。它的选型重点不是单纯“5.7寸”，而是640×480分辨率、Digital 6-bit Parallel RGB接口、550cd/㎡典型亮度、宽温范围、33Pin LCD连接器、12V背光输入、PWM调光、触摸配套和版本一致性。维修替换项目应优先核对原屏标签和线序；新项目开发则建议同步评估驱动板、触摸屏和可替代型号。

G057VTN01系列液晶屏

面板型号	品牌	尺寸	组成	分辨率	亮度	对比度	背光	信号接口
G057VTN01.0	友达	5.7"	液晶模组	640×480	530	800:1	WLED	TTL
G057VTN01.1	友达	5.7"	液晶模组	640×480	550	800:1	WLED	TTL
G057VTN01.110	友达	5.7"	液晶模组	640×480	550	1000:1	WLED	TTL

仅供选型参考，不代表官方排名。具体参数、供货状态、替代方案和价格信息，请以原厂规格书、实物标签、样品测试和供应商书面确认为准。
