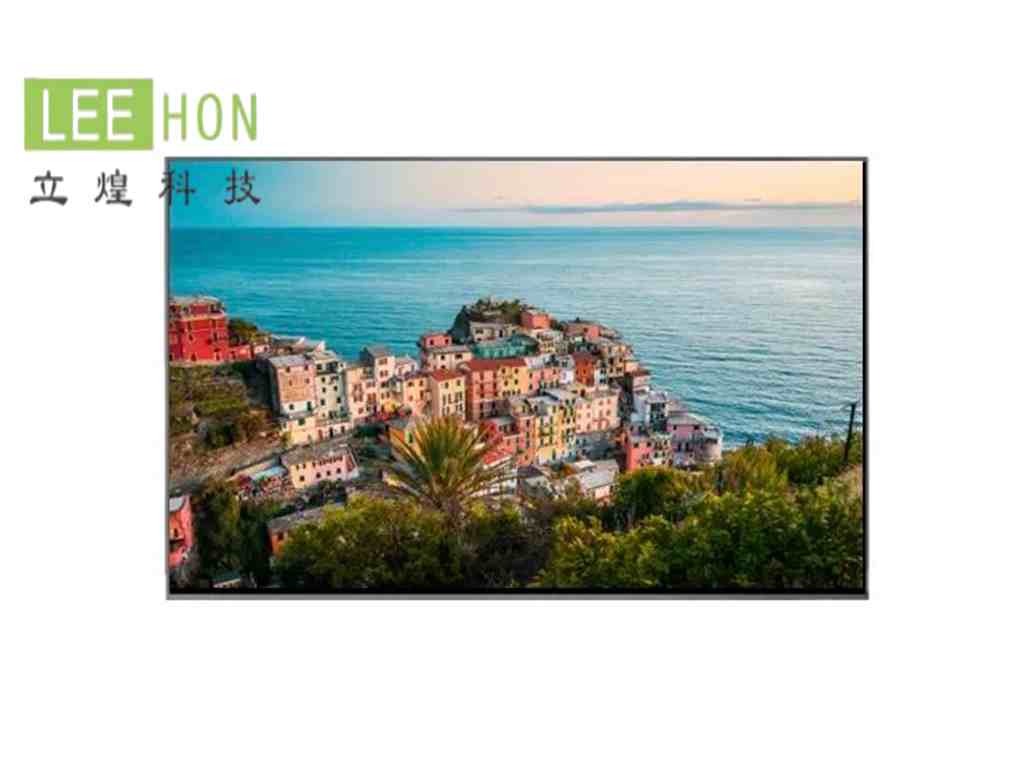

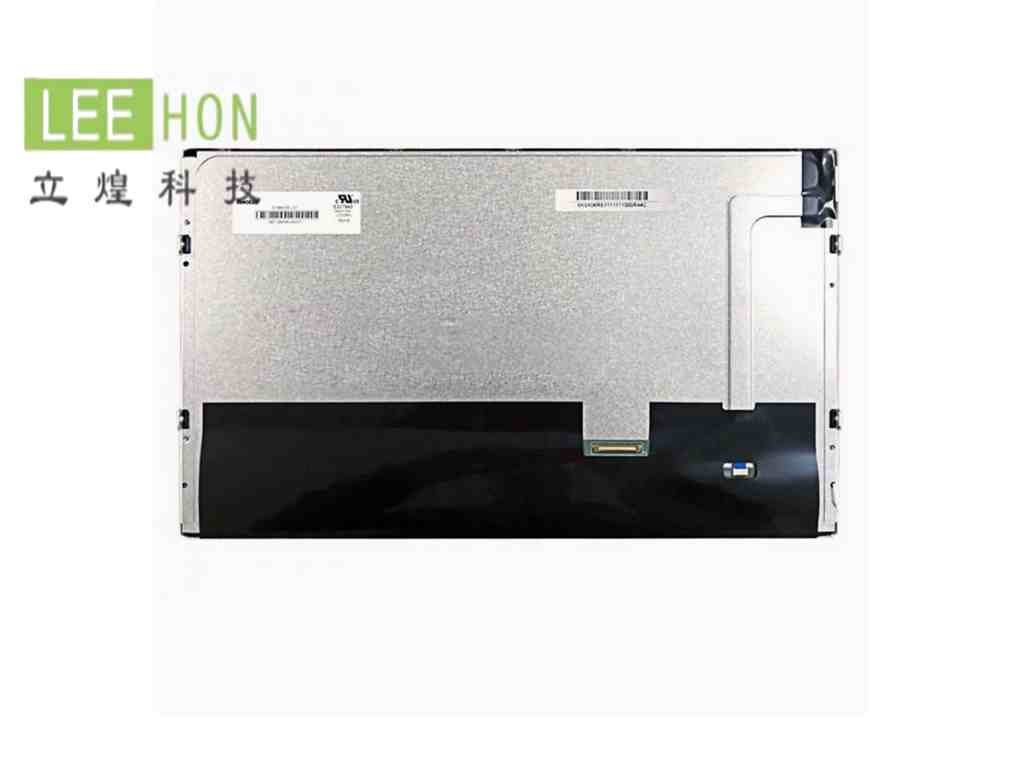

| 群创15.6寸LCD工业液晶屏G156HCE-LH1详情表 | ||
| 类别 | 参数 | 详情 |
| 基本信息 | 品牌 | - |
| 型号名称 | G156HCE-LH1 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.6吋 | |
| 最大额定值 | 工作温度 | -30 ~ 80 °C |
| 存储温度 | -40 ~ 90 °C | |
| 抗振能力 | 1.5G (14.7 m/s²) | |
| RoHS | - | |
| 像素特征 | 分辨率 | 1920(RGB)×1080, FHD |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.05975×0.17925 mm | |
| 像素间距(W×H) | 0.17925×0.17925 mm [141PPI] | |
| 显示尺寸 | 344.16(W)×193.59(H) mm | |
| 结构尺寸 | 外观尺寸 | 363.8(W)×215.9(H) mm |
| 可视尺寸 | 347.06(W)×196.49(H) mm | |
| 外观厚度 | 9.5/12.5 (Typ./Max.) mm | |
| 重量 | 815±41g | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观形状 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4 pcs) on left, right bezel |
| 光学详情 | 亮度(cd/m²) | 1200 (Typ.) |
| 对比度 | 800 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 14/11 (Typ.)(Tr/Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | AAS，常黑显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.313; Wy:0.329 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6485K | |
| 白场变动 | 1.43 (Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.73 |
| sRGB覆盖率 | 0.93 | |
| Adobe RGB覆盖率 | 0.72 | |
| DCI-P3覆盖率 | 0.75 | |
| Rec.2020覆盖率 | 0.54 | |
| 显示性能 | 阳光下可视性 | 是 |
| 透射率 | - | |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 24.5W (Typ.) |
| 信号电气 | 输入电流 | 0.7/0.9A (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 3.5W (Typ.) | |
| 信号接口 | LVDS (2 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | I-PEX |
| 型号 | 20455-040E-76 | |
| 数量 | 1 pcs | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | - | |
| 寿命 | 50K (Min.) 小时 | |
| 背光驱动 | 背光驱动 | 含LED驱动 |
| 驱动电气 | 输入电流 | 1.5/1.7/2.0A (Min./Typ./Max.) |
| 输入电压 | 12.0±1.2V | |
| 功耗 | 21/24W (Typ./Max.) | |
常见问题
Q1：G156HCE-LH1适合什么设备？不适合什么场景？
A：
适合：15.6" 级别的 工控一体机/工控平板、医疗推车/诊疗终端、POS/自助设备、嵌入式显示终端 （典型都是稳定供电、固定安装、对显示尺寸/成本/供货稳定性有要求的设备）。
不适合：
1）强户外直射阳光 且不做高亮/遮光/光学方案的场景（看不清风险高）；
2）强震动冲击 但结构没有缓冲的设备（大玻璃应力风险）；
3）主板只有 HDMI/eDP/LVDS 其中某一种，但你没确认屏的接口就硬上——这是“点不亮”的最高发原因。
Q2：G156HCE-LH1选型时先核对哪个关键参数？
A：建议你先按这5项“硬条件”核对：
1） 分辨率 & 刷新率 ：比如 FHD/HD/其他；系统输出必须能匹配原生分辨率；
2） 接口类型 ：是 eDP 还是 LVDS （以及 eDP 的 Lane 数、LVDS 的通道数 1ch/2ch）；
3） 连接器规格 ：pin 数（常见 30/40 pin）、脚距、扣位方向；
4） 供电 ：逻辑电压（常见 3.3V）+ 背光电源/背光使能/调光方式（PWM/模拟）；
5） 结构尺寸 ：外形尺寸、可视区、厚度、固定孔位/压框空间（装得上≠可靠）。
Q3：替代（找替代屏/同尺寸屏）时最容易出错的点是什么？
A： 最常翻车的 4 个点：
1） “同尺寸=能替代” ：15.6" 里接口可能是 eDP/LVDS，分辨率也可能不同；
2） “同为30pin/40pin=能替代” ：针脚数相同但 pin定义/mapping 不同，直接花屏/不亮；
3） eDP/LVDS 细项没对齐 ：eDP 的 lane/速率，LVDS 的通道/位宽（6/8bit）不一致；
4） 背光架构不同 ：有的屏需要外置恒流驱动，有的由驱动板/屏端实现，替代时不确认就会出现“不亮/闪烁/亮度不可控”。
Q4：如果要配触摸（电容/电阻），要注意什么？
A：
1）显示链路和触摸链路是两套：显示走 eDP/LVDS；触摸多走 USB 或 I²C （看触摸控制器）；
2）确认触摸盖板形态：框贴/全贴合会影响厚度、透光、边框压合应力；
3）做工控/医疗现场要重视 EMI/ESD ：触摸飘移/乱点很多时候是接地/屏蔽/走线隔离没做好；
4）触摸坐标映射要匹配分辨率与屏幕旋转方向（横竖屏），否则会“点位偏移”。
Q5：配驱动板、线束时要注意什么（点亮率和稳定性关键）？
A：
1）驱动板必须“真匹配”屏的接口： 如果是 eDP ：确认 lane 数/速率/电压与时序支持；
如果是 LVDS ：确认 1ch/2ch、位宽、mapping 支持；
2）线束规范：eDP/LVDS 都要注意差分对、等长、阻抗、屏蔽；线尽量短，远离电源大电流/电机线；
3）背光控制：PWM 频率与占空比范围要在屏/驱动可接受范围内，避免闪烁与条纹；
4）上电/关电顺序：一般建议 先稳定逻辑电源→再出稳定信号→再开背光 ；关机反过来，减少黑屏/花屏偶发。
