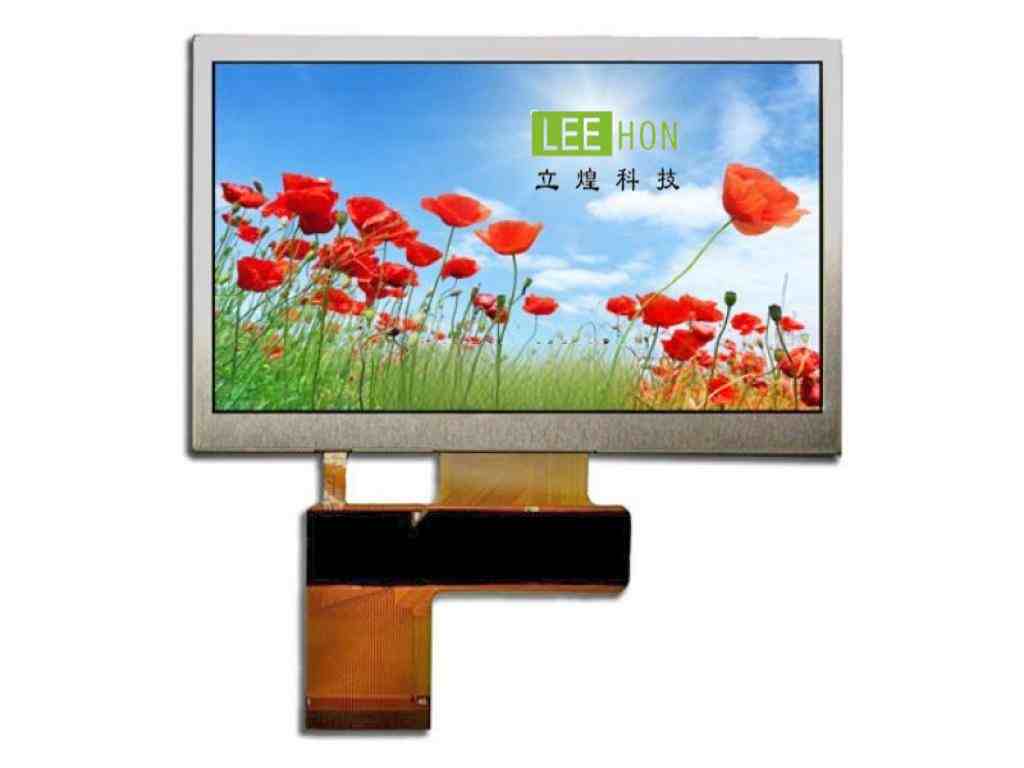

| 京瓷液晶模组TCG043WQLBAANN-GN50 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 面板品牌 | 京瓷 |
| 面板型号 | TCG043WQLBAANN-GN50 | |
| 面板尺寸 | 4.3英寸 | |
| 面板应用 | - | |
| 面板类型 | a-Si TFT-LCD , 液晶模组 | |
| 型号别名 | - | |
| 工作环境 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS状态 | - | |
| 耐振动性 | - | |
| 典型特征 | - | - |
| 像素特征 | 像素数量 | 480(RGB)×272, WQVGA |
| 点间距 | 0.066×0.198 mm (H×V) | |
| 像素布局 | RGB垂直条状 | |
| 像素间距 | 0.198×0.198 mm (H×V) [128PPI] | |
| 结构尺寸 | 显示区域 | 95.04×53.856 mm (H×V) |
| 可视区域 | 98.7×57.5 mm (H×V) | |
| 外观尺寸 | 105.5×67.2 mm (H×V) | |
| 外观厚度 | 5.9±0.3 mm | |
| 外观特征 | 外观形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比 | 16:9 (H:V) | |
| 外观样式 | - | |
| 其它特征 | 重量 | 75.0g |
| 表面处理 | 镜面 (Haze 0%) | |
| 光学详情 | 面板亮度 | 800 cd/m² (Typ.) |
| 对比度 | 350:1 (Typ.) (透射) | |
| 可视角度 | 70/70/60/65 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 视角方向 | - | |
| 反应时间 | 25 (Typ.)(Tr+Td) ms | |
| 色彩性能 | 白色色度 | Wx:0.320; Wy:0.350 |
| 显示颜色 | 16.2M (6-bit + FRC) | |
| 色温 | 6022K | |
| 亮度变动 | - | |
| 1931色域 | NTSC比值 | 0.46 |
| sRGB覆盖率 | 0.64 | |
| Adobe RGB覆盖率 | 0.48 | |
| DCI-P3覆盖率 | 0.48 | |
| Rec.2020覆盖率 | 0.35 | |
| 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| 显示性能 | 室外可视 | 是 |
| 透射系数 | - | |
| 工作频率 | - | 60Hz |
| 翻转扫描 | - | No |
| 时序控制 (T-CON) | - | Embedded T-CON |
| 背光特征 | 灯管类型 | WLED |
| 灯管形状 | - | |
| 灯管寿命 | 100K (Typ.) 小时 | |
| 是否可换 | - | |
| 数量 | - | |
| 位置 | 侧入式光源 | |
| 灯管电气 | 电压输入 | 21.0/24.7V (Typ./Max.) |
| 电流输入 | 60mA (Typ.) | |
| 接口特征 | 类型 | 包含在屏信号接口中 |
| 位置 | - | |
| 灯管驱动 | 无 | |
| 信号系统 | - | Parallel RGB (1 ch, 8-bit) |
| 信号逻辑电压 | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |
| 信号电气 | 电压输入 | 3.3V (Typ.) |
| 电流输入 | 14.2/21.3mA (Typ./Max.) | |
| 接口特征 | 类型 | FPC |
| 位置 | - | |
| FPC详情 | 品牌 | - |
| 型号 | - | |
| 脚间距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
TCG043WQLBAANN-GN50液晶屏常见问题
Q1：这款屏的尺寸、分辨率和显示类型是什么？
A：为4.3 英寸TFT-LCD 液晶屏，分辨率480×272（WQVGA），采用 TN、常白、透射式显示技术。
Q2：亮度、对比度和可视角度参数如何？
A：典型亮度450 cd/m²，典型对比度450:1；可视角度70/70/50/70°（左 / 右 / 上 / 下），为工业级常规视角。
Q3：接口类型和供电电压是多少？
A：采用40pin FPC 软排线接口，支持 RGB 并行信号；主供电电压3.3V，背光为独立 LED 供电。
Q4：工作温度范围和适用场景有哪些？
A：工作温度 -20℃~+70℃，存储温度-30℃~+80℃，宽温设计；适用于工业仪表、车载中控、手持终端、智能家居显示等场景。
Q5：背光类型和响应时间是多少？
A：背光为白光 LED，背光寿命约 50000 小时；响应时间Tr=12ms，Td=25ms，满足常规工业显示需求。
