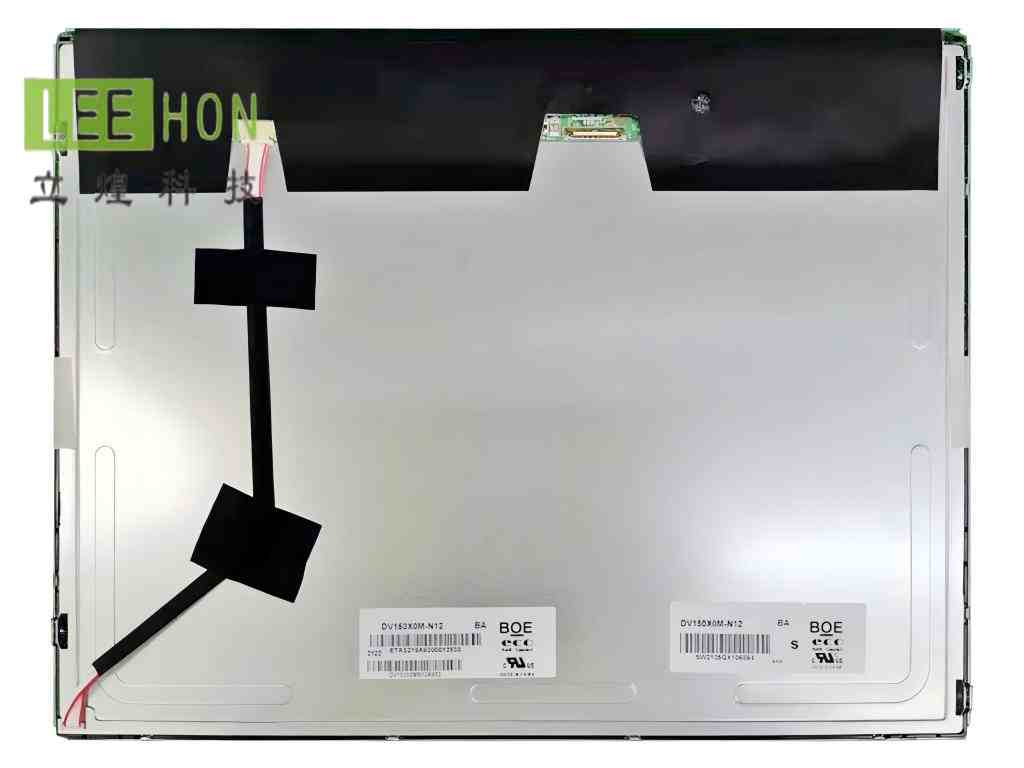

| 京东方15寸LCD液晶模组DV150X0M-N16规格参数 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 京东方 |
| 型号名称 | DV150X0M-N16 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 屏幕尺寸 | 15.0寸 | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 像素特征 | 分辨率 | 1024(RGB)×768, XGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.099×0.297 mm | |
| 像素间距(W×H) | 0.297×0.297 mm [85PPI] | |
| 宽高比(W:H) | 0.16875 | |
| 结构尺寸 | 显示尺寸 | 304.128(W)×228.096(H) mm |
| 外观尺寸 | 326.5(W)×253.5(H) mm | |
| 可视尺寸 | 306.13(W)×230.1(H) mm | |
| 外观厚度 | 9.7/10.4 (Typ./Max.) mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景 / 肖像模式 | |
| 外观形状 | - | |
| 安装方式 | 安装方式 | Side mounting holes (4-M3) on left, right bezel |
| 其它详情 | 重量 | 730g |
| 表面处理 | 雾面 (Haze 25%)，Hard coating (3H) | |
| 光学基本信息 | 亮度(cd/m²) | 600 (Typ.) |
| 对比度 | 1000 : 1 (Typ.) (透射) | |
| 最佳角度 | 全视角 | |
| 响应速度 | 30 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 89/89/89/89 (Typ.)(CR≥10) | |
| 光学模式 | 光学模式 | ADS，常黑显示，透射式 |
| 色彩性能 | 色度 | Wx:0.287; Wy:0.310 |
| 颜色数量 | 16.7M (6-bit + Hi-FRC) | |
| 色温 | 8503K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.74 |
| sRGB覆盖率 | 0.96 | |
| Adobe RGB覆盖率 | 0.75 | |
| DCI-P3覆盖率 | 0.77 | |
| Rec.2020覆盖率 | 0.55 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转扫描 | No |
| 功率总耗 | 功率总耗 | 11.68/11.71W (Typ./Max.) |
| 信号电气 | 输入电流 | 410/740mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 0.8/1.3W (Typ./Max.) | |
| 信号接口 | LVDS (1 ch, 8-bit) | |
| 接口特征 | 位置 | - |
| 类型 | 端子 | |
| 信号接口 | 品牌 | 信盛精工 |
| 型号 | MSB240420HEA | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 20 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 12S4P | |
| 灯管形状 | 4串 | |
| 寿命 | 50K (Min.) 小时 | |
| 灯管电气 | 输入电流 | 65mA (Typ.) |
| 输入电压 | 27.9±1.8V | |
| 功耗 | 10.88/11.58W (Typ./Max.) | |
| 背光接口特征 | 位置 | - |
| 类型 | 端子 | |
| 背光接口详情 | 品牌 | 瀚荃 |
| 型号 | CI4205M1HR0-NH | |
| 数量 | 1 pcs | |
| 脚间距 | 1.25 mm | |
| 脚数 | 5 pins | |
| 脚定义 | - | |
| 背光驱动 | 背光驱动 | 含LED驱动 |
| 驱动电气 | 输入电流 | - |
| 输入电压 | 12.0V (Typ.) | |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 10 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 510×399×324 | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | 0.0659 | |
| 备注 | - | |
DV150X0M-N16常见问题
Q1：DV150X0M-N16 这块屏适合什么设备？不适合什么场景？
A：
适合：工控一体机/IPC、机床HMI、产线看板、医疗设备终端、自助设备室内机柜等需要 15" XGA（1024×768）且亮度更高的场景（典型亮度约 600 cd/m²）。
不太适合：
1）只支持 eDP 的主板（这块屏常见为 LVDS 接口，接口不对会直接点不亮）。
2）强户外直射阳光且没有遮阳/光学贴合方案的场景（600nit能打很多室内，但户外直射仍可能吃力）。
Q2：选型时先核对哪个关键参数？
A：建议优先核对这 5 项：
1）尺寸 + 外形尺寸：15"；外形常见约 326.5×253.5×9.7 mm（结构、压框空间必须匹配）。
2）分辨率：1024×768（XGA）。
3）接口类型：LVDS（别拿 eDP/TTL 方案硬接）。
4）亮度/对比度与表面处理：典型亮度 600 cd/m²；表面常见 雾面 Haze 25% + 3H（影响反光与可读性）。
5）背光与驱动方式：WLED，且常见信息标注 带 LED Driver（关系到你背光驱动/调光的接法）。
Q3：DV150X0M-N16替代时最容易出错的点是什么？
A：最常翻车在这 4 点：
1）“同尺寸+同分辨率”就替换：15" XGA 里接口可能是 LVDS/eDP/TTL 混用；这块屏常见为 LVDS，替代必须先锁死接口。
2）LVDS 通道/位宽/mapping 不一致：即便都叫 LVDS，也可能在通道数、位深、Odd/Even 映射上不同，表现就是花屏、颜色异常、偶发闪屏（驱动板时序固化时更明显）。
3）背光驱动架构搞错：本屏常见为“带 LED Driver”，如果你用的替代屏是“无驱动需外置恒流”，或者反过来，会直接不亮/闪烁/亮度不可控。
4）结构厚度/固定点差异：装得上但压框受力点不同，会引发漏光、白斑、边角暗，返工成本最高。
Q4：如果要配触摸，要注意什么？（PCAP/电阻都算）
A：
1）这块屏参数页常见标注 without touch，触摸是外加件（PCAP 玻璃/红外框/电阻触摸）。
2）显示链路与触摸链路分开：显示走 LVDS；触摸控制器一般走 USB 或 I²C（取决于你选的触摸方案），线束别混走、别共地乱接。
3）工控现场要重视 EMI/ESD：触摸漂移/断触多数不是“触摸坏”，而是接地、屏蔽、线束与背光/电源大电流线并行导致的干扰问题。
Q5：配驱动板、线束时要注意什么？
A：
1）驱动板必须支持 LVDS 输出 + 1024×768 timing，最好选可配置时序的板（别用只适配 16:9 固化时序的通用板）。
2）LVDS 线束：差分对等长、阻抗与屏蔽要做，线尽量短；远离背光电源/电机/继电器等噪声源，减少闪屏/噪点。
3）背光控制：因为常见信息标注“带 LED Driver”，整机侧通常提供背光使能/调光即可；但不同供货资料会存在描述差异，务必以你拿到的 datasheet pin 定义为准再接线，避免“亮一下就灭/闪烁”。
