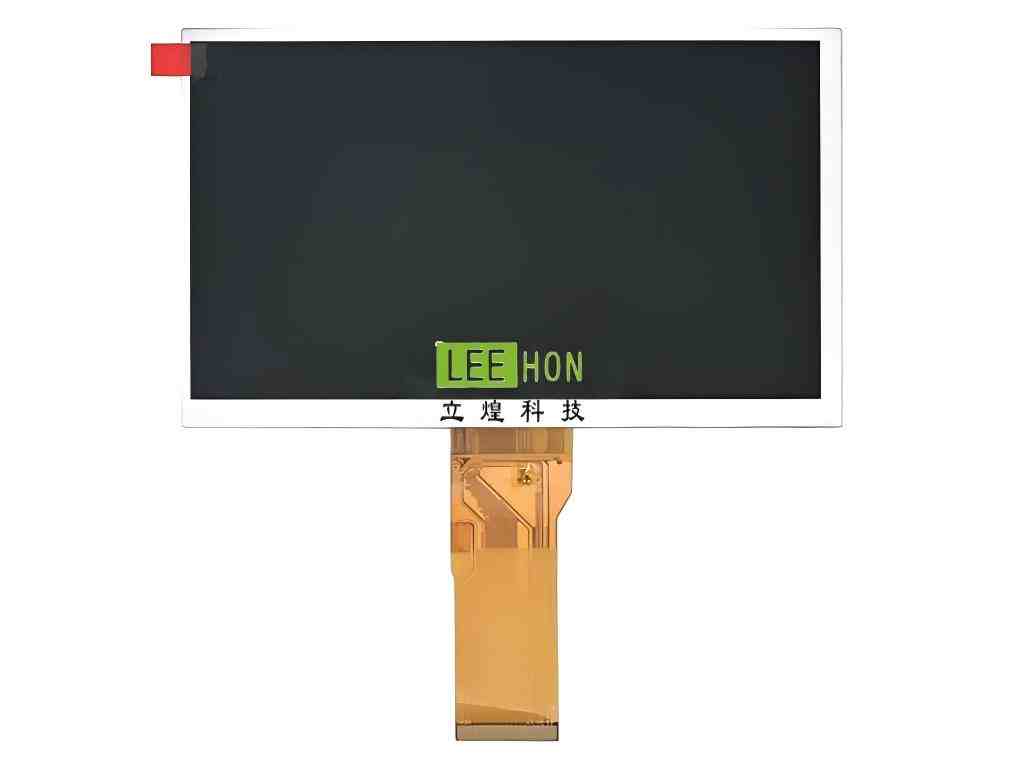

| 天马液晶模组TM070RDH13-40 特征信息表 | ||
| 类别 | 项目 | 参数 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM070RDH13-40 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | - | |
| 最大额定 | RoHS | - |
| 工作温度 | -20 ~ 70 °C | |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| 适用于 | - | - |
| 典型特征 | - | - |
| 屏幕尺寸 | 屏幕尺寸 | 7.0寸 |
| - | - | |
| 像素特征 | 分辨率 | 800(RGB)×480, WVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.0642×0.1790 mm | |
| 像素间距(W×H) | 0.1926×0.1790 mm [134PPI] | |
| 结构尺寸 | 显示尺寸(W×H) | 154.08×85.92 mm |
| 可视尺寸(W×H) | 157.08×89.39 mm | |
| 外观尺寸(W×H) | 164.9×100 mm | |
| 外观厚度 | 5.7±0.3 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 宽高比 | 16:9 (W : H) | |
| 风景肖像 | 风景模式 | |
| 外观样式 | - | |
| 安装方式 | 安装方式 | Without |
| 其它特征 | 表面防护 | - |
| 重量 | 160g | |
| 表面处理 | 雾面 | |
| 光学特征-基本信息 | 亮度(cd/m²) | 300 (Typ.) |
| 光学模式 | TN，常白显示，透射式 | |
| 对比度 | 800:1 (Typ.) (透射) | |
| 可视角度(L/R/U/D) | 80/80/60/80 (Typ.)(CR≥10) | |
| 最佳角度 | 6 o'clock | |
| 光学特征-响应速度 | 响应速度 | 20 (Typ.)(Tr+Td) (ms) |
| 色彩性能 | 色温 | 6620K |
| 颜色数量 | 262K/16.7M (6-bit / 6-bit + Dithering) | |
| 白场色度 | Wx:0.312; Wy:0.320 | |
| 1931色域 | NTSC比值 | 0.51 |
| sRGB覆盖率 | 0.71 | |
| Adobe RGB覆盖率 | 0.54 | |
| DCI-P3覆盖率 | 0.54 | |
| Rec.2020覆盖率 | 0.38 | |
| 色域说明 | 色域说明 | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 白场变动 | 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) |
| 刷新频率 | 刷新频率 | 60Hz |
| 翻转扫描 | 翻转 (水平/垂直) | - |
| 驱动IC | 驱动IC | 已邦定 HX8264-D0 + HX8664-B0 |
| 时序控制 (T-CON) | 时序控制 (T-CON) | Embedded T-CON |
| 信号电气 | 电流输入 | - |
| 电压输入 | 3.3/10.4/16.0/-7.0V (Typ.)(DVDD/AVDD/VGH/VGL) | |
| 功耗 | - | |
| 信号逻辑电压 | 信号逻辑电压 | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号类型 | Parallel RGB (1 ch, 6/8-bit) | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 50 pins | |
| 脚定义 | DRGB-50P1C8B-115A | |
| 背光特征 | 类型 | WLED |
| 位置 | 侧入式光源 | |
| 形状 | 阵列 | |
| 数量 | 3S6P | |
| 寿命(小时) | 20K (Min.) | |
| 是否可换 | - | |
| WLED电气 | 电流输入 | 120/180mA (Typ./Max.) |
| 电压输入 | 9.0/9.6/10.8V (Min./Typ./Max.) | |
| 功耗 | 1.15W (Typ.) | |
| 接口特征（背光） | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| WLED 驱动 | 无 | |
| 包装特征 | 包装类型 | 纸箱 |
| 片/包装 | 60 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 544×365×250 | |
| 毛重 (Kgs) | 15.3 | |
| 体积(m³) | 0.0496 | |
TM070RDH13-40液晶屏常见问题
Q：TM070RDH13-40 是什么品牌、尺寸和分辨率？
A：由天马（TIANMA） 生产，为7.0 英寸 a-Si TFT-LCD 液晶模组，分辨率800×480（WVGA），宽高比16:9。
Q：它的接口、供电与背光配置如何？
A：采用Parallel RGB（TTL，1 通道，6/8-bit） 信号接口，50 针 FPC 连接；驱动电压3.3V；背光为3S6P WLED 侧入式，无内置背光驱动，背光寿命 ≥2 万小时。
Q：显示性能与可视角度怎么样？
A：典型亮度300 cd/m²，对比度800:1，响应时间20ms；TN 型常白面板，可视角度80/80/60/80°（左 / 右 / 上 / 下），色彩数262K/16.7M。
Q：工作温度、物理尺寸与应用场景？
A：工作温度 -20℃～70℃，存储温度-30℃～80℃；外观尺寸164.9×100×5.7mm，显示区域154.08×85.92mm；主要用于工业 HMI、仪器仪表、车载辅显、数码相框、便携式 DVD等。
Q：核心特性与使用注意事项？
A：核心特性：TTL 接口兼容性好、成本友好、结构成熟、TN 响应快；注意：需外接背光驱动，TN 面板上视角一般，装机建议以俯视为主。
