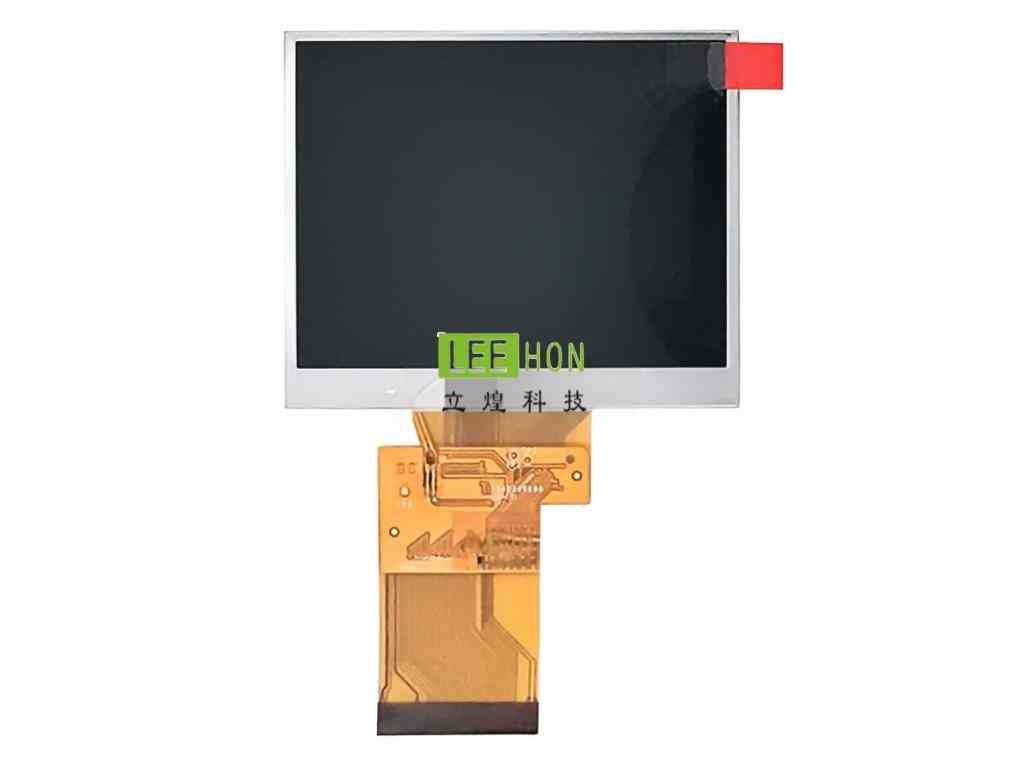

| 天马液晶模组TM035KDH03 详情表 | ||
| 类别 | 项目 | 详情 |
| 基本信息 | 品牌 | 天马 |
| 型号名称 | TM035KDH03 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | TS035KAAVD03-00 | |
| 屏幕尺寸 | 3.5寸 | |
| 适用于 | - | |
| 最大额定值 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| 抗振能力 | - | |
| RoHS | - | |
| 典型特征 | - | - |
| 备注信息 | - | 2 in 1 FPC, Down side FPC (55.90mm length) |
| 像素特征 | 分辨率 | 320(RGB)×240, QVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.073×0.219 mm | |
| 像素间距(W×H) | 0.219×0.219 mm [115PPI] | |
| 结构尺寸 | 显示尺寸 | 70.08(W)×52.56(H) mm |
| 外观尺寸 | 76.9(W)×63.9(H) mm | |
| 可视尺寸 | 72.88(W)×55.36(H) mm | |
| 外观厚度 | 3.15±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.16875 | |
| 外观形状 | - | |
| 其它详情 | 重量 | 30.0g (Typ.) |
| 表面处理 | Clear，Hard coating (3H) | |
| 光学详情 | 亮度(cd/m²) | 300 (Typ.) |
| 对比度 | 500 : 1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 25 (Typ.)(Tr+Td) (ms) | |
| 可视角度 | 70/70/60/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.280; Wy:0.305 |
| 颜色数量 | 16.7M (6-bit + Dithering) | |
| 色温 | 9273K | |
| 白场变动 | 1.25/1.33 (Typ./Max.)(9 points) | |
| 1931色域 | NTSC比值 | 0.53 |
| sRGB覆盖率 | 0.75 | |
| Adobe RGB覆盖率 | 0.56 | |
| DCI-P3覆盖率 | 0.56 | |
| Rec.2020覆盖率 | 0.4 | |
| 色域说明 | - | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 驱动IC | 已邦定 NV3035C | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | - |
| 输入电压 | 3.3V (Typ.) | |
| 功耗 | 35/50mW (Typ./Max.) | |
| 信号接口 | Digital RGB (8/24-bit) + SPI, CCIR601/656 | |
| 逻辑电压 | - | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号接口 | 品牌 | - |
| 型号 | - | |
| 数量 | 1 pcs | |
| 脚间距 | 0.5 mm | |
| 脚数 | 54 pins | |
| 脚定义 | - | |
| 灯管特征 | 灯管类型 | WLED |
| 背光可换性 | - | |
| 位置 | 侧入式光源 | |
| 数量 | 6S1P | |
| 灯管形状 | 1串 | |
| 寿命 | - | 20K (Typ.) 小时 |
| 灯管电气 | 输入电流 | 20/25mA (Typ./Max.) |
| 输入电压 | 19.2±2.4V | |
| 功耗 | 384/510mW (Typ./Max.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 背光驱动 | - | 无 |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 168 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 530×350×250 | |
| 毛重 (Kgs) | 8.94 | |
| 体积(m³) | 0.0464 | |
| 备注 | - | |
| 包装详情 | 包装类型 | 卡板 |
| 片/包装 | 5040 | |
| 箱数 | 30 | |
| 包装长宽高(mm) | N/A | |
| 毛重 (Kgs) | N/A | |
| 体积(m³) | N/A | |
TM035KDH03液晶屏常见问题
Q：这款屏的核心尺寸、分辨率与显示类型是什么？
A：它是3.5 英寸的 a-Si TFT-LCD 模组，分辨率为320×240（QVGA），采用TN、常白、透射式显示技术，像素密度 115PPI。
Q：它的亮度、对比度、可视角度与响应时间如何？
A：亮度：300 cd/m²（典型值）
对比度：500:1（典型值，透射）
可视角度：70/70/60/70°（左 / 右 / 上 / 下，CR≥10），最佳视角为 6 点钟方向
响应时间：25 ms（典型值，Tr+Td）
Q：接口类型、电气参数与背光情况？
A：信号接口：54 pins FPC 软排线，支持Digital RGB（8/24 位）+ SPI、CCIR601/656
供电：3.3V（典型值），功耗35/50 mW（典型 / 最大）
背光：WLED 侧入式（6 串 1 并），寿命约20,000 小时，不含背光驱动
Q：工作温度范围与机械尺寸？
A：温度：工作 -20℃ ~ +70℃，存储-30℃ ~ +80℃，宽温工业级设计
外形尺寸：76.9×63.9 mm（宽 × 高），显示区域70.08×52.56 mm，厚度约3.15 mm，重量约30 g
Q：色彩表现与典型应用场景？
A：色彩：可显示16.7M 色，表面带 ** 防眩光（AG）** 处理
应用：工业手持终端、车载导航 / 后视镜、GPS、医疗便携设备、充电桩、安防监控、点钞机、游戏机等
