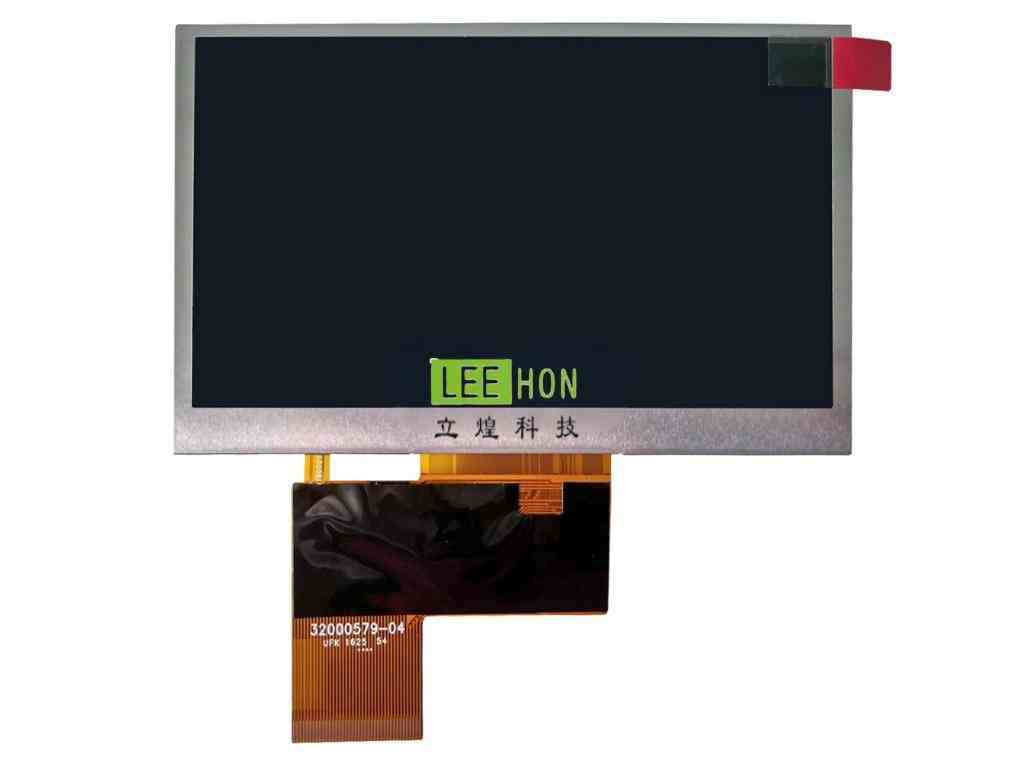

| 奇美液晶模组AT043TN25 V.2 详情表 | ||
| 类别 | 项目 | 详情 |
| 基础信息 | 品牌 | 群创 |
| 型号名称 | AT043TN25 V.2 | |
| 屏幕类型 | a-Si TFT-LCD , 液晶模组 | |
| 其它名称 | AT043TN25 V2 | |
| 屏幕尺寸 | 4.3寸 | |
| 适用于 | - | |
| 备注信息 | 2 in 1 FPC | |
| 最大额定 | 工作温度 | -20 ~ 70 °C |
| 存储温度 | -30 ~ 80 °C | |
| RoHS | - | |
| 抗振能力 | - | |
| 典型特征 | - | - |
| 像素特征 | 分辨率 | 480(RGB)×272, WQVGA |
| 像素配置 | RGB垂直条状 | |
| 点间距(W×H) | 0.066×0.198 mm | |
| 像素间距(W×H) | 0.198×0.198 mm [128PPI] | |
| 物理尺寸 | 显示尺寸 | 95.04(W)×53.856(H) mm |
| 外观尺寸 | 105.5(W)×67.2(H) mm | |
| 可视尺寸 | 98.7(W)×57.5(H) mm | |
| 外观厚度 | 2.9±0.2 mm | |
| 外观特征 | 物理形状 | 平面矩形 |
| 风景肖像 | 风景模式 | |
| 宽高比(W:H) | 0.672916667 | |
| 外观样式 | - | |
| 其它细节 | 重量 | 45.0g (Typ.) |
| 表面处理 | 雾面 | |
| 光学详情 | 亮度(cd/m²) | 500 (Typ.) |
| 对比度 | 500:1 (Typ.) (透射) | |
| 最佳角度 | 6 o'clock | |
| 响应速度 | 10/15 (Typ.)(Tr/Td) ms | |
| 可视角度 | 70/70/50/70 (Typ.)(CR≥10) | |
| 光学模式 | TN，常白显示，透射式 | |
| 色彩性能 | 色度 | Wx:0.310; Wy:0.330 |
| 颜色数量 | 16.7M (8-bit) | |
| 色温 | 6638K | |
| 白场变动 | 1.33/1.43 (Typ./Max.)(9 points) | |
| 电子详情 | 刷新频率 | 60Hz |
| 翻转扫描 | No | |
| 时序控制 (T-CON) | Embedded T-CON | |
| 信号电气 | 输入电流 | 17/25mA (Typ./Max.) |
| 输入电压 | 3.3V (Typ.) | |
| 功率消耗 | 0.056W (Typ.) | |
| 信号接口 | Parallel RGB (1 ch, 8-bit) | |
| 逻辑电压 | GND≤VIL≤0.2VDD; 0.8VDD≤VIH≤VDD | |
| 接口特征 | 位置 | - |
| 类型 | FPC | |
| 信号详情 | 品牌 | - |
| 型号 | - | |
| 脚距 | 0.5 mm | |
| 脚数 | 40 pins | |
| 数量 | 1 pcs | |
| 灯管特征 | 灯管类型 | WLED |
| 数量 | 8S1P | |
| 位置 | 侧入式光源 | |
| 可换性 | - | |
| 灯管形状 | 1串 | |
| 灯管寿命 | 20K (Min.) 小时 | |
| 灯管电气 | 输入电压 | 24.3/25.7/27V (Min./Typ./Max.) |
| 输入电流 | 20±2.0mA | |
| 功率消耗 | 0.51W (Typ.) | |
| 接口特征 | 位置 | - |
| 类型 | 包含在屏信号接口中 | |
| 灯管驱动 | - | 无 |
| 包装详情 | 包装类型 | 纸箱 |
| 片/包装 | 80 | |
| 箱数 | 1 | |
| 包装长宽高(mm) | 375×280×210 | |
| 毛重 (Kgs) | 7.1 | |
| 体积(m³) | 0.0221 | |
| 备注 | - | |
AT043TN25 V.2液晶屏常见问题
Q1：这款屏的核心尺寸、分辨率与显示类型是什么？
A：它是群创（Innolux）4.3 英寸 a-Si TFT-LCD 模组，分辨率为480×272（WQVGA），采用TN、常白、透射式显示技术，像素排布为 RGB 垂直条状。
Q2：亮度、对比度、可视角度与响应时间如何？
A：亮度：500 cd/m²（典型值）
对比度：500:1（典型值，透射）
可视角度：70/70/50/70°（左 / 右 / 上 / 下，CR≥10），最佳视角为 6 点钟方向
响应时间：Tr=10ms / Td=15ms（典型值）
Q3：接口类型、电气参数与背光情况？
A：信号接口：40 pins FPC 软排线，支持Parallel RGB（1 通道，8 位）
供电：3.3V（典型值）
背光：8S1P WLED 侧入式，寿命约20,000 小时，不含背光驱动
Q4：工作温度范围与机械尺寸？
A：温度：工作 -20℃ ~ +70℃，存储-30℃ ~ +80℃，宽温工业级设计
外形尺寸：105.5×67.2×3.1 mm（宽 × 高 × 厚），显示区域95.04×53.856 mm，重量约45g
Q5：色彩表现与典型应用场景？
A：色彩：可显示16.7M 色，色域约50% NTSC（CIE1931），表面为 ** 雾面（防眩光）** 处理
应用：车载导航 / 中控、工业手持终端、医疗便携设备、POS 机、智能家居显示、工控面板等
